התקנת שלט נוחות בפורד פוקוס 2001

[martines]

מדובר בפורד פוקוס 2001, וברצוני להתקין מערכת שלטים לנעילה החשמלית ברכב,

במקום המערכת המקורית שהתקלקלה.



הגעתי למערכת האזעקה המקורית של הרכב (הנמצאת מאחורי תא הכפפות),



כאשר לקופסת האזעקה מחוברת צמת חוטים עם המון חוטים.



שאלתי היא, אולי משהו יודע מהם החוטים ששולטים על



פתיחת הדלתות וסגירת הדלתות ברכב (מהו צבעם של החוטים הללו),

ומהי שיטת הפתיחה ונעילת הדלתות ברכב זה ?

ע"פ ידיעתי, ישנם שלושה סוגי שליטה אפשריים.



ע"י מתן פולס חיובי, ע"י שינות הקוטביות וכד...





גם סכמה חשמלית של החוטים בצמה יעזרו מאוד.

תודה לעוזרים ..

[martines]

אין אף אחד שמכיר את הפוקוס בהקשר של התקנת שלטי נוחות ?

[natco]

בעקרון:

נעילת מינוסים ("נגטיב טריגר").

נעילה=שחור/אדום

פתיחה=שחור/צהוב.



אבל:

לפורד יש תמיד מיליון וחצי קומבינציות. (ובעקרון החיבור לקי-לס אמור להיות מחווט בקיק פאנל בצד הנהג ולא במודול עצמו, שאכן נמצא מאחורי תא הכפפות)

ומע' חשמל לא פשוטה בכלל.

תמונות מ"איזור האסון" יעזרו לנו להיות יותר החלטייים ופרודוקטיביים.

עריכה אחרונה ב-7 למאי, 2014 על ידי natco

[martines]

ואו תודה !

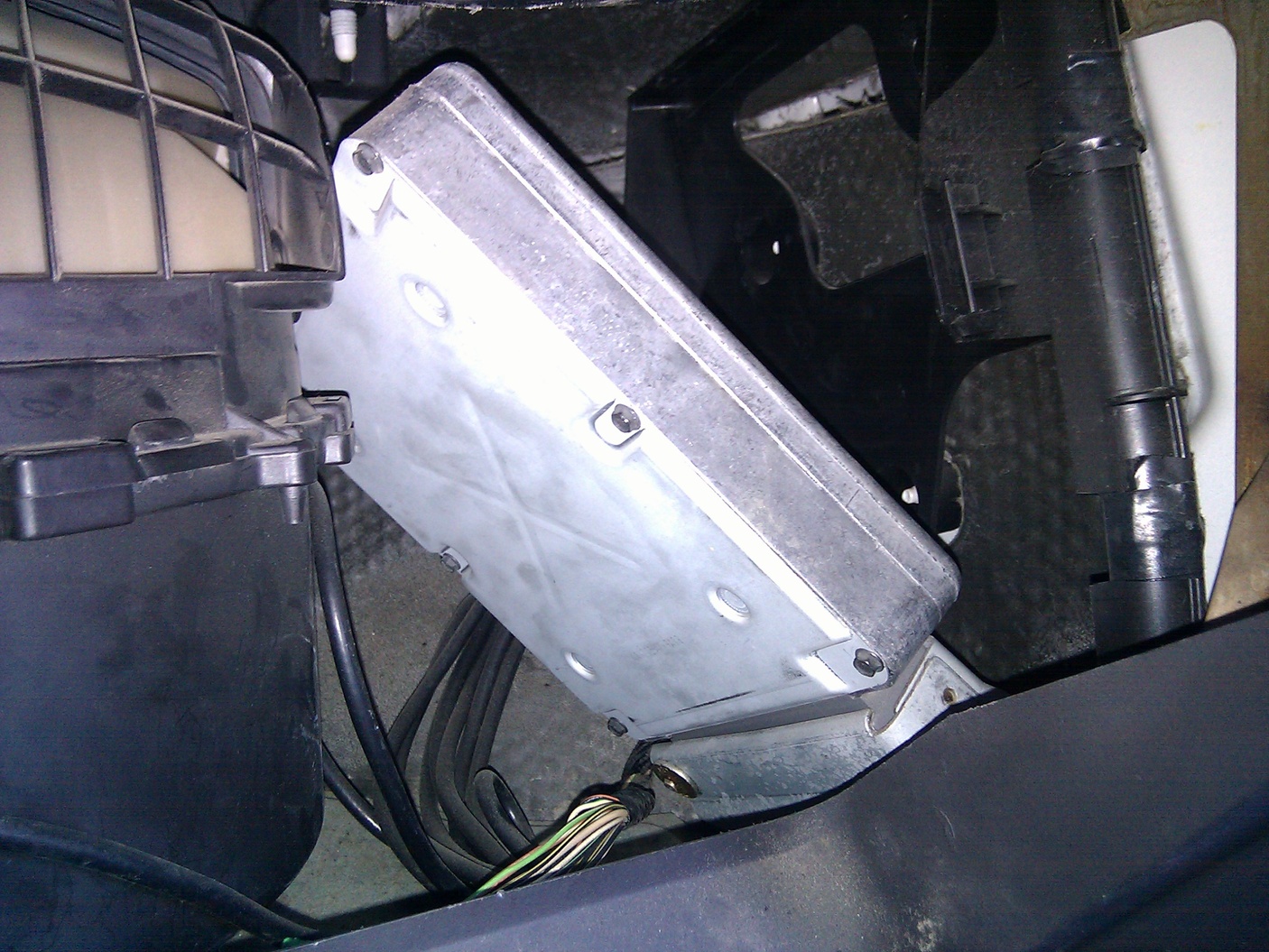

אני מצרף 2 תמונות שצילמנו מאחורי תא הכפפות (מה זו קופסת המתכת שמונחת שם ?), ואצרף בהמשך תמונות של איזור הקיק פאנל.

[natco]

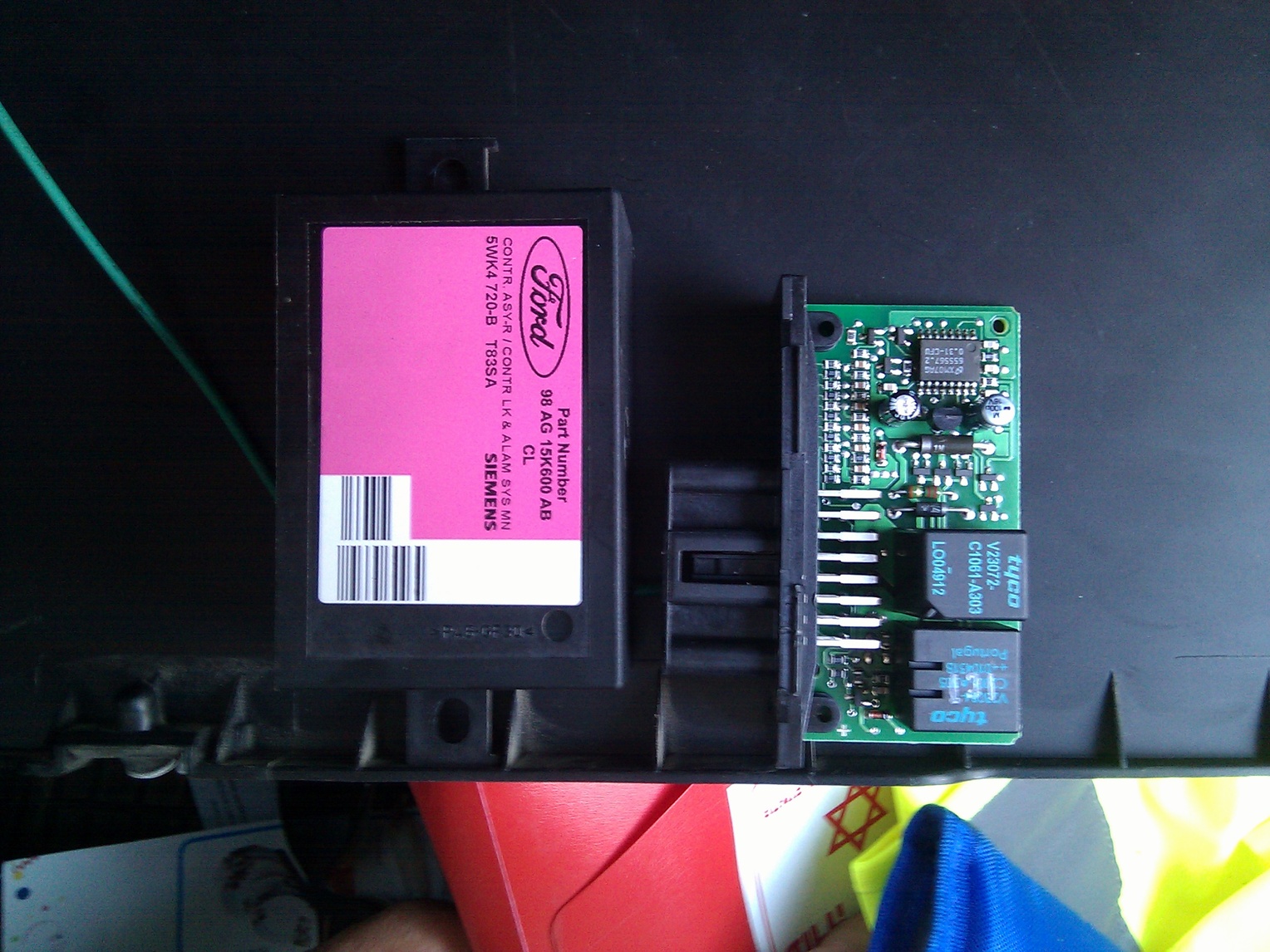

קופסת המתכת היא מחשב המנוע (ECU) והקופסא הקטנה יותר היא בקרת הנעילה.

לא רואים בתמונה את הצמה של בקרת הנעילה, אבל נראה שהכל שם מקורי, ולא היית מחווט לשם (למעט אולי פתיחת תא מטען, שלא מגיעה למקומות אחרים).



אני לא מכיר את הפוקוס מספיק טוב בשביל להתעסק עם הECU.

אם אצליח לזהות משהו בצד של הקיק-פאנל (או אולי מתחת להגה) אנסה לכוון אותך.
