מבקש עזרה בשירטוט חשמלי לתאורת לדים בלוח שעונים.

[שי .מ.]

שלום לכולם.

רכשתי מאיביי לדים בתאורה אולטרה-סגולה UV LED,

אני מעוניין למקם אותם בלוח שעונים ולשם כך אני אשתמש ב25 לדים מהסוג הנ"ל.



אני צריך עזרה כיצד לבנות את המעגל מבחינת חיבור חשמלי כדי להשיג תוצאות מירביות מבחינת תאורה וכמובן שלא אגיע למצב של

שריפת הלדים וקיצור חייהם.



המוכר גם שולח לי נגדים מסוג

1/4W 470 ohm Resistor for 12v



אני משער שאני אצטרך לרכוש נגדים בהתנגדות אחרת.



בשביל הידע הכללי של אחרים, רכשתי גם צבעים שזוהרים באור אולטרה-סגול,ככה שהפרוייקט יהיה דיי מעניין בסופו של דבר

ואני גם אשתדל להעלות תמונות של הפרוייקט בעתיד.



תודה על העזרה,

שי.

[מרק10]

אני לא משוכנע ב-100 אחוז שהלדים שרכשת הם מסוג UV. אנא צרף קישור לקניה בכדי שאוכל לומר לך האם הלדים באמת מפיצים אור UV או רק צבע האור שהלד מפיץ הינו דומה לצבע אור שמפיץ לד UV אמיתי.

[שי .מ.]

יכול להיות שאתה צודק ב-99.9 אחוז



קבל קישור:

http://www.ebay.com/itm/220610858810?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649



תודה,

שי.

[מרק10]

למרות שאורך הגל של הלד שרכשת הינו בתחום אורכי הגל של קרינת UV קרי 400 ננו-מטר נראה לי שרוב האנרגיה או האור שהלד מפיץ אינו בתחום 400 ננו-מטר.



על סמך מה אני כותב דברים אלה ?



1. בקישור שצירפת המוכר מציין שהלד מפיץ אור בעוצמה שבין 300-500MCD (מילי קאנדל) וזה המון בשביל לד UV סטנדרטי ועוצמה כזו מסוכנת לעין.

עוצמת התאורה של לד UV הינה בסביבות 10-15 מילי קאנדל.



2. מפל המתח על לד UV בזרם של 20 מילי הינו בין 3.7-4.0 וולט ולא כפי שמופיעה בקישור 3.2-3.4 וולט.



3. המחיר נשמע מציאה עבור 100 לדים מסוג UV.

לד UV בודד עולה בסביבות 1-5 דולר.



לסיכום

הלד לפי דעתי מפיץ אור סגול/כחול בתחום הנראה לעין.

[שי .מ.]

סיכמת את זה יפה בהחלט!



בכל זאת אני הולך על זה,

איך אני מחבר את הלדים ??

תודה על העזרה מרק

[dny]

אני מציע לך להמשיך לשוטט באיביי ולמצוא ספק כוח יעודי ללדים, ולא להשתמש בנגדים.



דני

[שי .מ.]

אני אתעקש על הנגדים

סה״כ זה הולך להיות פרוייקט דל תקציב ולפיאסטה ישנה ככה שאין מה להשתולל.

שי

[מרק10]

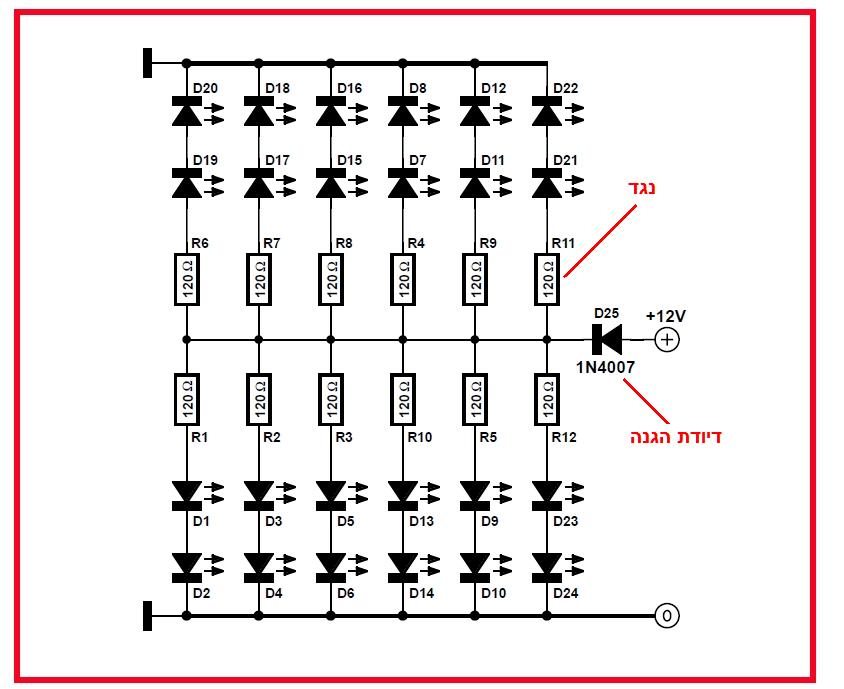

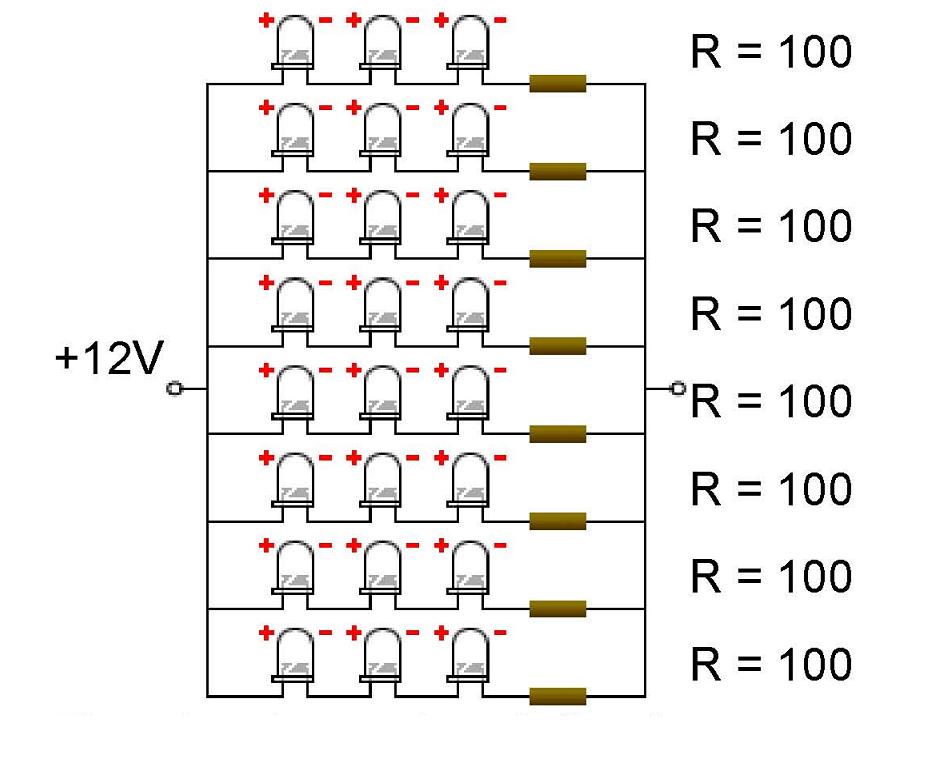

מצורפים שני תיכנונים פשוטים עבור 24 לדים.
