{פרויקט מצולם} - החלפת הנורות לנורות "לד" לתאורת פיקוד המזגן

[איתמר]

שלום לכולם!

במסגרת הטיול שלי בתאילנד נכנסתי לחנות לאביזרי רכב וראיתי סט לדים המותאם לשימוש במתח רכב, 12V. כידוע, לדים סטנדרטיים פועלים על מתח נמוך יותר, ובכדי להשמישם לשימוש ברכב יש לחבר נגד בטור או במקביל ע"מ שיעבדו כמו שצריך. כמו כן צריך להתאים אותם לבית הנורה ולא תמיד זה אפשרי. מאחר ועל הלדים היה מצויין במפורש כי הם לשימוש ברכב במתחים בין 10.5V-15.8V לקחתי אותם.

קניתי 3 סטים (כל סט 2 נורות) של נורות קטנות, ועוד 3 סטים של נורות גדולות יותר, לתאורת לוח המחוונים.

את ה"ניסוי" ערכתי על תאורת לוח הפיקוד של בקרת האקלים (או תאורת הכפתורים האלה של המזגן...)

להלן תהליך ההחלפה עם הסברים... תהנו!

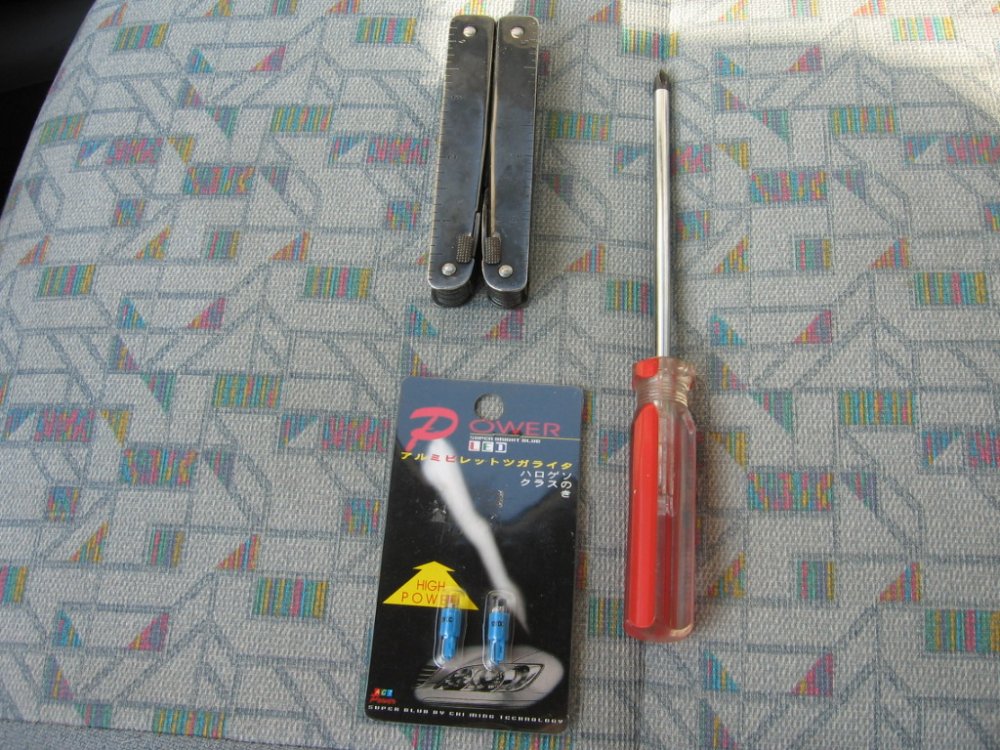

1. מצרכים נדרשים: מברג פיליפס, לדרמן (שבסוף לא היה צורך בו) וסט נורות לדים 12V קטנות.

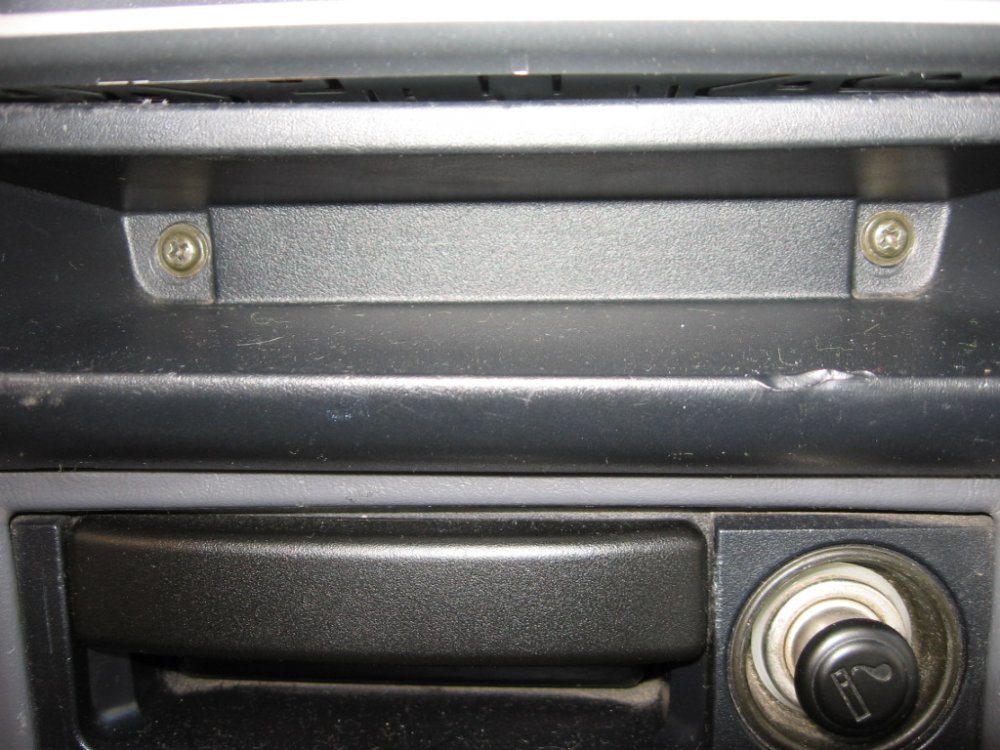

2. בחלק התחתון של פאנל בקרת האקלים והרדיו ישנם שני ברגי פיליפס קטנים שיש לפתוח אותם...

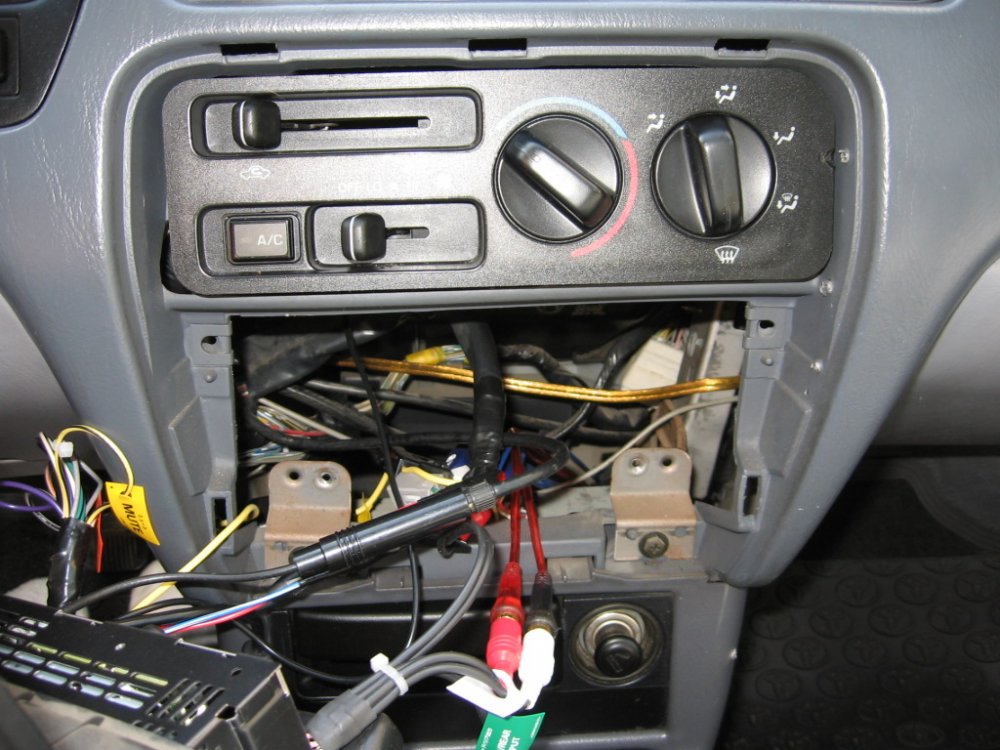

3. לאחר שחרור הברגים הפאנל (מסגרת) השחורה יוצאת בקלות ביחד עם מכשיר הרדיו. המסגרת תפוסה למעלה (באיזור פתחי היציאה המרכזיים) בשלוש לשוניות אשר עם לדרמן או פשוט עיקום קל למעלה של המסגרת משחרר אותן.





4. יש לשלוף את הכפתור המלבני שבורר בין מהירויות המאוורר, ואת הכפתור המלבני שבורר את זרימת האוויר, סירקולציה פנימית או אוויר חיצוני.

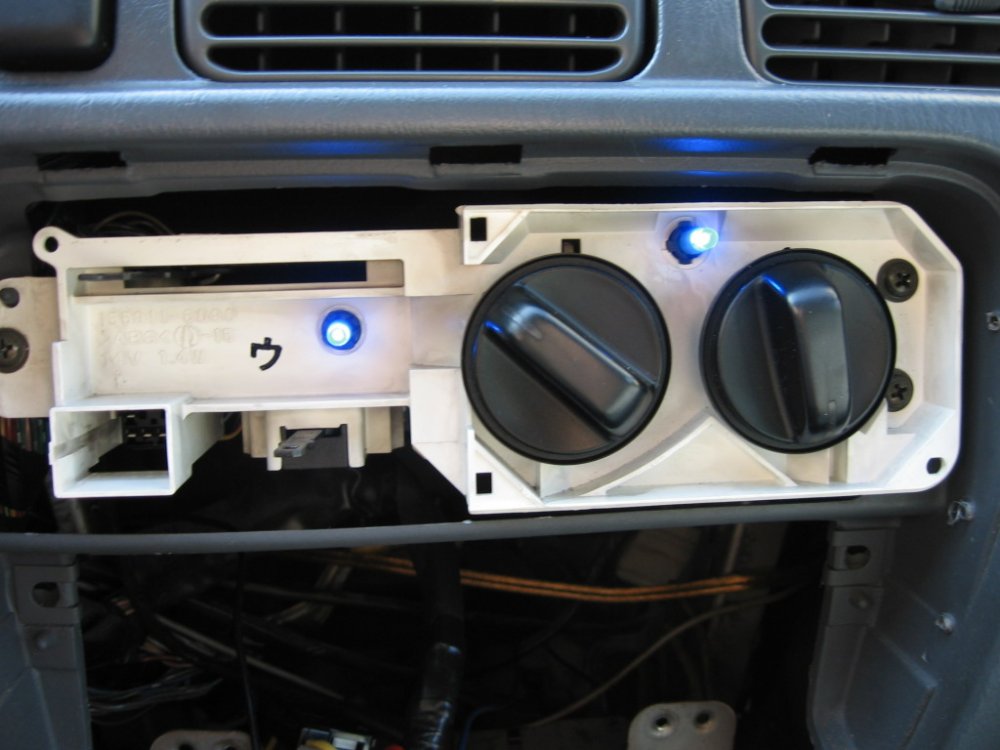

5. לאחר שליפת הכפתורים, הפאנל שמכסה את בקרת המזגן פשוט נשלף החוצה וחושף את שני בתי הנורות.





6. הוצאת הנורות מבוצעת ע"י שליפה והכנסת שתי נורות הלד החדשות. לאחר ההכנסה פשוט מדליקים אורות לראות אם הנורות עובדות... אוואלה...

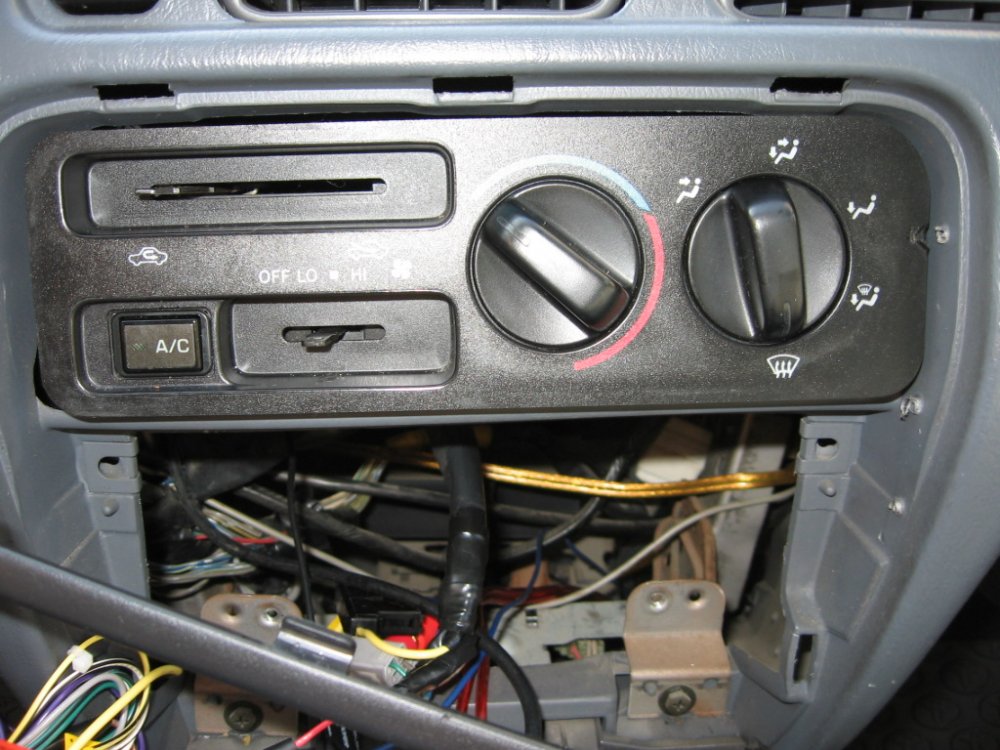

זהו. סוגרים את הפאנלים בסדר הפוך מזה שפתחנו.

סה"כ עבודה 10 דקות.



כנראה שיש רק בעייה אחת, נורות הלד ארוכות ב 2 מ"מ מהנורות המקבילות (16 מ"מ לעומת 18 מ"מ). נורת הלד הימנית נוגעת בפאנל כיסוי של בקרת המזגן ולא מאפשרת התפזרות האור לכל מצבי המזגן. בלילה, אם אראה שבאמת שום אור לא מגיע לבורר כיווני התפזרות האוויר, אצבע נורה סטנדרטית בצבע כחול המיועד לזכוכית ואתקינה במקום הלד.



לשימושכם...



איתמר.

[Volk]

הקצה של הנורות לד שטוח?

במידה וכן ההתפזרות אור שלהן טובה יותר מהלדים הרגילים, ואכן תהייה לך התפזרות אור לא רעה, אבל יהיו לך אזורים בהירים יותר .



נראה באמת נחמד, חכה ללילה ואז צלם שוב.

מה שכן, לצבוע בצבע לזכוכית, לפחות אצלי התברר כחסר תועלת.

הנורות אצלי בלוחית רישוי, רציתי כחולות, קניתי מנורות רגילות עם ציפוי כחול, אחרי בדיוק שעה הציפוי נהפך לירוק דהוי, קניתי צבע, צבעתי את הנורות המקוריות שהיו, ולאחר כמה שעות הצבע דהה, והנורות גם לא מתחממות עד כדי כך.



לבסוף רכשתי זוג מנורות לד בעלות התפזרות טובה, ונראה לא רע.



אבל כמו שאמרתי , נחכה ללילה.

[Rieno]

מישהו ראה סט כזה או דומה לזה בישראל?

[איתמר]

כן, הנורות שטוחות בקצוותיהן. אני אצלם צילום נוסף בלילה.



לגבי הצבע, אני בזמנו קניתי צבע גרמני ייעודי לזכוכית. הקטע עם הצבע הזה הוא שצריך לצבוע לפחות 4 שכבות בכדי לקבל גוון כחול. אחרי כל שכבה צריך להמתין חצי שעה לייבוש. עדיין, האפקט שמתקבל הוא לא כמו של לד.



איתמר.

[איתמר]

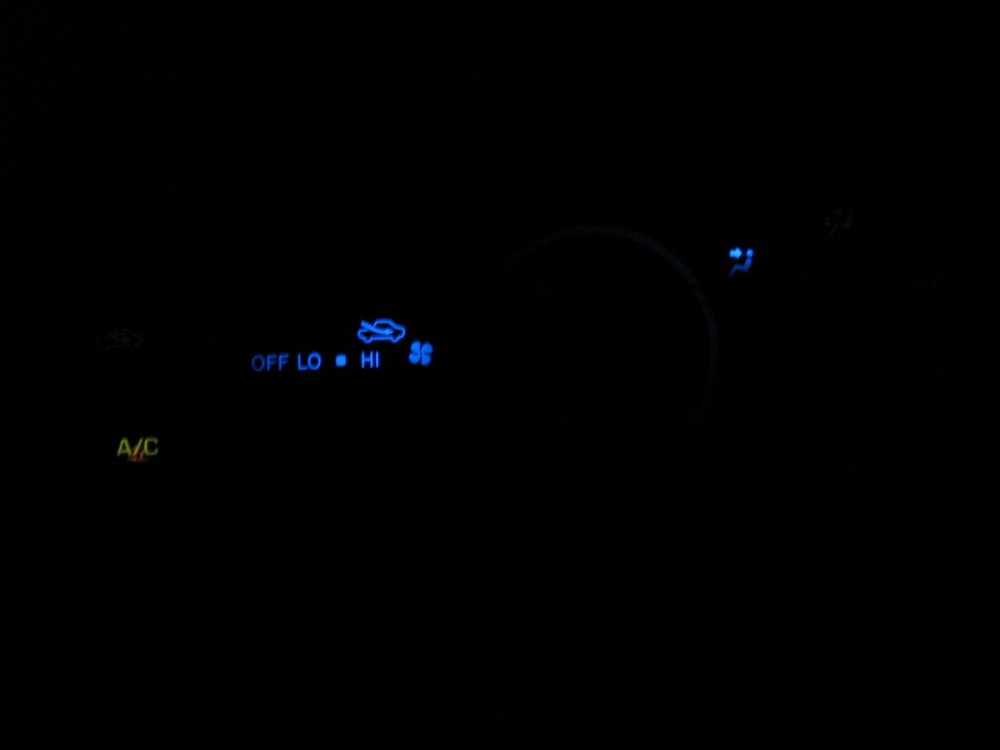

טוב, כמו שהבטחתי הנה צילום לילה. כמו שזה נראה בתמונה ככה זה גם נראה במציאות...

היכן שהלד ממוקם ישנה תאורה מצויינת, כל מה שמסביב לא רואים בכלל. חבל.

היום אני אצבע את הנורות הסטנדרטיות ונראה איך זה יצא.

(בתמונה השנייה - פרופיל של נורת הלד).

איתמר.

[Volk]

אם אני לא טועה הנורה השמאלית יותר מאירה יחסית בסדר.

תראה אתה יכול לשים שמה נייר כסף, שיחזיר קצת את האור, יתרום לפיזור.

לגבי הנורה הימנית, אפשר לקצר אותה, רק מאוד בעדינות כי הנורות לד האלה לא באיכות הכי טובה והרבה מידי משחקים איתןרק יהרסו אותה.



מה שכן, אני אומר לך שלצבוע לא יעזור, אמרת בעצמך שניסית כבר.



אתה יכול לנסות להתקין כמה לדים בשורה, או ללכת לחנות למוצרי מחשב, לקנות פשוט קטודה קטנה, ולחבר.





עריכה

גם בחיפה בחנות חלפים אחת ראיתי קטודה קטנה, בעלת תקע שהתאים לי לנורות חניה, לא בדקתי אך אני בטוח שישנם גם ללוח מכוונים.

[114508534]

תשייף את הלד בקצה שיהיה באורך המתאים

יהיו בידיוק כמו שאתה רוצה

[Volk]

רעיון רע מאוד.

[alone2]

מה הבעייה עם לשייף לדים? יצא לי לעשות את זה כמה פעמים במסגרת פרוייקטים שלא קשורים לעולם הרכב והם עדיין עובדים בסדר טפו טפו טפו (מדובר בלדים אולטרא ברייט 5V בצבע כחול קוטר 3-5 מ"מ).

[איתמר]

שיוף לא יעזור...

לד נותן אור ממוקד. הלד השמאלי רחוק מהפאנל שמכסה אותו, ועדיין לא רואים בכלל את החלון של "סירקולציה פנימית", שים לב בתמונה בצד שמאל...



היום צבעתי נורות חדשות ב 4 שכבות צבע יעודי לזכוכית והן נראות כהות מאוד כרגע, מחר נעשה ניסוי נוסף.

[Volk]

השיוף, בלדים בעלי ראש שטוח לא יעזור, רק יהרוס את התפזרות האור לגמרי.



הלדים שאצלך דווקא בעלי תפזורת אור טובה יותר משל ממוקדים, לי יש כאלה בלוחית רישוי.



מה שכן, אם תקצר את הלדים הם יתנו לך התפזרות אור טובה יותר, עצה שלי, נסה להוריד כמה מ"מ מהבסיס של הלד, סה"כ ההתפזרות אור של השמאלי לא רעה, אני מאמין שאם תשים אותו עוד יותר לעומק, ותשים שמה נייר כסף התוצעה תהייה לא רעה בכלל, אני במקומך הייתי מוותר ישר על צביעה.

[Nature]

מה המחיר לנורת קטודה ?

[Nature]

מה המחיר לנורת קטודה ?

אוקי .. נורת קטודה עולה בסביבות 100 שקל לשתיים + מפסק + מתאם + חטים





ועכשיו יש לי שאלה אחרת שלא רציתי לפתוח ת'רד חדש בשבילה

אני יכול לשים נורת לד כמו שמפרסם ההודעה עשה רק שבמקום לשים 2 כמוהו לעשות מעגל ולשים 4 נורות



?





בתודה

רועי
