מנסה להבין איך מחברים מפסק חכם לתאורה עם מפסק מחליף.

[shimta]

שלום לאנשי החשמל בפורום,



אשמח להבנה איך זה אמורה להתחבר.

מפסק מחליף.

זה המעגל החשמלי









האם כך אומרים לחבר אותו :





[ברווז]

הדיאגרמות רק בילבלו אותי כשניסיתי להבין משהו קשור בעצמי. הלכתי ליוטיוב. לא זוכר איזה סרטון ראיתי אז, אבל גיגול מהיר מצא לי עוד סרטונים.

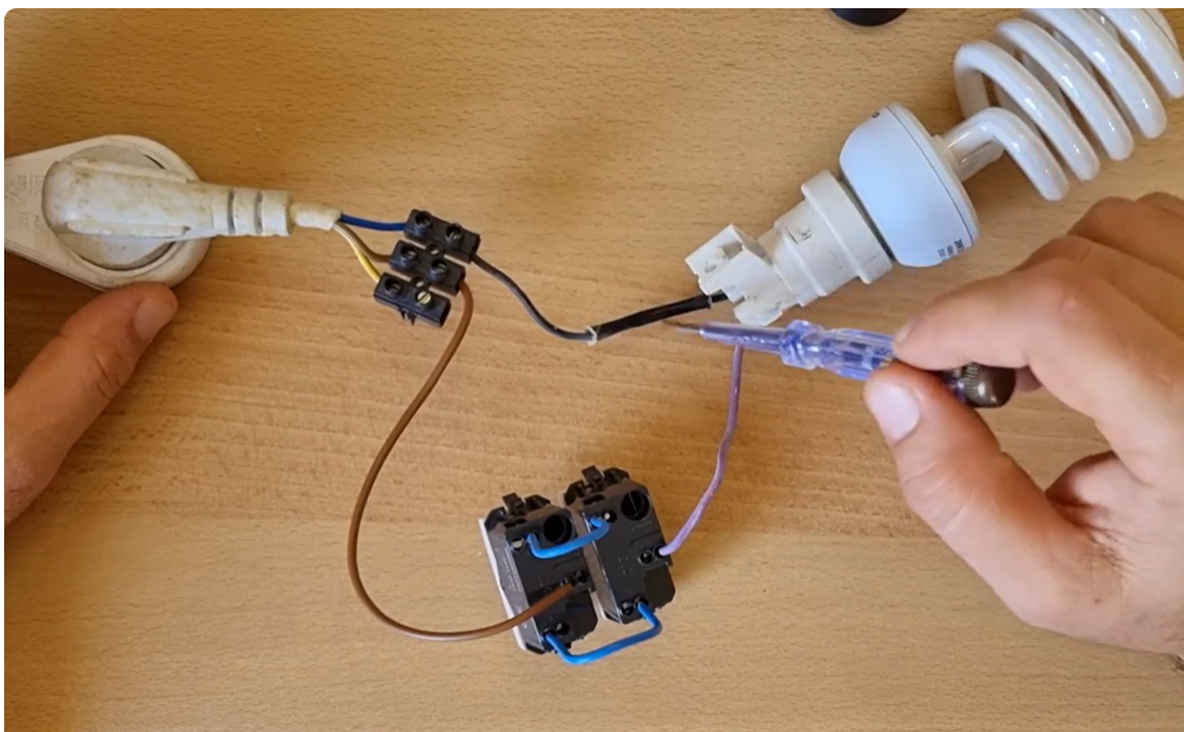

צילומסך של החיווט:

הסרטון:



[shimta]

תודה על התגובה,

אני מבין איך עובד מפסק מחליף,

אני לא מבין איך הוא משתלב יחד עם מפסק חכם, לכן העלאתי את המעגל הקיים, מתחת את החיבור שאני חושב שצריך לעשות.

השאלה אם אני טועה והחיבור צריך להיות אחרת.

[ELI001]

לא חשמלאי, אבל אני חושב שהסרטוט שסרטטתת מדוייק.
