מזגן אלקטרה - תריס לא נסגר עד הסוף

[מרק10]

שלומות,



מדובר על מזגן תוצרת אלקטרה אלקו הייטק WMN-18 משנת 1999.



אתמול החלפתי את התריס מכיוון שהתושבת שלו בצד המנוע הייתה שבורה והתריס לא זז. רכשתי תריס חדש 'מקורי' לפי מק"ט ייצרן ומשום מה לאחר ההרכבה התריס החדש לא נסגר עד הסוף לאחר כיבוי המזגן ונשאר רווח של כ-2 סנטימטרים.

בזמו הדלקת המזגן התריס נפתח בצורה תקינה למצב ברירת מחדל.

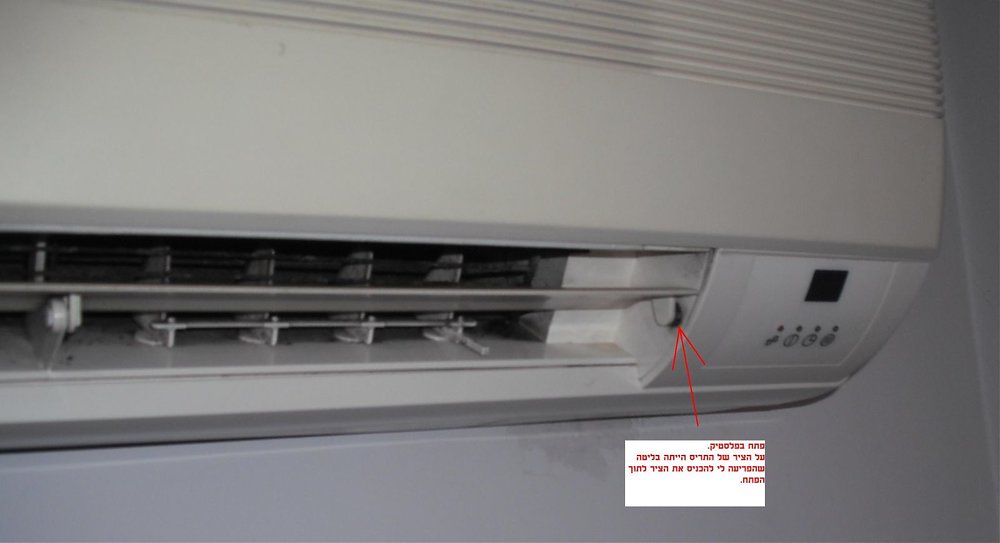

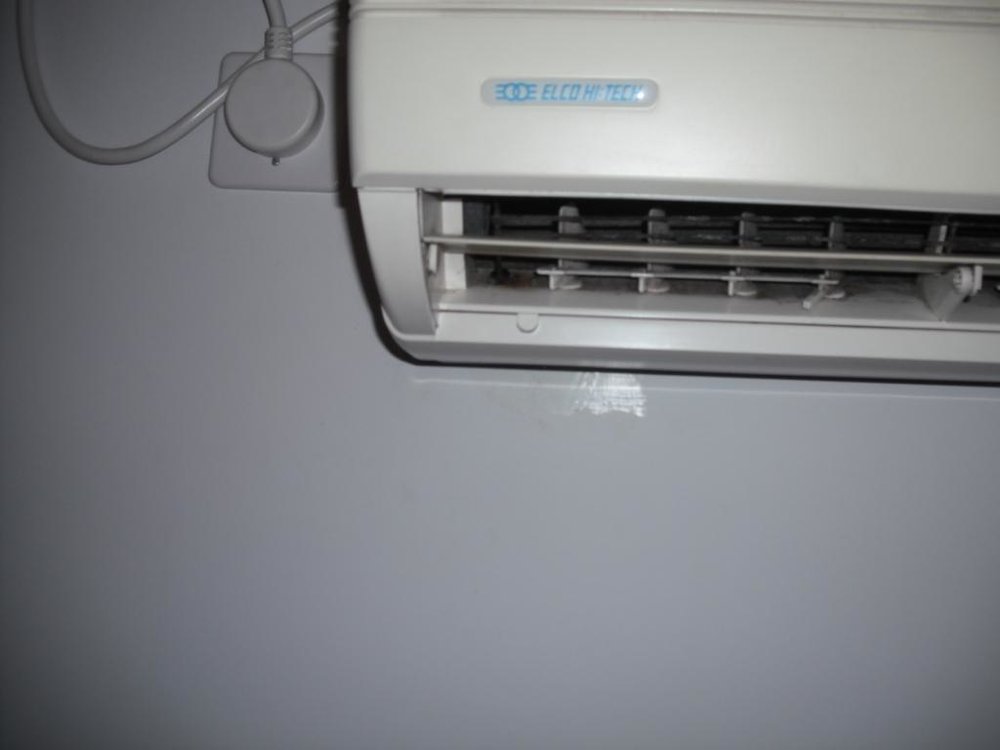

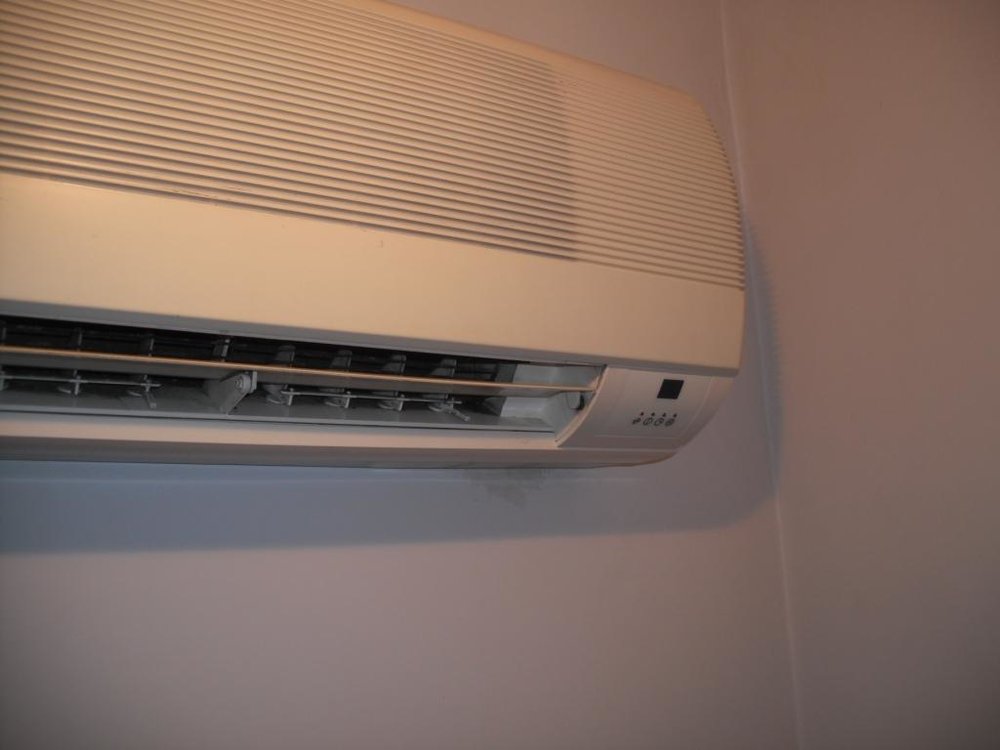

מצורפות תמונות של המזגן לפני החלפת התריס.



מה אני מפספס ?

[איציק נ.]

אתה אמור לחבר את התריס למקומו ולאחר מכן לבצע איפוס (לנתק מהחשמל, להמתין כמה שניות ולחבר חזרה). לאחר מכן המנוע החשמלי יבצע רוטינה קבועה של פתיחה לצד מסויים - וממנו יחזור למצב "0" (התריס אמור להיות במצב סגור).



איציק

[מרק10]

אני אנסה.



עוד שאלה.



התריס שקניתי במחסן של אלקטרה הוא בעל אותו מק"ט אך לתריס החדש בצד המנוע הייתה בליטה חיצונית שהייתי חייב לחתוך אותה ולשייף קצת אחרת לא יכולתי להכניס את הציר דרך הפתח בפלסטיק של המזגן.

מוכר לך העניין ? או שעשיתי טעות ?



תודה

[איציק נ.]

ייתכן וזו היתה מגרעת מעצור (פין מעצור). אם קנית בדיוק את התריס שהמזגן שלך צריך, לא היית צריך לשייף אותו - הוא זה שמגביל את תנועת התריס לכיוון מסויים (מן הסתם זה הכיוון שבו המנוע עושה את האיפוס).



ניסית לאפס את המזגן ולראות אם התריס חוזר למקום ?



איציק

[מרק10]

הייתי חייב לשייף את הבליטה החיצונית אחרת לא יכולתי להכניס את הנקבה של ציר התריס בצורת מלבן לזכר במנוע.



ניסית לאפס את המזגן כפי שרשמת וזה לא עזר.



פירקתי את התריס והרכבתי אותו חזרה בניסיון למצוא זווית שהתריס ייסגר עד הסוף.



ממה שאני מבין ברגע שהמנוע מרגיש התנגדות מכנית הוא מפסיק את תהליך הסגירה אבל לא ברור לי למה בפתיחה הוא נפתח לזווית 90 מעלות.



אי אפשר לעבוד על המנוע בכדי לאפס אותו ?

[איציק נ.]

כאשר אתה מחבר אותו לחשמל, מה התהליך שהוא מבצע לאיפוס התריס ?

[מרק10]

כאשר מחברים את המזגן לחשמל ומדליקים את המזגן התריס נפתח ונעצר במצב אמצע כמו בתמונה שצירפתי קודם לכן.

[איציק נ.]

תראה,



ישנם מזגנים שהתריס נפתח רק לכיוון אחד (זה אומר שכאשר המזגן נסגר, התריס "עולה" כלפי מעלה עד שהוא נוגע בגוף המזגן - כך הוא בעצם נסגר). ישנם מזגנים שהתריס הוא דו כיווני: בקיץ הוא "יורד" בערך 90 מעלות כלפי מטה ובעצם זורק את האויר קדימה (אופקית). בחורף הוא מסתובב לצד השני וגורם למפוח לזרוק אויר כלפי מטה, אנכית (זה בסדר, ככה זה צריך להיות).



במידה והתריס במזגן שלך הוא דו כיווני, והוא נפתח לצד אחד ולא חוזר חזרה - זה יכול להעיד על בעיה במנוע תריס (שהוא כמו מנוע צעדים) או בפיקוד שלו.



האם קודם לכן התריס עבד בתורה תקינה או שאינך יודע בגלל שהקודם היה שבור ?



איציק

[מרק10]

לפני החלפה התריס עבד בצורה תקינה ונסגר עד הסוף. האמת שהתריס נשבר לפני שנתיים ורק עכשיו החלפתי אותו.



לא יודע לענות לך האם התריס הוא חד-כיווני או דו כיווני ואינני זוכר איך הוא עבד בחורף.



בכול מקרה אולי תוכל לעזור לי להבין בעזרת דף הנתונים של המזגן בקובץ המצורף האם התריס דו כיווני או חד כיווני.



תודה רבה.

wmn-18.pdf

[מרק10]

קידום הודעה.

[איציק נ.]

דו כיווני.



כמו שאמרתי קודם לכן, הבעיה יכולה להיות במנוע או בפיקוד. למנוע עצמו (מעין "מנוע צעדים") יש לרוב 5 חוטים, 1 משותף והיתר סלילים.

אם זה קריטי עבורך, נסה לאתר את החלק ב EBAY (עולה כמה דולרים בודדים בד"כ) ותנסה להחליף.



איציק

[מרק10]

האם ניתן לשלול את האפשרות שהבעיה נובעת מזה שהורדתי את הבליטה החיצונית בתריס ?

[איציק נ.]

מאחר ולא ראיתי היכן הבליטה (ולהבין מה מטרתה) קשה לי לענות על השאלה הזו.



איציק

[מרק10]

תודה רבה.

[Buki]

מרק, איפה קנית את התריס וכמה עלה?



גם אצלי נשברה הבוקסה הזאת, וזה מזגן בן שנתיים - שלוש. וראיתי בעוד מזגנים שהיא נשברת.



מה בעייה להוסיף לה בפס ייצור שרוול מתכת שעולה חצי שקל ויפתור את הביעה הזאת?
