בעניין: מדריך: החלפת נורות בפנל מזגן ובשעון. ברלינגו/פרטנר 2003-2012

[Buki]

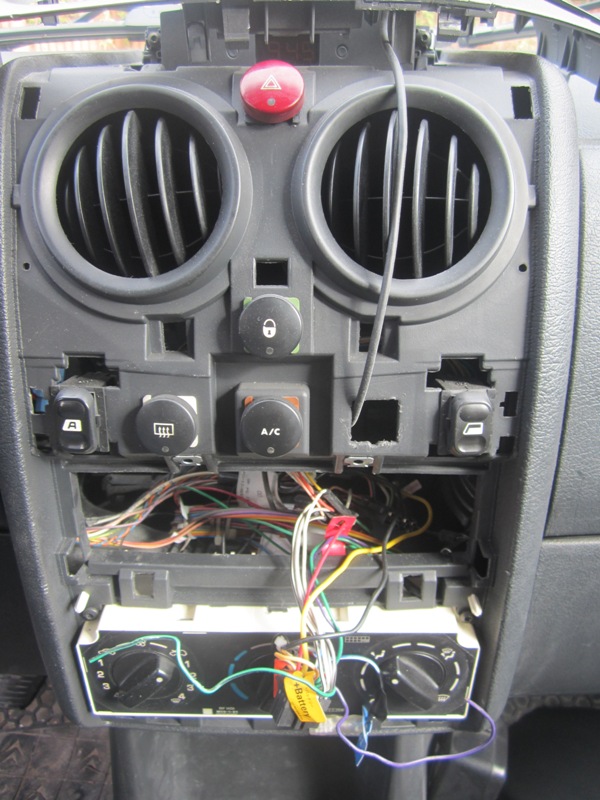

מבט כללי עם חיפוי הקונסולה מפורק:

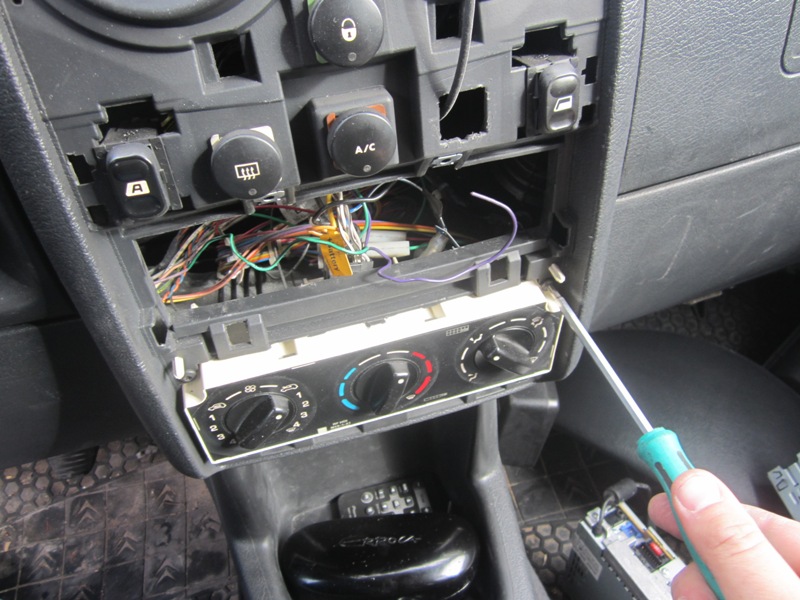

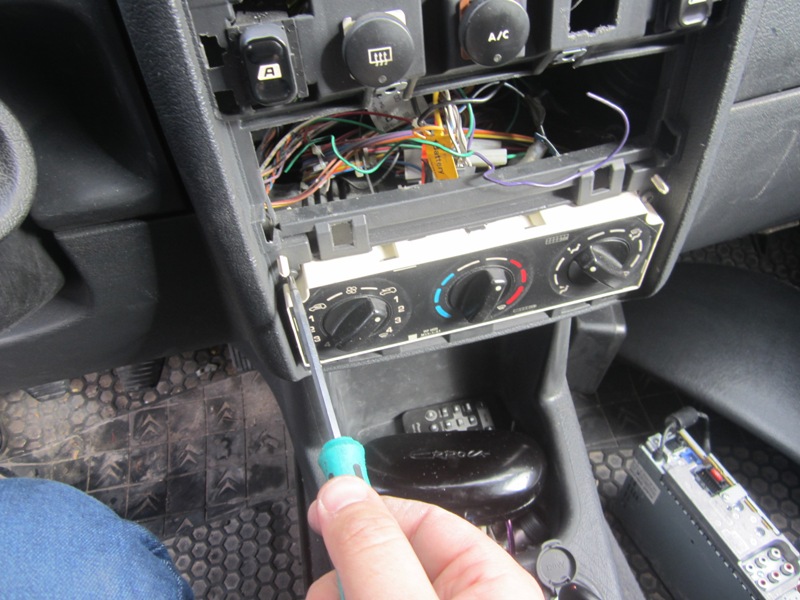

פותחים שני ברגים בפינות של פנל מיזוג:







דוחפים את הפנל פנימה:





השלב הכי קשה - ניתוק כבלים של מדפי כיוון זרימת אוויר ושל מדף החימום מהמנופים שלהם.



יש לפעול בזהירות, הפעלת כוח רב תגרום לשבירת המנופים.



מפרקים את קליפסי המתכת על ידי הכנסת אצבע מאחורי הקליפס ומשיכה.

לאחר מכן מנתקים את הכבליםן מהמנופים.



יש 3 כבלים - שניים של כיוון אוויר ואחד של חימום.







ניתוק כבל מהמנוף:





ניתוק פלג חשמלי של המאוורר הפנימי:





בשלב זה מתחילים לשחק עם הפנל על מנת למקם אותו בתנוחה הנוחה ביותר להחלפת נורות.



ניסיתי במשך כחצי שעה לפרק את הפנל לגמרי החוצה - לא הצלחתי. הוא פשוט לא עובר דרך הפתח הקיים.

אבל גם כשהפנל בפנים, יש גישה סבירה להחלפת נורות.





עם פלייר קטן שולפים את הנורה יחד עם הבית, מחליפים נורה שרופה בחדשה ומחזירים.

כמובן שמחליפים את כל הנורות (יש 3 בס"כ), גם את אלו שלא שרופות. סוג נורה - 1.2W, נורה ללוח שעונים ללא בסיס.
