קצת תמונות מהשיפוצון שעשיתי למגבר שהגיע לידי.

מדובר על סאנדאון 100.4 שעבר עליו דבר או שניים.



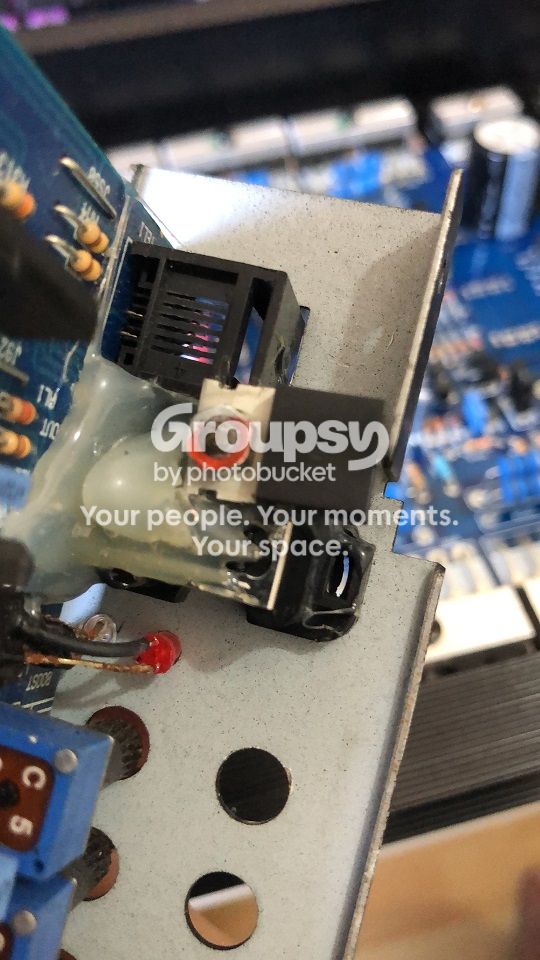

שימוש שדבק חם כדי לחזק את החיבורי RCA ושימוש בטרנזיסטור בתור שייבה:







עוד קצת דבק חם:





פוטנציאומטר לכיוון גיין עם חוטים מאריכים:





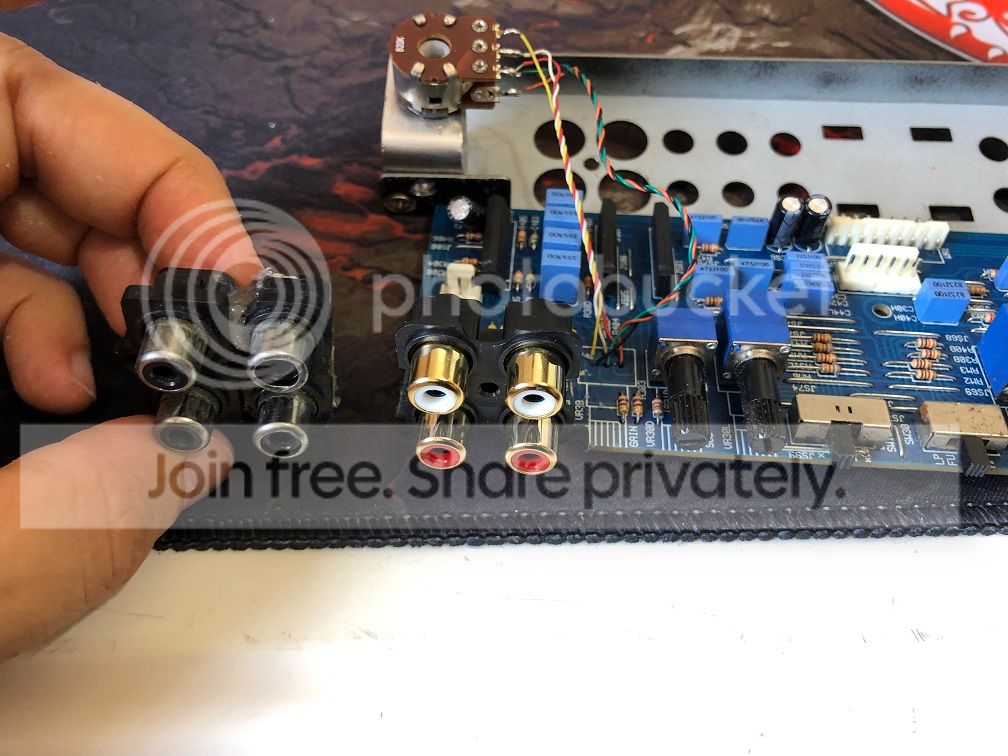

החלפת ה RCA:







והחלפת הפוטנציאומטר:





והחלפתי גם את הגיין של הזוג ערוצים השני על הדרך:

המקורי:





והחדש:





וגם מצאתי תמונה של התיבה של הסאב ליד אייפון 6S רק כדי להמחיש את הגודל של התיבה:





עריכה אחרונה ב-3 למרץ, 2020 על ידי Arik.G

[lanosforce]

יפה!



אם יש לך רוטר - תעשה לפינות ודפנות התיבה פאזה או עיגול קצוות.

[eyali23]

פרויקט מעולה שאפו.

אריק ניסית להריץ על הפי volumio , תקבל גמישות אין סופית.

[Arik.G]

תודה.



זה מה שאני מריץ.

Volumio



וגם קניתי את הגרסה המלאה.

[Arik.G]

יצא לי להתקדם קצת בימים האחרונים.

אני רוצה שכל הרספברי והספק שלו יהיו בתוך מארז אחד ומסודר, ככה שאם אני צריך לנתק אותו כדי לשדרג או לטפל באיזה תקלת תוכנה יהיה יותר קל.

אז הזמנתי מארז אלומיניום והתחלתי להרכיב הכל בתוכו.



ככה הרספברי היה עם הספק שלו, זרוק בתא המטען:





הכל לפני הלחמות והרכבה:





הלחתמי את המחברים וקיבעתי את הרכיבים למארז, נשאר רק לעשות חורים בדפנות ולסגור:





עדכון עוד מעט.

[Arik.G]

הכנתי את הפנל הקדמי, בינתיים זה ניסיון כי החומר שממנו הדפסתי הוא PLA, הוא יתעווט בחום של האוטו, אחרי שהמידות יהיו בול אדפיס מ ABS.

הוספתי גם מאוורר כדי שלא יתחמם הכל בתוך מארז סגור, בצד השני יהיו פתחי איוורור.









מקווה מחר לסיים את הפנל השני ופינישים כמו לעגל פינות.

[Arik.G]

סיימתי את החלק האחורי:





שוקל אולי להוסיף יציאת HDMI לכאן כדי לחבר מסך במידת הצורך 🤔



חיברתי מתח והרספברי רץ כבר שעה ולא נראה שמשהו מתחמם, לא הספק ולא הרספברי.

הדאגה שלי היתה גם העווצמת WIFI כאשר הרספברי סגור בתוך מארז אלומיניום, זו אחת הסיבות שעשיתי את הדפנות מפלסטיק. אבל נראה שאין בעיה כרגע.

עריכה אחרונה ב-5 לאפריל, 2020 על ידי Arik.G

[Arik.G]

סיימתי לחווט את הUSB HUB שאליו יתחברו הדיסק און קיי עם השירים וגם הכונן CD שישבו בתוך המשענת יד ברכב לגישה קלה.

חיברתי את המתח שיוצא לUSB HUB ל 5וולט של הספק כוח ולא למתח USB של הרספברי.





[Arik.G]

הרבה זמן לא היה עדכון אבל יש תוספת קטנה למערכת:

Hybrid Audio Technologies Legatia-3



שמצטרפים לסט הקדמי של:

HAT L1 PRO

HAT Clarus woofers





המידים יכנסו בתושבת המקורית של הטוויטרים בדש בורד.

הכנתי טבעת מתאםת וכבל עם מחבר לניתוק נוח אם צריך:





ובדיקת התאמה במקום:





בעדכון הבא נשאר:

1. להעביר את הטוויטרים למקומם החדש (הפתעה)

2. להוסיף עוד חיווט לטוויטרים (המידים יושבים על החיווט של הטוויטרים)

3. לחבר למגבר

4. כיוונים ומדידות.



מקווה לעדכן בקרוב, במיוחד שעכשיו יש סגר וחגים אז יהיה זמן לעבוד על הרכב.



עריכה אחרונה ב-16 לספטמבר, 2020 על ידי Arik.G

[Arik.G]

חג שמח ושנה טובה לכולם.



עוד עדכון קצר.

מכיוון שהמידים נכנסו למקום של הטוויטרים אני מחפש איך ואיפה  להתקין את הטוויטרים. בגלל שזה רכב ליסינג, בניות בקורות לא בא בחשבון.

לפני שנה בערך נתקלתי בפודים מאלומיניום באליאקספרס, והזמנתי אותם. הגיע הזמן לנסות ולראות איך הם.



בגלל שהעומק של הטוויטרים גדול ממה שהפודים האלה מתוכננים אליו, מצאתי דרך שהם יתאימו בול, הדבקתי את הטבעות הברגה המקוריות של הטוויטרים לפודים.

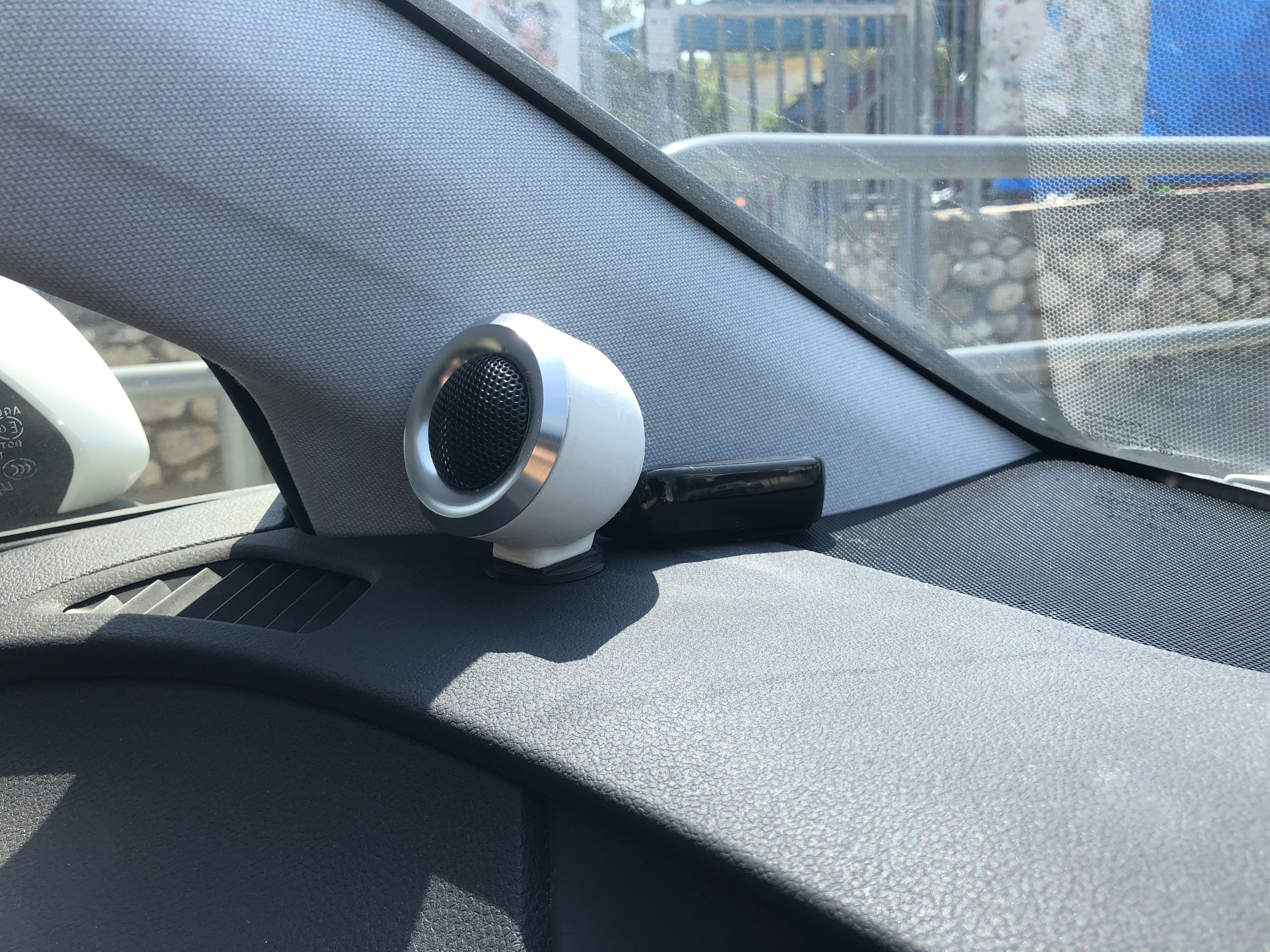

עכשיו הטוויטרים יושבים בול:

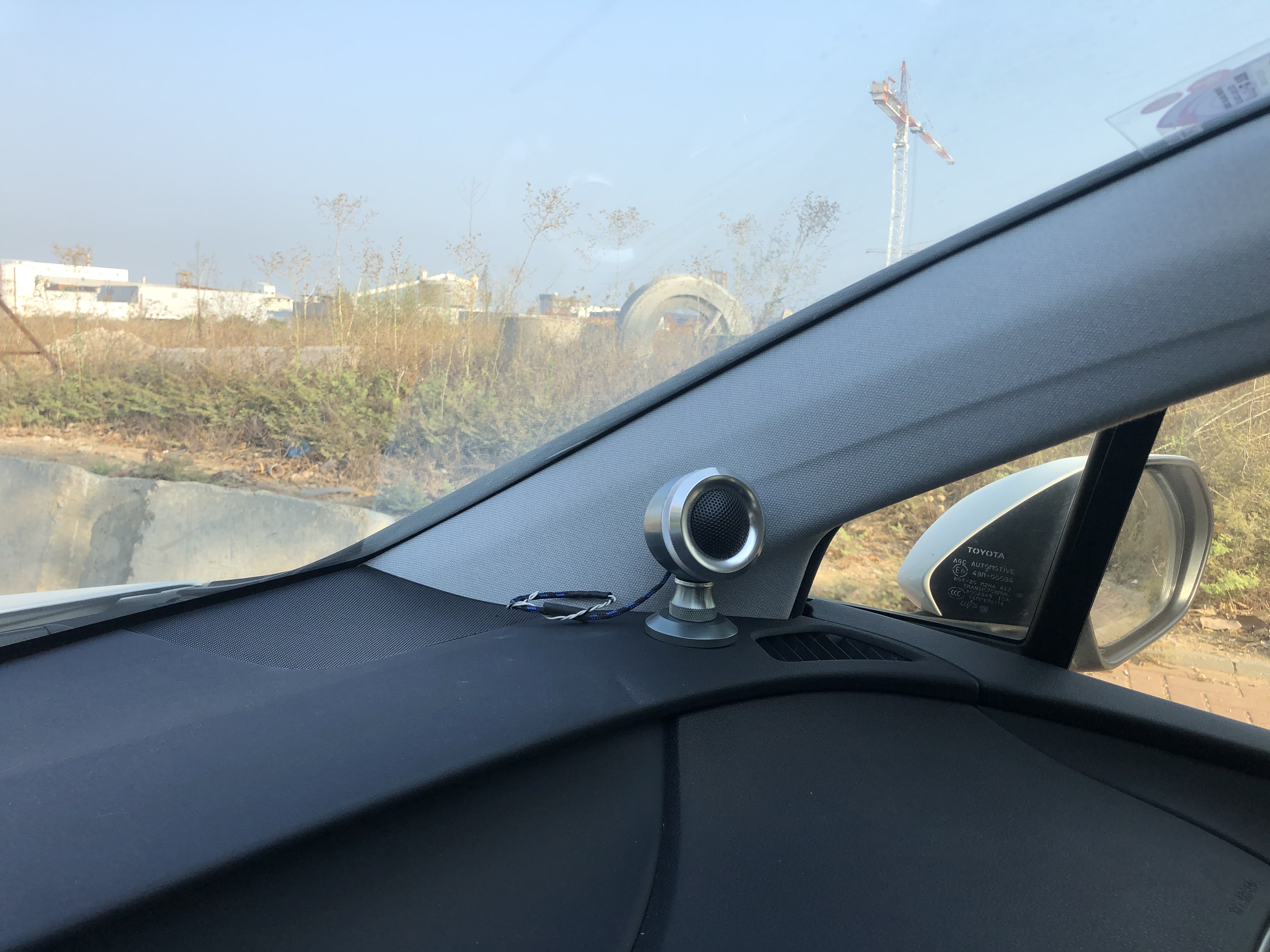

האמת שאהבתי את המראה, אז ניסיתי לראות איך זה נראה על הדשבורד:







וממש לא אהבתי, נראה מגושם מאוד ובולט (מה שאני מנסה להימנע ממנו).



אחרי חיפוש רעיונות ברשת מצאתי את הפודים שתוכננו בשביל ה L1PRO להדפסה: https://www.thingiverse.com/thing:1585381

הדפסתי אותם מחומר ABS שעמיד לטמפ' גבוהה:

(סרטון TIME LAPSE של ההדפסה)

https://youtu.be/vJcOV_to6Vs

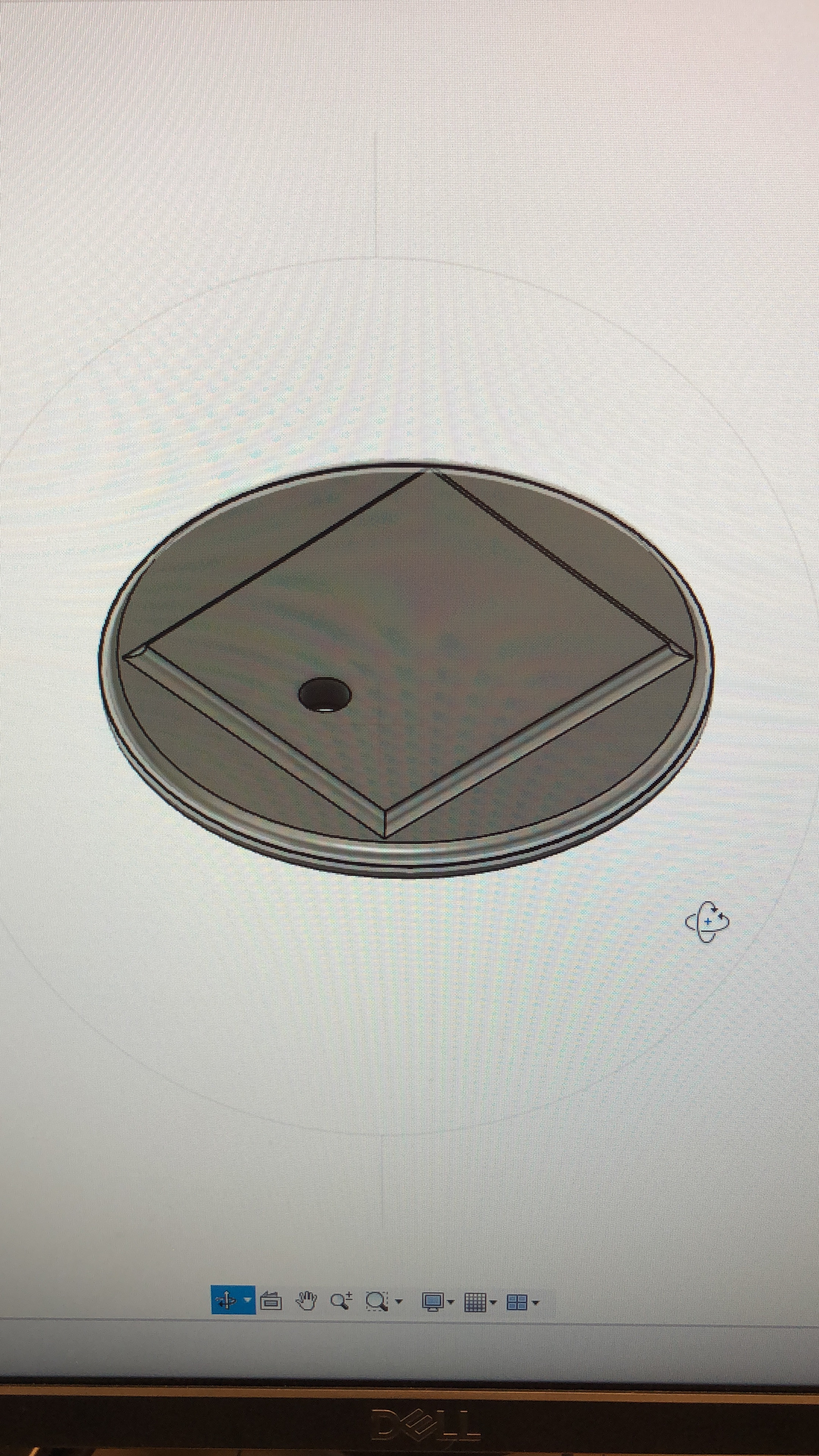

לפודים יש בסיס מאוד קטן, ואני הולך להשתמש בדבק דו צדדי כדי להדביק את הפודים לדש בורד, אז תכננתי בסיס טבעות קטנות כדי לתת לדבק יותר "בשר"

הבסיס הזה מודבק לפודים בדבק שמתאים להדבקה של חומרי פלסטיק:





נראה הרבה יותר סולידי מהפודים האלונימיניום:

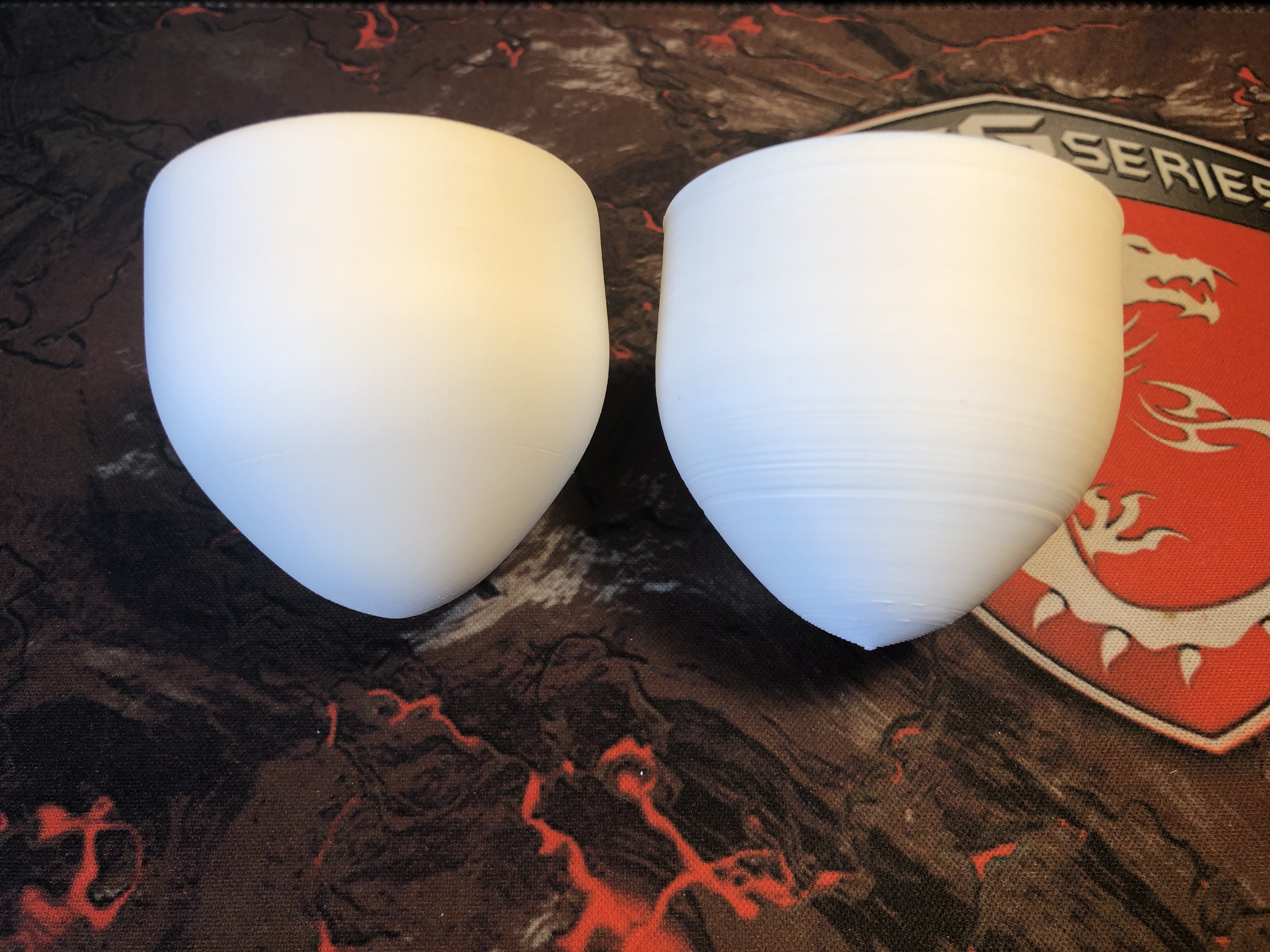

אחרי שיוף ליד פוד לא משוייף:





עטד לא החלטתי אם אני הולך לצבוע או להשאיר אותם ככה.

מה דעתכם?



בעדכון הבא הולך להיות החיבור שלהם והכיוונים.

[lanosforce]

נראה יפה מאוד אריק - אחרי השיוף של הפוד הייתי שוקל לצפות אותו באפוקסי - זה יתן לך גימור חלק ושקוף לפוד, אחרי שיוף מים אתה תוכל לצבוע אותו.



הדבר היחיד שבעייתי מבחינתי זה שהטוויטר הרבה יותר קרוב לאוזן שלך מהמידריינג' וזה יוצר בעיות של טיימינג - אפשר לתקן עם DSP כמובן.



ערכתי לך "חד שמח" לחג שמח - שנה טובה!

[Arik.G]

תודה על התיקון אדי.



לגבי עניין השוני במרחקים זה כמובן מתוקן עם Time Alignment אז לא בעיה.



אפוקסי זה אופציה טובה, צריך לבדוק איך אפוקסי מתמודד עם חשיפה ממושכת לשמש ישירה.

[lanosforce]

האפוקסי זה רק בכדי ליצור גימור חלק לפני צבע - ברור שאפוקסי בשמש יצהיב - אבל אתה תעשה מעל שלוש שכבות צבע ושכבת לקה עבה או שתיים.

[Arik.G]

יצא לי לעבוד ברכב קצת אתמול.

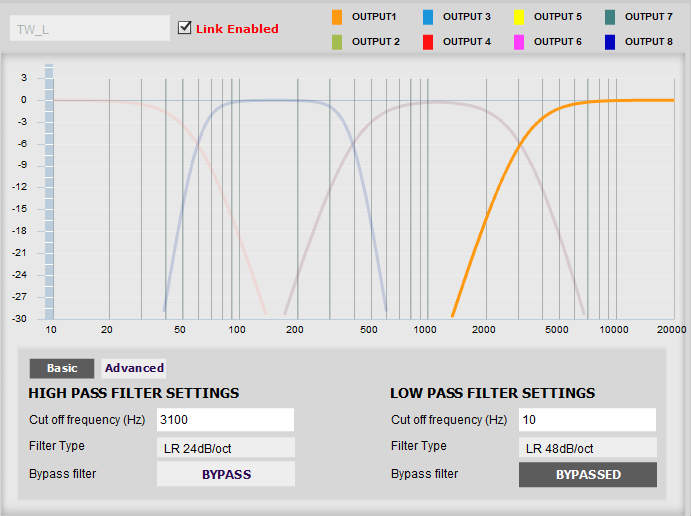

התחלתי עם החיתוכים לאלמנטים:

- 60 > סאב

-  400 > וופרים > 60

- 3100 > מידים > 400

- טוויטרים > 3100





כרגע חייב לחזור על כל החיווט  כי נהייה לי בלגן עם הערוצים נראה לי.

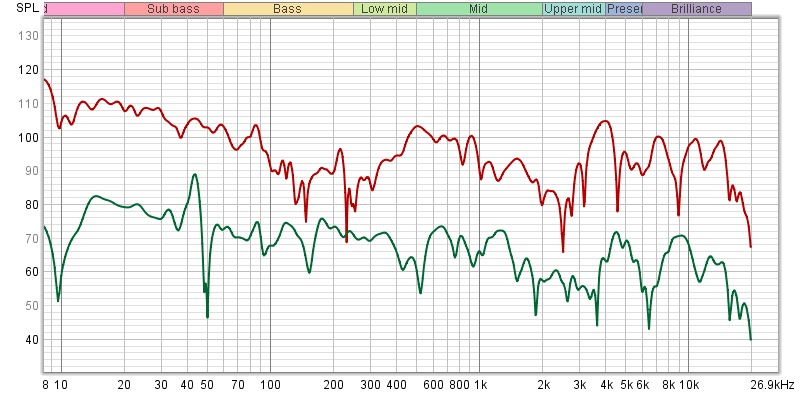

יש כאן מישהו שמכיר טוב את השימוש ב REW ומדידה עם מיקרופון ? אני מבצע מדידות אבל נראה לי משהו לא הגיוני:

- הקו הירוק זה מדידה של המערכת ב 2 way. טוויטרים + וופרים וסאב.

הקו האדום זה מדידה של המערכת ב 3 way . טוויטרים + מידים + וופרים וסאב.





אני רוצה לבתע תיקוני EQ על סמך מדידה, בעבר ניסיתי אבל לא ראיתי ממש הבדל משמעותי.
