פרוייקט SCARGO יוצא לדרך - התקנה בDS5 שנת 2014

[Bobby2002 11]

.איזה תענוג לקרוא...

אוסיף את השנקל שלי לקופת הדיון.

אני לא אחדש לאף אחד שכל מגבר אודיו הוא בסופו של דבר מגבר הספק שמבצע הגברה בחלקים. יש דרגת כניסה דיפרנציאלית עם הגבר מתח וזרם קרובים ל-1 לצורך תיאום וניקוי חלקי של רעש בכניסה.  אחרי זה יש דרגת הגבר מתח ואחרי זה דרגת הגבר זרם.

עכשיו, אם מבחינה פיזית, אנחנו רוצים שדרגת הגברת מתח (שהיא זאת שמכניסה את רוב העיוותים) תעבוד במצב מאוזן, באמצע נקודת העבודה, אז כדאי להכניס אות כיול שעוצמת המתח שלו קבועה לכל תדר. מכיוון שהתנגדות הכניסה של מגבר המתח היא פחות או יותר קבועה, אז הכי נכון (מבחינה פיזית) להכניס אות בצורה של רעש לבן.

יש מצב שזה נשמע לא טוב כי האוזניים שלנו הם לא בדיוק כלי מדידה מכוייל לישר שטוח, אבל מבחינה פיזית זה ככה. יש מצב שבגלל זה רעש וורוד נשמע יותר טוב.

אפשר להסביר את הרעש הוורוד בדוגמה הבאה: נגיד יש לנו מכונה לייצור נקניק. ואנחנו חותכים חתיכות נקניק במרווחים שגדלים פי שתיים. אז כדי לשמור על אותה כמות של בשר (או על חומר אחר ממנו עושים היום נקניק 😉),  חייבים להוריד את עובי הנקניק פי שניים בסוף של קטע מאשר בהתחלה (זה לא ממש נכון לגבי הנקניק שהוא גוף תלת מימדי אבל לא ניכנס לזה) .



אם היינו מדברים על מגבר קלאס A עם דרגה אחת, שבו עודף צפיפות ספקטראלית בתדרים הגבוהים יכולה במקרים מסויימים להביא לחוסר יציבות, אז עדיף לכוון למצב שטוח עם רעש בוורוד.

אבל זה כמו עם אישה, הכל נכון כל עוד לא מדובר על רגש...

עריכה אחרונה 26 במאי, 2020 על ידי Bobby2002

[lanosforce 525]

תחפש שרשור שלי שנקרא המדריך המלא לאודיופיל המתחיל.



נכון - המגבר הוא מכשיר לינארי כמו גם מיקרופון שמבצע מדידות ומכשירי הקלטה.



בכדי לאזן אותו על רעש לבן - בלי אזניות נגד רעש זה לא יקרה כי ברגע שתדרים באזור הקריטי - שהם דווקא בין 1K ל5K נמצאים באותו ההספק מול שאר התחום - לאוזן אנושית ולמוח אנושית זה מאוד מאוד - כואב.



בכלל סף הכאב באזור התדרים האלו וגם באזור כמו 8K ו12K מתחיל איפשהו כשאתה חוצה את ה83 דיבי שזה כלום מבחינת רמקול נציל ומגבר מספיק חזק.



אני מכוון כשהפיק של המערכת הוא באזור ה100 דיבי ככה תחום האיזון יהיה באזור שבו רוב התדרים נופלים קצת מתחת ל90 דיבי ועייפות השמיעה מגיעה מאוחר יותר הודות לכך.



עכשיו תיקח בחשבון ששמיעה אנושית היא לא לינארית אלא לוגריטמית ויש מקומות בהם אנחנו צריכים שתהיה נפילה משמעותית גם כי אנחנו לוקחים בחשבון דברים כמו החזרים והשתקפויות - יש תדרים כואבים במיוחד בסביבת רכב שהם 5K וגם 8K

יש את הכניסה לתחום המיד באזור בין 250-300 הרץ

יש את התופעה באזור ה150-170 הרץ ברכבים בהם המידבאסים מותקנים בזווית ישרה וזה מול זה בדלתות

יש את התופעה שגלי הקול של הסאב וופר ארוכים וגדולים יותר מקבינת הרכב



כל הדברים האלה נלקחים בחשבון ביחד עם העובדות הנוספות שהן - אנחנו בלאי!



אני בן 43 - אני לא שומע אותו הדבר כמו ששמעתי בגיל 18

מעבר לכך לאוזן אנושית אם יש תדרים ביניהם יש הפרש של 12 דיבי - את החלש יותר - אתה כבר לא שומע. אם אתה מנחית למשל את הקצה העליון שלך ב10 דיבי לעומת פיק המערכת ואז אתה גם לוקח בחשבון שאתה כבר אחרי גילאי ה30 - ממש נהדר שאתה שומע FLAC או כל פורמט לוסלסס אחר ואתה עדיין מאמין שאתה בכלל שומע משהוא מעבר ל16 קילוהרץ...



IT IS WHAT IT IS

[מיץ פטל 213]

שמח להצטרף למעקב.

משתהה מכמות האנרגיה וההנאה שבהסתבכות 😊

[lanosforce 525]

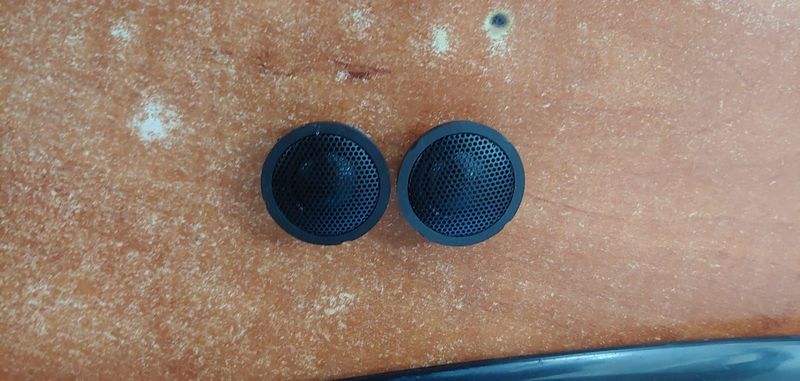

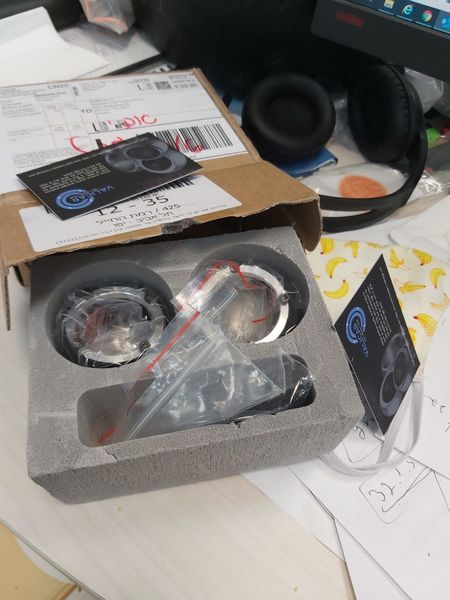

טוב אז הפודים לטוויטרים HAT L1V1 הגיעו



מיי פרשסססססס





אבל קודם כל שיגיע הטרמוסטט - עד שאני לא סגור על המצב המכאני של הרכב אני בטח ובטח שלא הולך להשקיע על התקנה כרגע.



ובשביל ההתקנה אני צריך לפחות אחד משני דברים - זמן או זמן וכסף - ואין לי כרגע אף אחד מהם כי השכן החליט שהוא רוצה לקרות את המרפסת הקטנה (איפה שהפרנייפת) וזו הזדמנות פז לבנות ביחד איתו משהו שמתאים לשנינו וזה בסדר עדיפות יותר גבוה כרגע - אז... פאקאיט.



אה כן וזו מסכת בננות - לא לעצבן אותי קוף בום מכה חזק.

[Bobby2002 11]

לא הבנתי. איפה בוק צילומים של הפודים? ככה סתם, תראו מה יש לי בקופסה? 😀😀😀😉

[Legend 56]

אני מניח שהפודים הם תוצרת ולרי ידי זהב?

תתחדש.



[lanosforce 525]

כן אלו הם פודים תוצרת ואל-קאר גרמניה.



לא רק שלא עשיתי להם בוק שכחתי אותם על השולחן בעבודה 🗿



[yd b-4 89]

לפני 14 שעות, lanosforce כתב:





ובשביל ההתקנה אני צריך לפחות אחד משני דברים - זמן או זמן וכסף - ואין לי כרגע אף אחד מהם כי השכן החליט שהוא רוצה לקרות את המרפסת הקטנה (איפה שהפרנייפת) וזו הזדמנות פז לבנות ביחד איתו משהו שמתאים לשנינו וזה בסדר עדיפות יותר גבוה כרגע - אז... פאקאיט.





תרגום  לחדשים בשרשור- אין צורך להיבהל מעיכובים מיותרים, הפרוייקט יקרה כנראה בקרוב. כאן זה ממש כמו מונפול, כסף וזמן זה המצרכים שמשיגים אותם הכי מהר. הבעיה האמיתית זה המשלוחים מחו"ל

[moshe06 1]

היי, אתה יכול לשתף את הקישור לממיר coaxial to digital בבקשה

[lanosforce 525]

בשמחה - הלינק לממיר מSPDIF לאופטי -> כאן.



הוא מקבל מתח 5V אז אתה תצטרך לחבור אותו למטען USB לרכב או לאחד כזה - במקרה לינק לאחד כפול -> כאן.



בימים הקרובים יהיו לי עדכונים לגבי המשך הפרוייקט - אני מקווה מאוד שהעדכונים יהיו אלה שאני רוצה ומעוניין לעדכן אבל לא רוצה לשמוח מוקדם מידי.





[lanosforce 525]

טוב,



אז ביום שישי הייתי אצל יוסי לשעה קצרה בכדי שיראה את הכלה החדשה, כרגע ממתין להצעת מחיר ומקווה מאוד שהטווח יהיה כזה שאני מסוגל לעמוד בו.



קודם כל חשוב לי מאוד שתבינו כשאני מדבר בשבחו של אדם אחד אין זה אומר שאני מדבר בגנותו של אחר.

הרצון שלי לבחור ביוסי מגיע מכך שחשיבות ההתקנה ברכב היא לפחות 70-80 אחוז מהיכולת של המערכת להגיע לפוטנציאל המלא של ביצועי הרכיבים - אין אפס - התקנה טובה זה הבסיס למערכת טובה. לא ביצעתם התקנה טובה - לא תצליחו לקבל מערכת טובה.



הרכב הזה הוא רכב שכולו "קריזה" אחת גדולה של עיצוב, הרכבה ואני פשוט לא מוכן להתפשר כאן על מתקינים שהם פחות מהטופ של הטופ ולצערי הרשימה הזו בארץ מאוד קטנה.



אני לא רוצה לבצע התקנה כזו בעצמי בגלל שזה יקח לי המון זמן, אין לי את הסבלנות הנדרשת בכדי לא לעשות ברכב כזה נזק, אין לי את הזמן מלחתכילה ואין לי גם את הכוחות לזה כבר - לכן המתקין חייב להיות כזה שאני סומך עליו גם כבעל מקצוע וגם כאדם.



עד אמצע השבוע יהיה כאן עוד עדכון.



[lanosforce 525]

והרכב בשעה טובה נכנס השבוע לעבודה אצל יוסי אלפיין - ECAUDIO

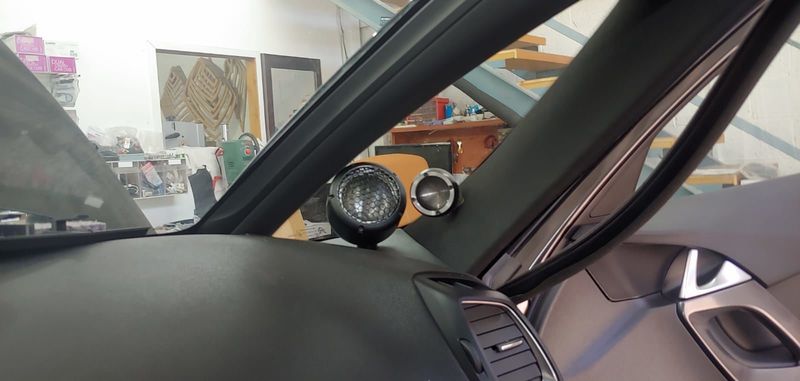

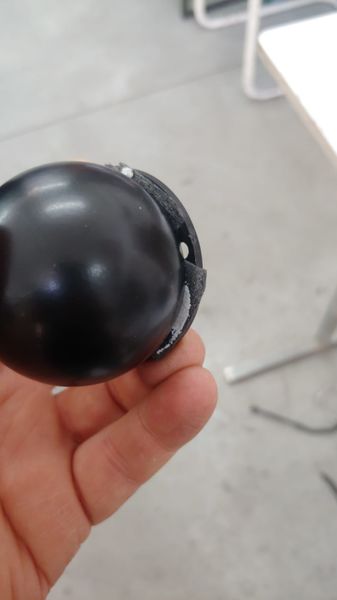

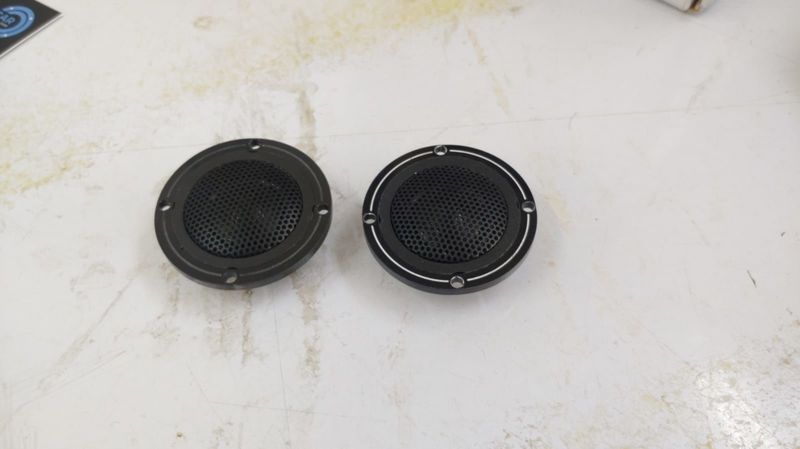

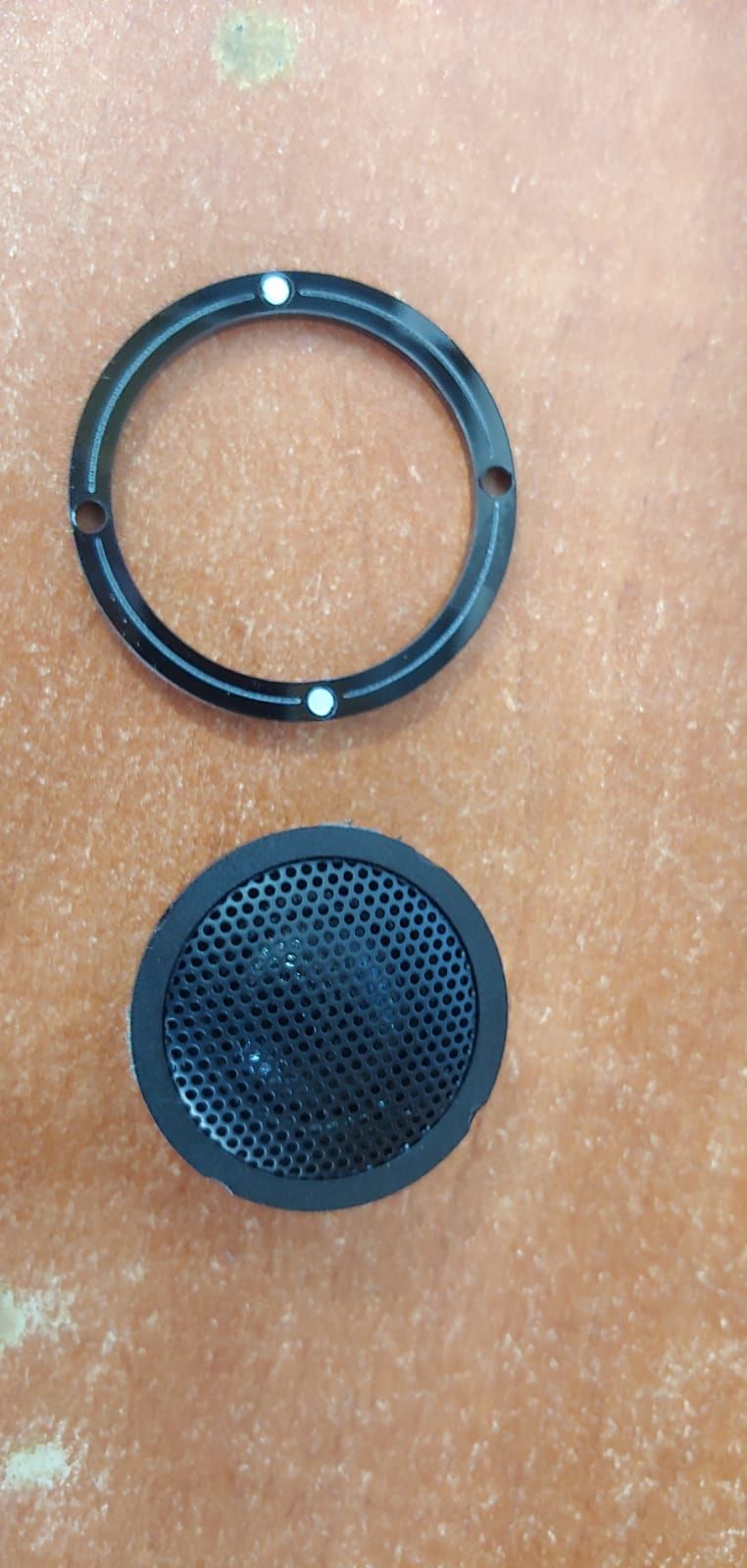

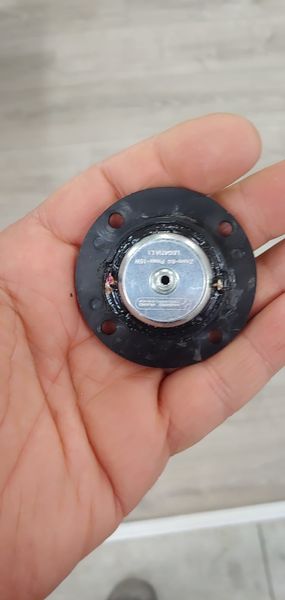

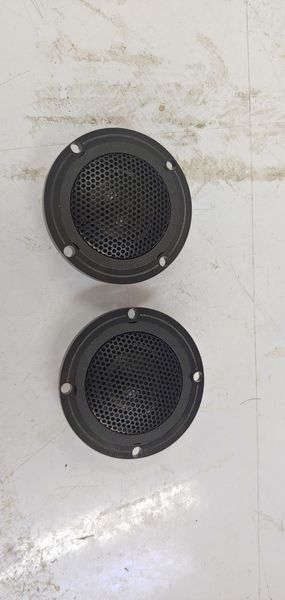

הטוויטרים והמידריינג'ים ימוקמו בפודים - אממה הפודים שואל קאר ייצר לי על פי הPDF של HAT לטוויטרים האלה לא ממש היו תואמים ולכן הם היו צריכים לעבור "התאמה קלה" ע"י יוסי בכדי שאלו יהפכו מתאימים - במילים אחרות הטוויטרים הותאמו לפודים במקום ההפך... וגם קיבלו קונטור לבן.



המידבאסים יהיו המידבאסים המקוריים של הרכב נכון לשלב הזה - ככה אני רוצה להתחיל את החיים שלי עם מערכת מותקנת ואולי בשלב מאוחר יותר אשקול שדרוגים אם בכלל יהיה צורך בכך.

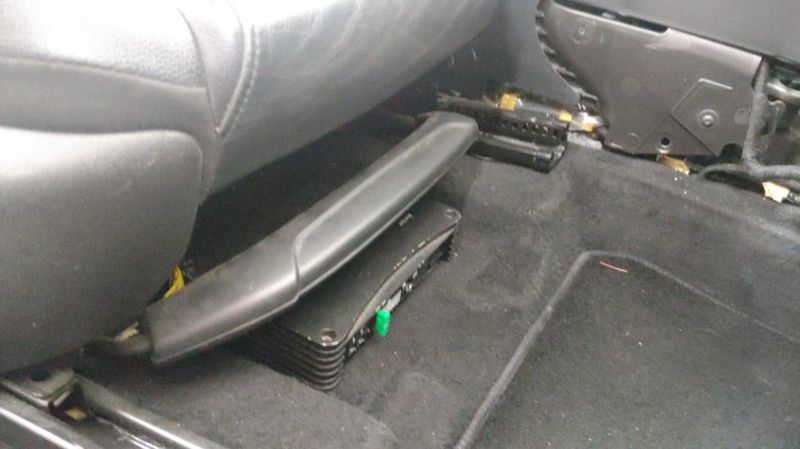

הסאב וופר והפרימה נכנסו שניהם תחת מושב הנוסע כאשר הסאב וופר בולט ממש מעט לבאר הרגליים של המושבים האחוריים - הילדים קטנים והרגליים שלהם לא מגיעות לשם גם ככה וזה בכל מקרה לא הרכב הראשי - הסובארו נוחה יותר למטרות האלה - בכל מובן.



שנתעלל בכם קצת?





ואז זה קרה:





וגם זה





וגם זה:



כן וגם זה:







אמממ וגם זה:







וזה:





וגם זה:









והכוון הוא פחות או יותר ככה:





כאשר הסאב וופר יהיה מאחורי הפרימה והפרימה - ביקשתי שתהיה גישה לפיוז שלו לכל מקרה שלא יבוא - וובכן הייתי אומר שהנושא הזה "פתור":





כן אני חושב שיש גישה לפיוז.

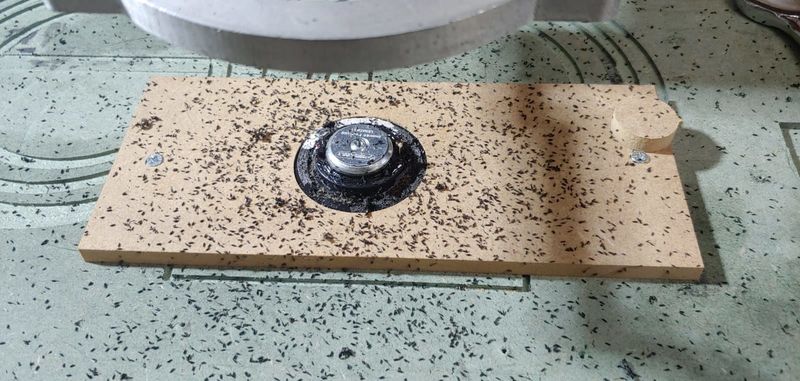

אח"כ אעלה לכאן שני סרטונים שמראים קצת מהפלא ההנדסי הזה שנקרא CNC וחיתוך בלייזר.

חיתוך בלייזר וCNC



[פבל 1,139]

הבנאדם הזה פשוט אומן. שמעתי עליו המון המון דברים טובים, וגם ראיתי כמה עבודות, אבל הייתי סקפטי (כמו שאני תמיד) עד שלא הייתי אצלו וראיתי את הניצוץ בעיניים. כשהוא שלף מהאוטו של אשתי כפתור ריק וחרט בו (עם המחרטה מהסרטון השני), בדיוק של מאיות מילימטר פתח עבור שקע ה-USB של המערכת שהוא התקין, ולאחר מכן כשהוא הכין מסגרת פלסטיק שנכנסה מסביב למסך של המערכת, הבנתי על מה כולם מדברים.



הוא לא "מתקין מערכות", הוא מה שנקרא .Master craftsman. אחד מאנשי המקצוע היחידים שיצא לי להכיר שאני יכול להשאיר אצלם את האוטו וללכת בלי לחשוב פעמיים.

[lanosforce 525]

יוסי הוא מה שנקרא בארה"ב פבריקאטור וגם קסטומייזר



העבודות שלו ברמה של סדנאות כמו אפיצ'לה, סימפליסיטי אין סאונד, קאר אודיו פבריקיישן וכך הלאה.

[Bobby2002 11]

חזק ביותר!!!



אז גם הסאב וגם המגבר נכנסו מתחת למושב נוסע? או שלא הבנתי. .
