מסך LG מדגם 55LS570Y, תאורה נעלמת לאחר זמן עבודה מסויים.


איציק נ.

פוסטים מומלצים

הטלויזיה נדלקת ועובדת ואז התמונה נעלמת.

הקול עדיין ממשיך והתמונה, אם מסתכלים בזווית מסויימת, עדיין קיימת אך ללא תאורה.

בהתחלה זה היה לפרקי זמן מאוד מאוד ארוכים (שעות) עד שזה התקצר לכמעט כלום.



קיבלתי אותה בחינם (לפני שנזרקת לפח) ואמרתי שאנסה לתקן.



ברחבי הרשת מצאתי מידע שאומר - תקלה סופר נפוצה.



בהתחלה חשבתי כרטיס, אחר כך ראיתי שמדובר ב"מחלה" בסטריפים של הלדים.

לטענת חלק מהחבר'ה בסירטונים - חלקם של ה LED-ים נשרפים ומעמיסים על השנאי או מקצרים.



אליאקספרס מלא בסטים חדשים של סטריפים LED לטלויזיות LG. הימור של כ 30-35$ לכל היותר לסטים של 8 עד 12 רצועות.



האם אני בכיוון הנכון או שיש עוד בדיקות לבצע ?



הגעה ל LED-ים מצריכה פירוק מושלם של המסך. עדין מאוד אבל לא משהו מסובך.

מירב הסירטונים ברשת מדברים על טלויזיות של 47" אבל מבחינת מבנה אני רואה שמדובר במבנה זהה מבחינת פירוק וכד'.

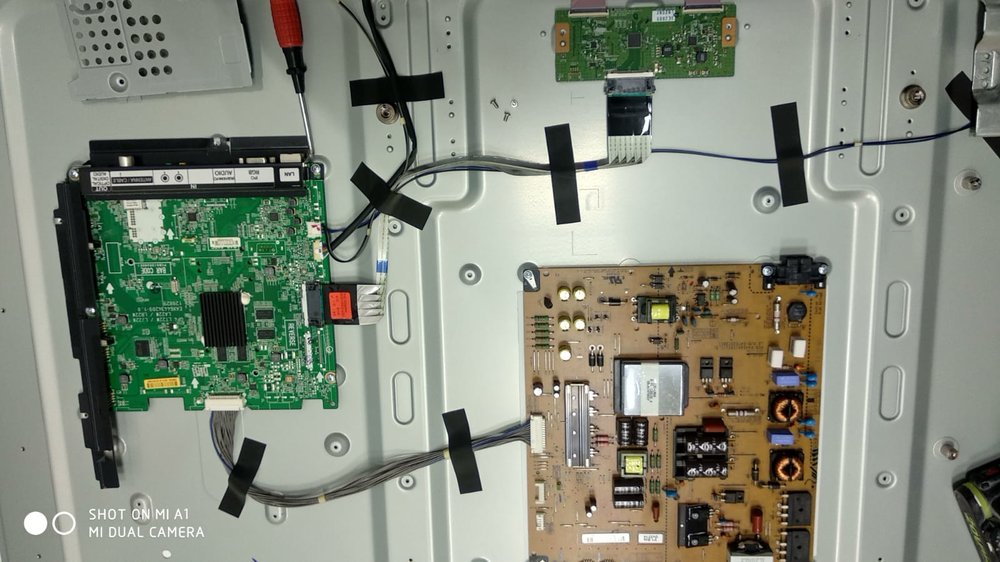

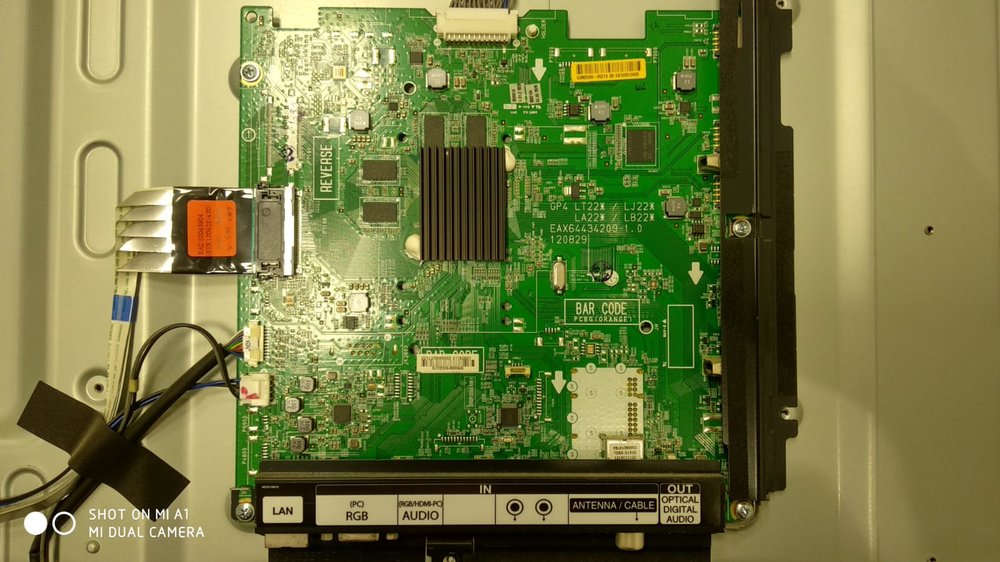

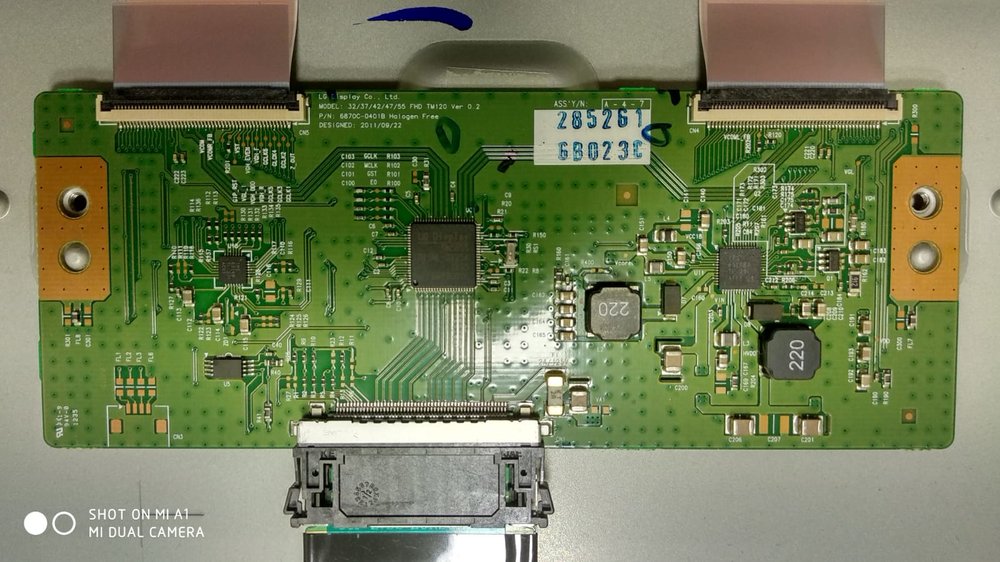

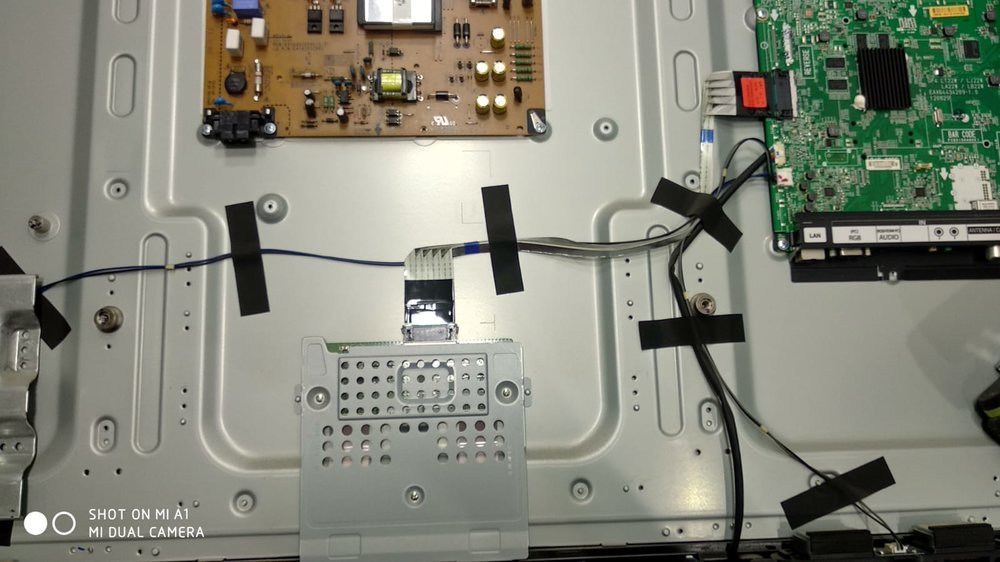

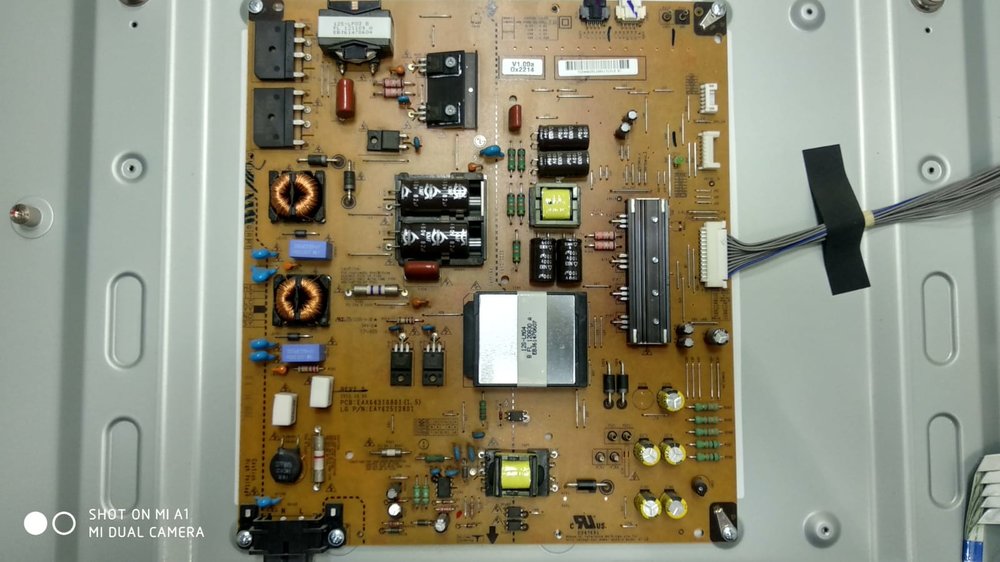

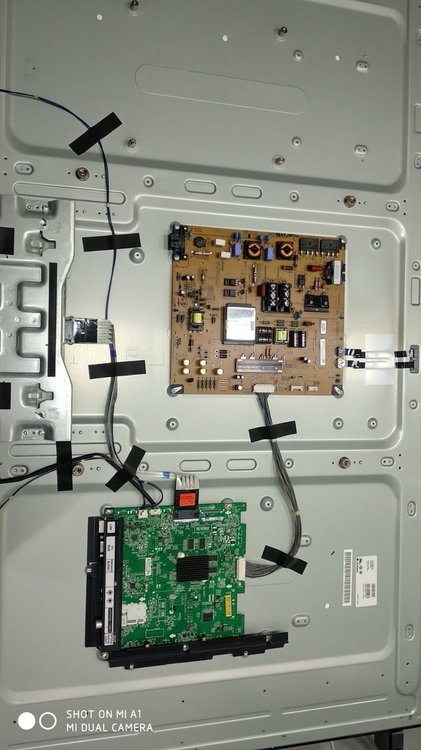

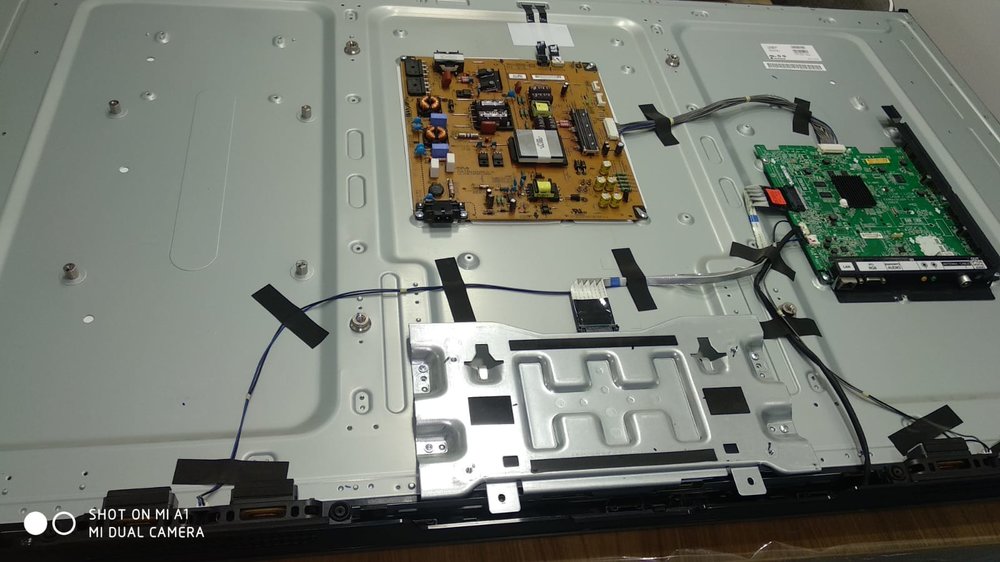

הנה כמה תמונות של המכשיר פתוח.



תודה מראש למי שעוזר :-)



איציק

WhatsApp Image 2019-06-08 at 22.04.18.jpg

WhatsApp Image 2019-06-08 at 22.04.18 (1).jpeg

WhatsApp Image 2019-06-08 at 22.04.18 (2).jpeg

WhatsApp Image 2019-06-08 at 22.04.18 (3).jpeg

WhatsApp Image 2019-06-08 at 22.04.19.jpeg

WhatsApp Image 2019-06-08 at 22.04.19 (1).jpeg

Peugeot 3008 MY18 1.6HDi 120Hp Automatic
   Citroen Berlingo XTR MY17
 1.6
HDi 100Hp Automatic

שיתוף קישור לתגובה
שיתוף באתרים אחרים

אני מחשיב את עצמי למנוסה ובעל ידים טובות ולמרות שכך כשזה קרה בטלוויזיה הפרטית שלי פשוט זרקתי אותה לפח. זה לא שווה את ההתעסקות ואיכות התיקון מוטלת בספק גם בגלל איכות הלדים וגם בגלל העדינות הנדרשת שבקלות רבה יכולה להרוס את הפנל.

אם אתה רוצה סתם להשתעשע בלי מחויבות אז זה סיפור אחר.





Sent from my iPhone using Tapatalk

קיבלת התראת משתמש בקארספורום - סיבה: שפה לא נאותה אנא חסוך מאיתנו את חוש ההומור הלא מצחיק שלך.
כל מה שעומד בין אדם, לאושר שלו, הוא היכולת להשלים עם כמה עובדות ולהבין שלא שווה להילחם עליהן.
שיתוף קישור לתגובה
שיתוף באתרים אחרים

אין לי בעיה להשתעשע עם התיקון, אני לא בדיוק צריך את הטלויזיה ופשוט לקחתי אותה לפני הפינוי לפח הקרוב.



לדעתי השד לא כזה נורא. כבר פירקתי את הטלויזיה עד הרכטיסים ולהוציא את המסגרת מסביב ולפרק את המסך לא נראה מסובך בכלל.



על פניו זה פרוייקט שניתן לביצוע ואם אפשר להציל את הטלויזיה ב 100~ ש"ח, מה רע ?



איציק

Peugeot 3008 MY18 1.6HDi 120Hp Automatic
   Citroen Berlingo XTR MY17
 1.6
HDi 100Hp Automatic

שיתוף קישור לתגובה
שיתוף באתרים אחרים

זה הימור, השאלה אם זה ההימור לכיוון הנכון.

כששמים תמונה בהירה מלאה על כל המסך, לא רואים נקודות שחורות או קטעים שחורים שיכולים להעיד על לד שרוף (או לדים שרופים).



השאלה הנשאלת היא - האם למרות הכל להחליף אותם או לא...?



בסירטונים בהם נצפו טלויזיות עם לדים מקצרים, הדבר היחידי שקורה זה הבזק אור בהתחלה ואחכ המסך חשוך לחלוטין. בחלק הממקרים רואים את לוגו של LG לכמה שניות ואז נעלם.



כאן המקרה קצת שונה.

Peugeot 3008 MY18 1.6HDi 120Hp Automatic
   Citroen Berlingo XTR MY17
 1.6
HDi 100Hp Automatic

שיתוף קישור לתגובה
שיתוף באתרים אחרים

הפירוק של המסך מאוד עדין כל טעות קטנה תהרוג אותו.



אפשרות נוספת ספק שמכבה את עצמו בגלל עייפות החומר, יש מצב שתחליף לדים ואז תצטרך להחליף גם ספק.



בתור קטע זה סבבה לנסות אבל אל תתבאס אם הניתוח יצליח והחולה ימות.





Sent from my iPhone using Tapatalk

קיבלת התראת משתמש בקארספורום - סיבה: שפה לא נאותה אנא חסוך מאיתנו את חוש ההומור הלא מצחיק שלך.
כל מה שעומד בין אדם, לאושר שלו, הוא היכולת להשלים עם כמה עובדות ולהבין שלא שווה להילחם עליהן.
שיתוף קישור לתגובה
שיתוף באתרים אחרים

כרטיס ספק קומפלט בין 25 ל 55 דולר.

כרטיס tcon עולה 20-25 דולר.



בינתיים הפעלתי את המסך כבר לפני 3 שעות ואני נותן לו לעבוד במטרה לשחזר את התקלה המסתורית.

Peugeot 3008 MY18 1.6HDi 120Hp Automatic
   Citroen Berlingo XTR MY17
 1.6
HDi 100Hp Automatic

שיתוף קישור לתגובה
שיתוף באתרים אחרים

מעדכן:

הטלויזיה פעלה 3 שעות בלי בעיה, ואז החלטתי להעביר אותה למקום אחר.



כשהעברתי והדלקתי - התקלה הופיעה (אין תאורה, יש סאונד\תמונה).

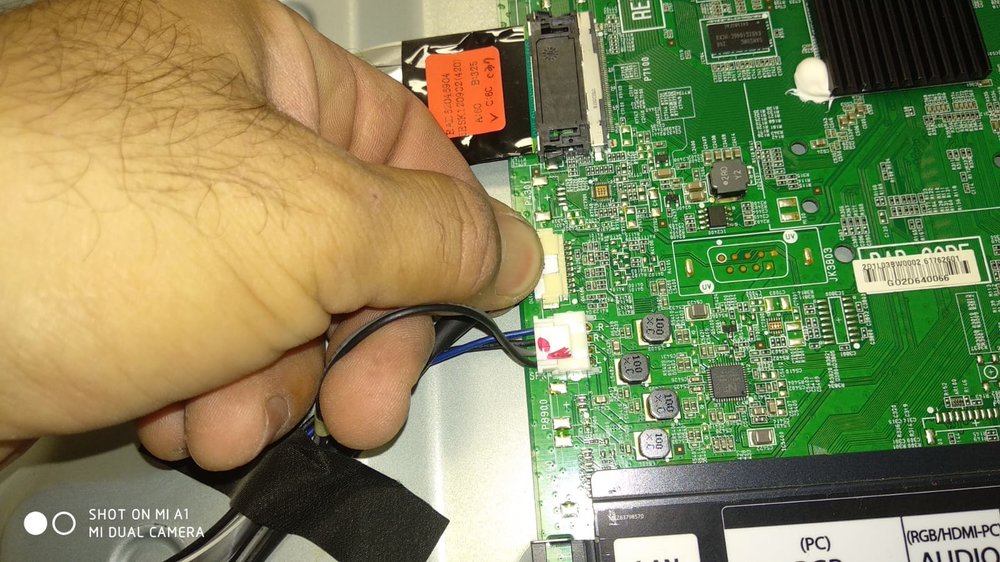

בדקתי מתח על הכרטיס - יש מתח ללדים (בין 90 ל 50 וולט, כנראה אחד מקצר או דפוק).

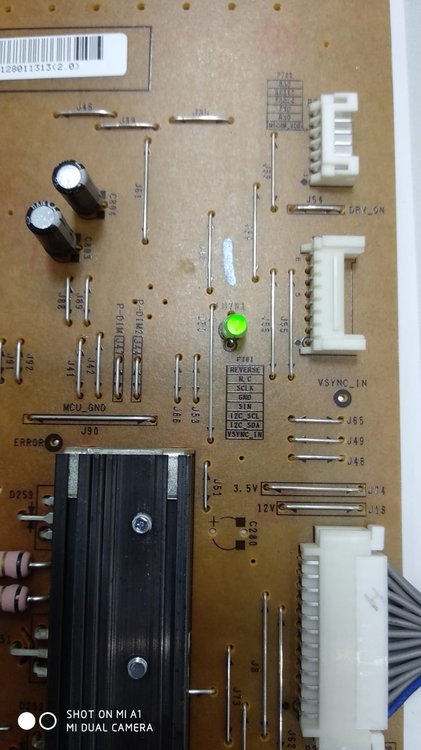

פתחתי את המכסה האחורי שוב, וגיליתי LED מהבהב 4 פעמים (בכל "סשן").

יש כאן קוד תקלה שצריך לפענח.

לפי מיקום ה LED על הלוח, ביצעתי חיפוש ברשת ומצאתי הרבה תקלות שמדברות על LED במיקום LD701 על הלוח בטלויזיות של LG.



אצל כולם יש בעייתי פסים של הלדים.

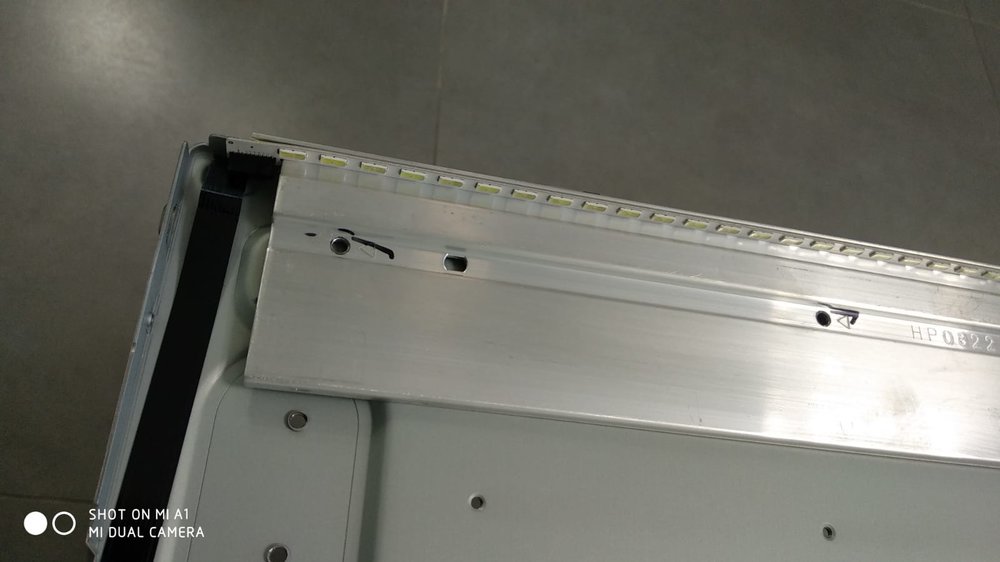

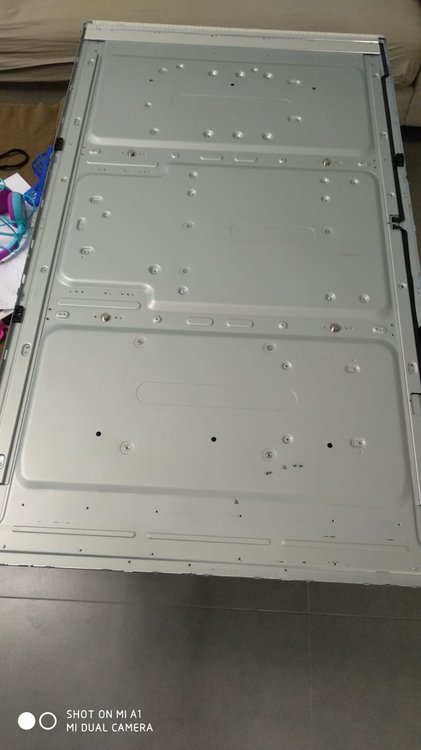

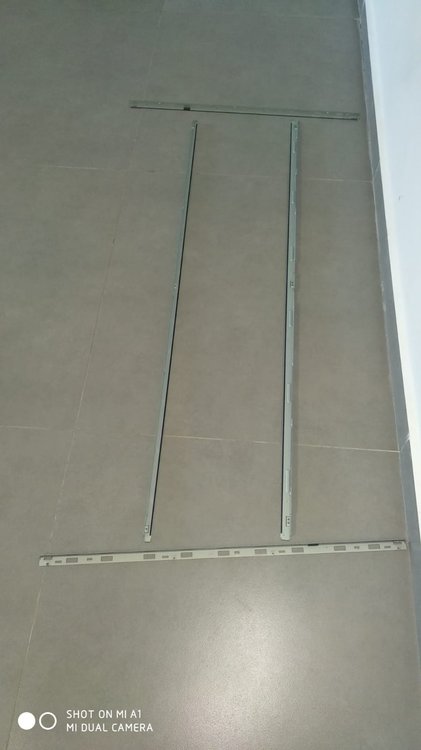

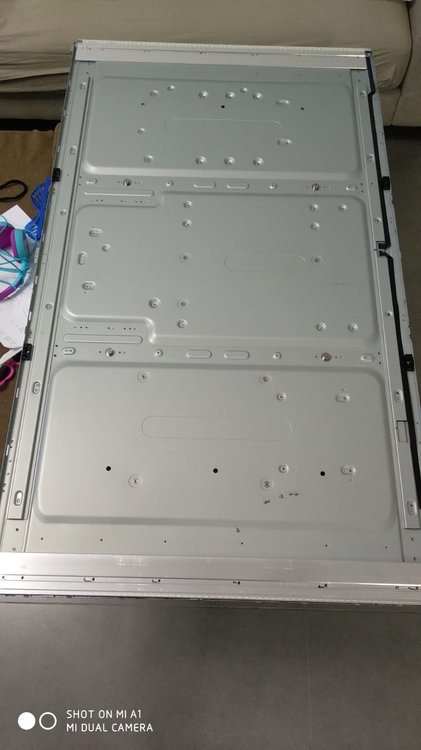

פירקתי את המסך לגורמים ומצאתי שבניגוד לרוב הסירטונים שנמצאתי, אצלי יש סה"כ 2 פסים והם בכלל לא לרוחב אלא לאורך - בפינות, 1 בכל צד, סופר חזקים.

בצד אחד בוודאות יש LED אחד לא עובד, וכאשר התאורה יורדת יש לדים מהבהבים בצורה מוזרה וחלק לא עובדים בכלל.

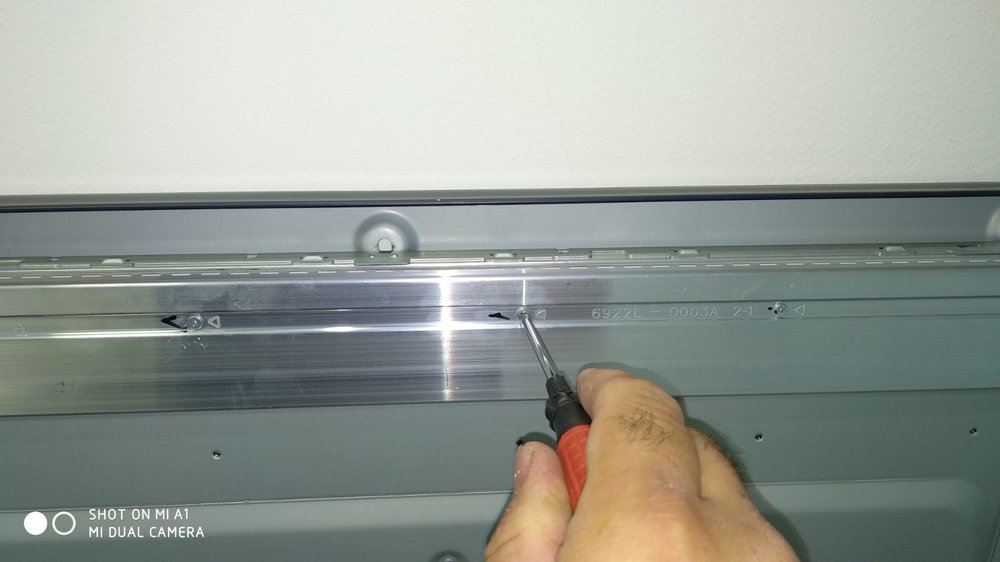

בקיצור, צריך להחליף 2 פסי לדים, אחד בכל צד. לא משהו מסובך במיוחד (הם יושבים על כנף מאלומיניום שמטרתה לפזר את החום).

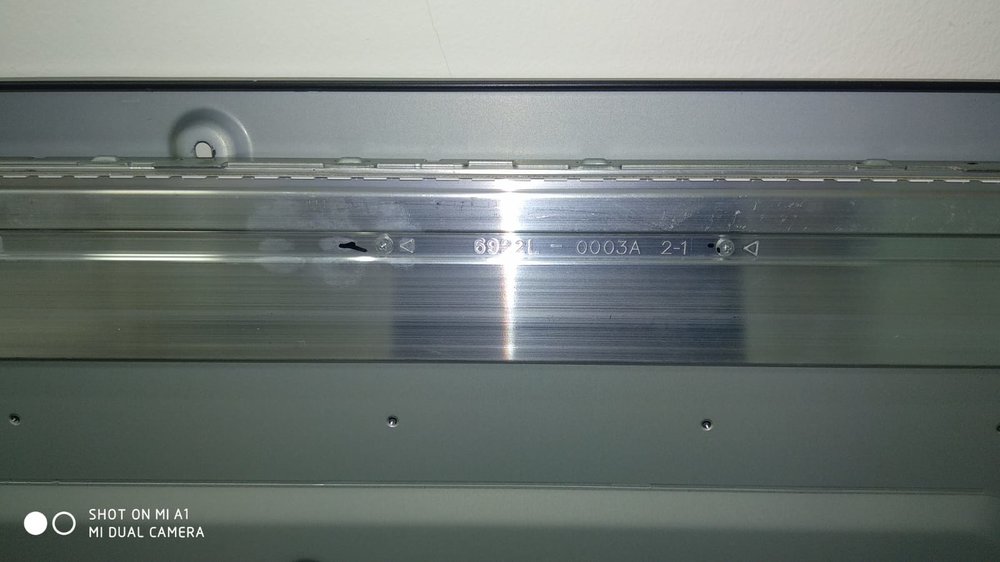

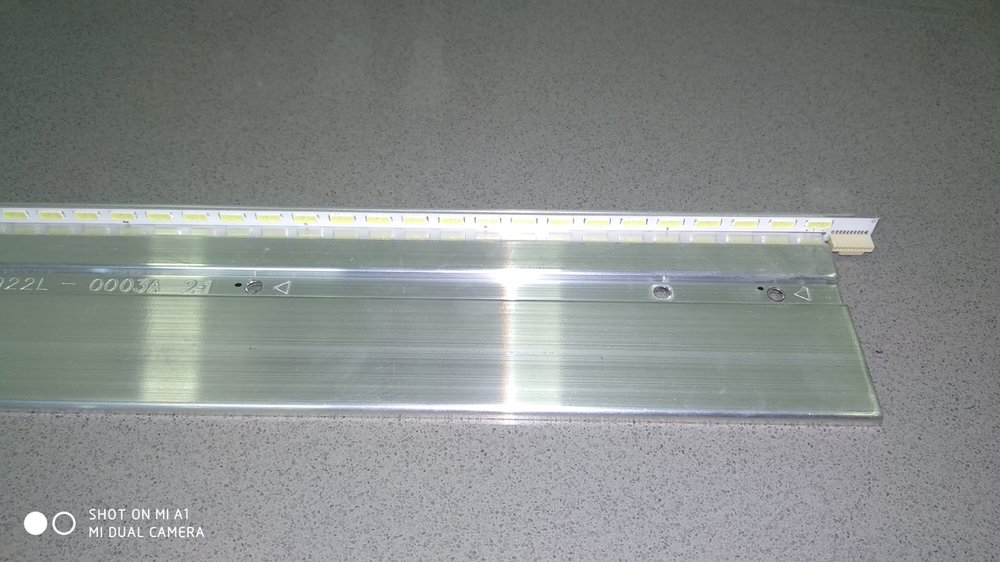

לפי המק"ט על החלקים (6922L-0004A לימני + 6922L-0003A לשמאלי) מצאתי באליאקפרס מוכר ב 26$ כולל משלוח עם ביקורות טובות (בודדות, אבל כולן 5/5) לסט *חדש*. הזמנתי.

יש כמה מוכרים שיש להם את החלקים ועושה רושם שאליאקספרס מפוצץ חלקי חילוף חדשים (כל כרטיס: ספק, TCON, לדים מכל הסוגים והמינים) למסכים של LG (חצי נחמה).



עדכונים - אחרי החלפת החלקים (בטח יקח כמה שבועות עד שיגיע).



איציק

WhatsApp Image 2019-06-09 at 17.56.26.jpg

WhatsApp Image 2019-06-09 at 17.56.26 (1).jpg

WhatsApp Image 2019-06-09 at 17.56.26 (2).jpg

WhatsApp Image 2019-06-09 at 17.56.26 (3).jpg

WhatsApp Image 2019-06-09 at 17.56.26 (4).jpeg

Peugeot 3008 MY18 1.6HDi 120Hp Automatic
   Citroen Berlingo XTR MY17
 1.6
HDi 100Hp Automatic

שיתוף קישור לתגובה
שיתוף באתרים אחרים

מחכים :shock:



גם אני מחכה :-)



המוכר כבר שלח את הפריטים יום אחרי שהזמנתי, כבר יש מספר מעקב.



אעדכן בצורה מפורטת יותר על פירוק המסך והשלבים בתיקון ברגע שהפסים יגיעו ואתקין אותם - וכמובן אם זה פתר את התקלה או לא.



איציק

Peugeot 3008 MY18 1.6HDi 120Hp Automatic
   Citroen Berlingo XTR MY17
 1.6
HDi 100Hp Automatic

שיתוף קישור לתגובה
שיתוף באתרים אחרים

  • 3 שבועות מאוחר יותר ...

מעדכן:



לפני כיומיים-שלושה נחתו הלדים אצלי (ליתר דיוק: במרכז מסירה ליד הבית) והלכתי לאסוף את החבילה.



החבילה מגיעה בתוך גליל\צינור פלסטיק בקוטר של בערך 3-4 ס"מ, על מנת שהחלקים לא ישברו או יתקפלו. חתיכה אחת ארוכה לכל צד של המסך.



ואכן - התכולה הגיעה במצב מושלם לגמרי.

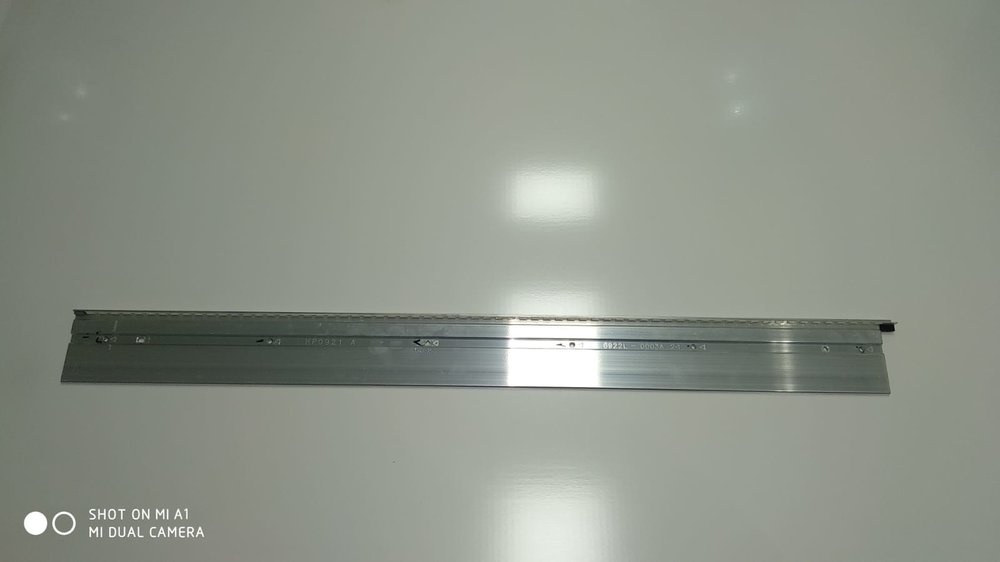

למראית עין: הגימור נראה... מדהים ! לא נופל מהמקורי. הדבק עצמו מעולה (דו צדדי) וגם עובי הפס אלומיניום שעליו יושבים הלדים - זהה למקורי.

חלק ממש איכותי.

משם האיכות ממשיכה גם למצב בפועל: לאחר ההרכבה הטלויזיה נדלקה, התאורה פשוטה מ-ע-ו-ל-ה וחזקה, ואין שום סימן או זכר לכך שמשהו בתאורה טופל או תוקן. מדהים.

השארתי את הטלויזיה לעבודה רצופה של כמה שעות - והתקלה שהיתה קודם לכן (מסך מחשיך לפתע) נפתרה לחלוטין.

פיניתי את הפנסוניק 50" לטובת ה LG 55" ובינתיים נראה שהאיכות מעולה.

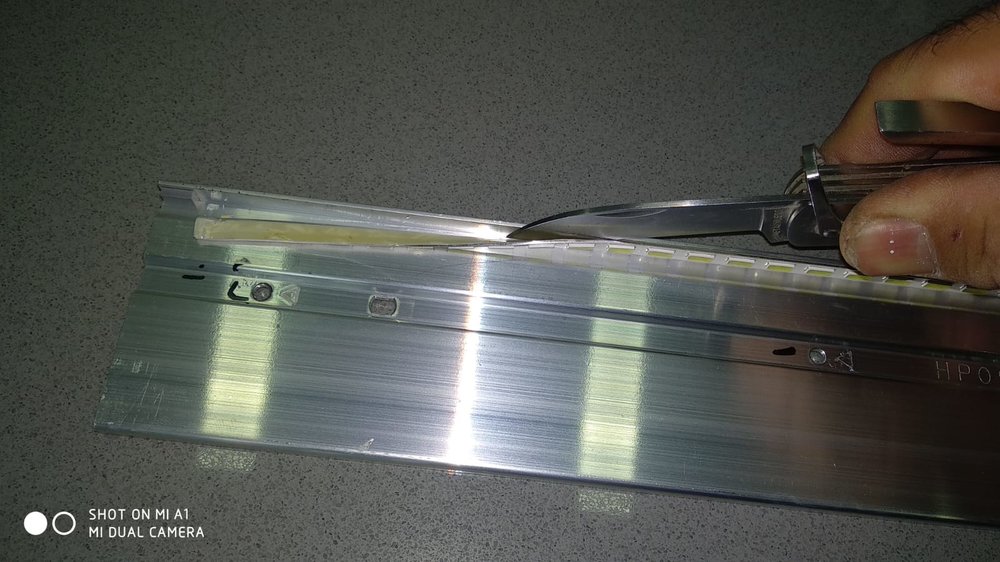

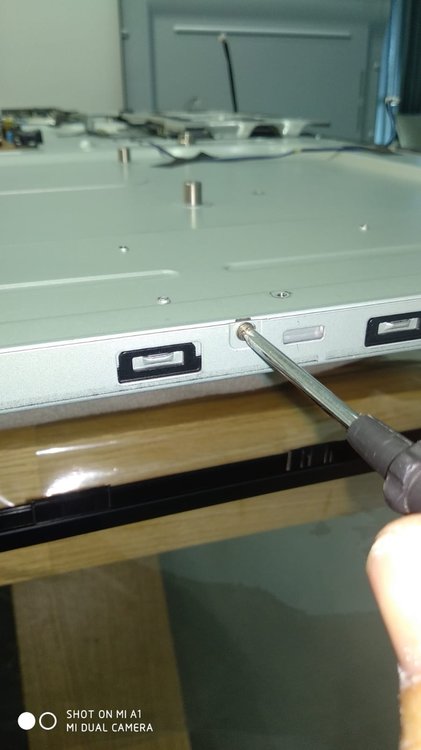

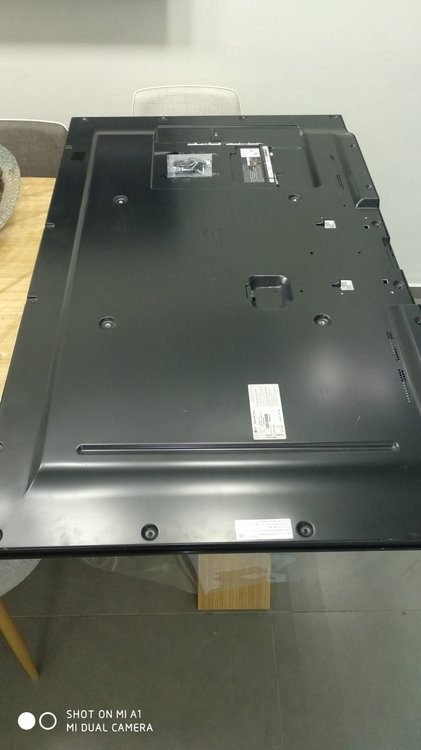

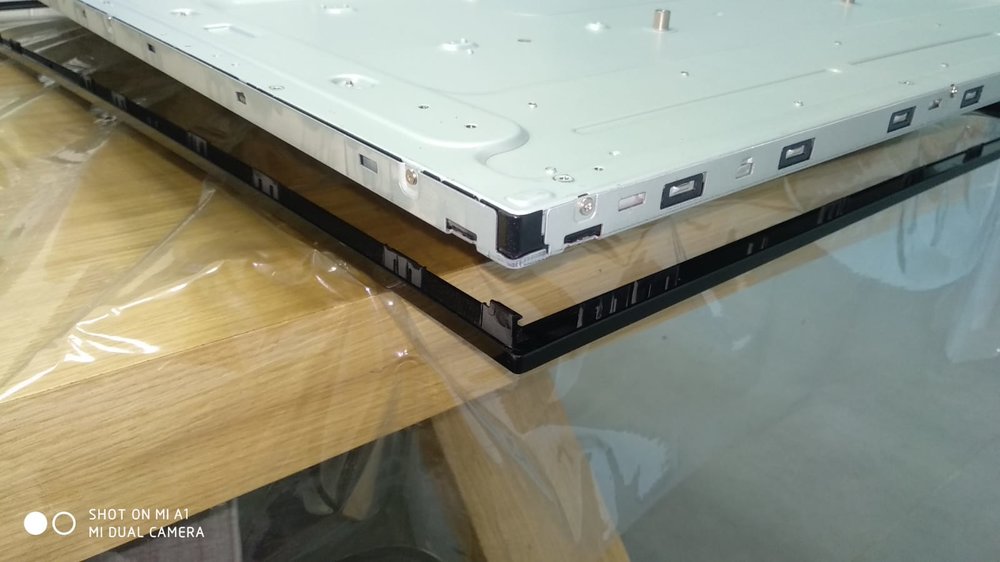

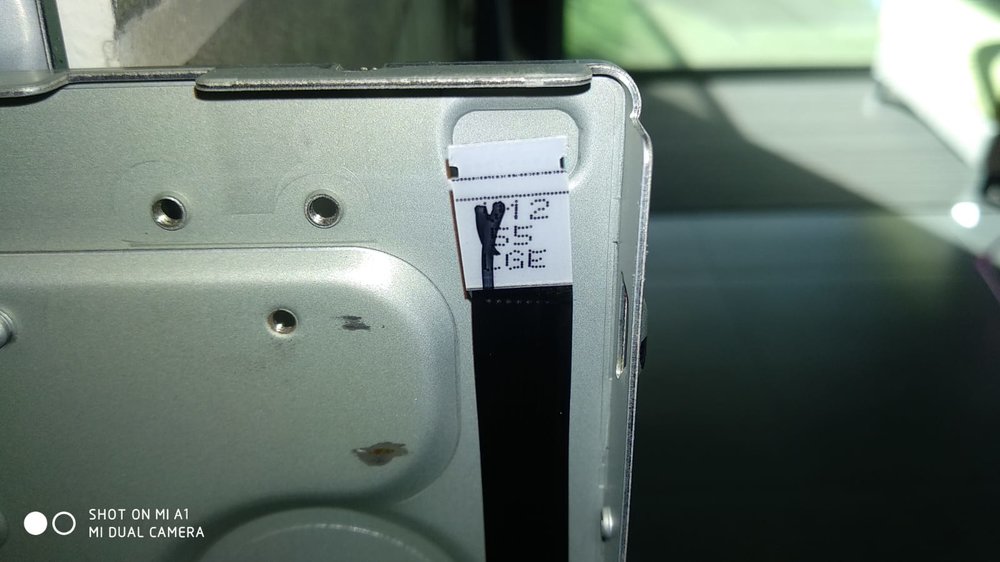

דגשים לפירוק והרכבה:

בפעם הראשונה שפירקתי את המסך והחזרתי, עשיתי זאת עם המסך כלפי מטה.

כשהחזרתי, החזרתי את החלק האחורי על המסך וסגרתי.

בדיעבד, זה לא טוב.



איך עובדת התאורה האחורית במסך ?

בגדול - פיזור התאורה מתבצע ע"י לוח פרספקס שבצידו אחד הוא חלק לחלוטין ובצידו השני הוא מחוספס\מנוקד.

החלק שהוא חלק במרקם שלו, פונה אחורה, והחלק המנוקד כלפי החזית, כלפי המסך.

כל העניין בנוי מ: "דף לבן", לוח פרספקס שקוף (נראה משהו כמו 5 מ"מ עובי), 3 לוחות שקופים (משהו כמו 1-2 ממ כל אחד) והמסך עצמו (סופר דק: משהו כמו 2-3 מ"מ - סופר סופר סופר שביר !!!! וסופר גמיש !!! סכנת נפשות).

אתם שואלים איפה הלדים נמצאים ?

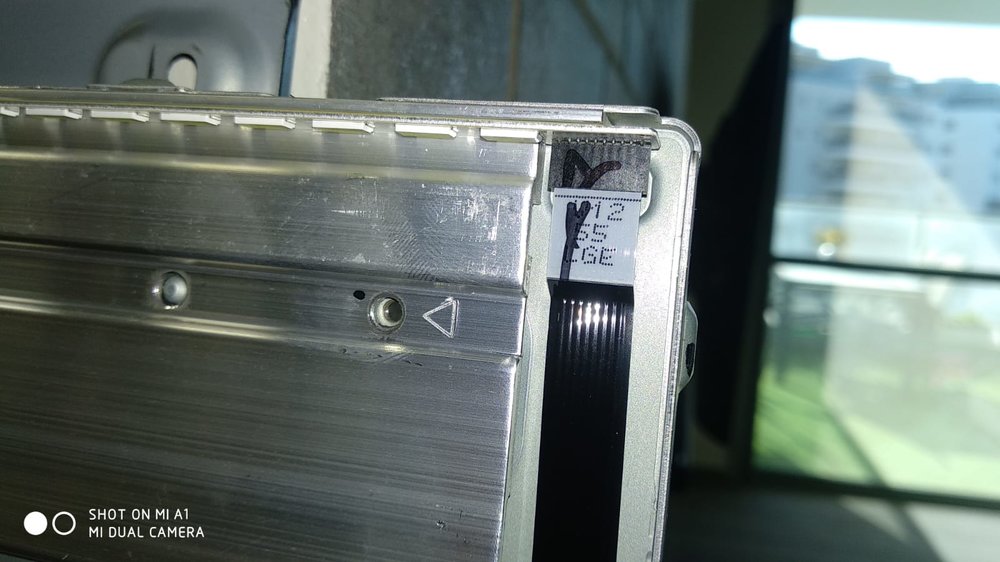

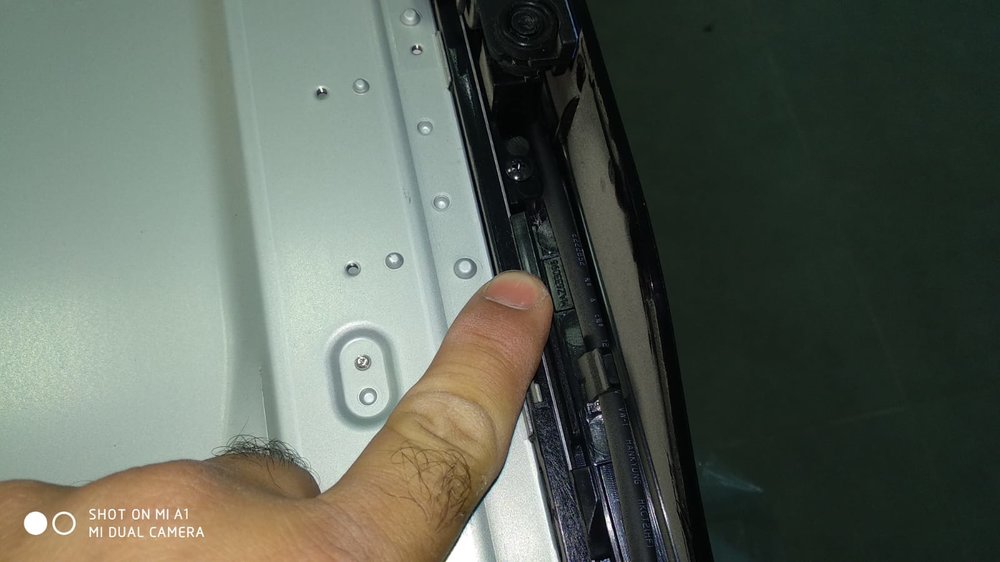

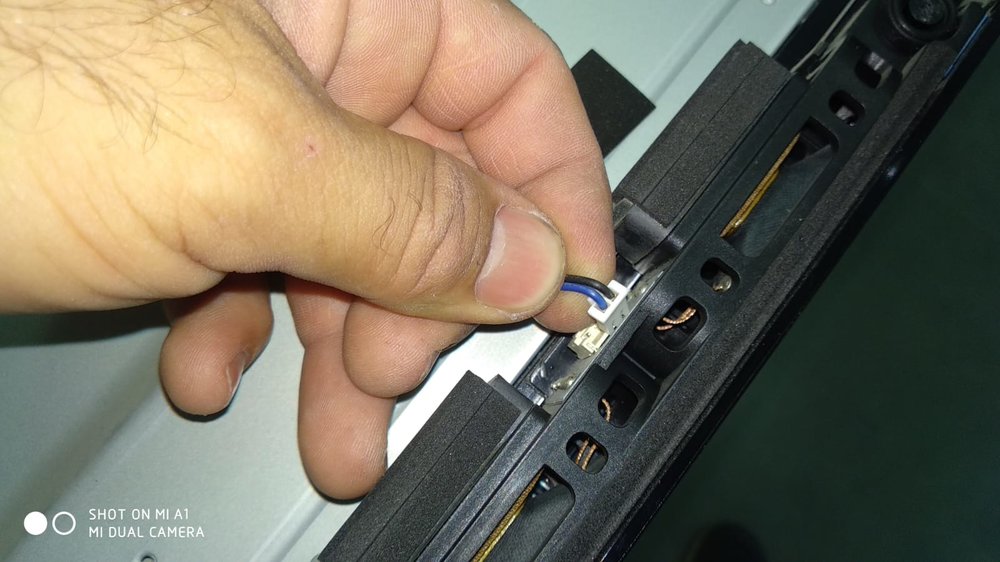

הלדים נמצאים בצדדים, פס אחד סופר חזק בכל צד, והם מאירים את הדופן של לוח הפרספקס השקוף.



חזרה לשלב הפירוק הרכבה:

בפעם הראשונה פירקתי והרכבתי את המסך לבדיקה.

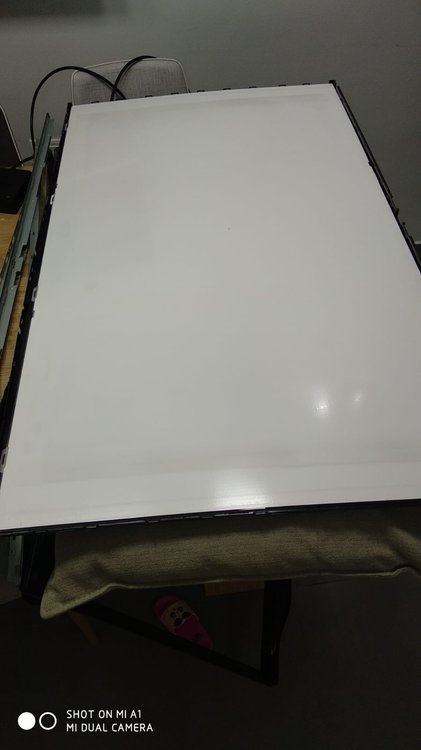

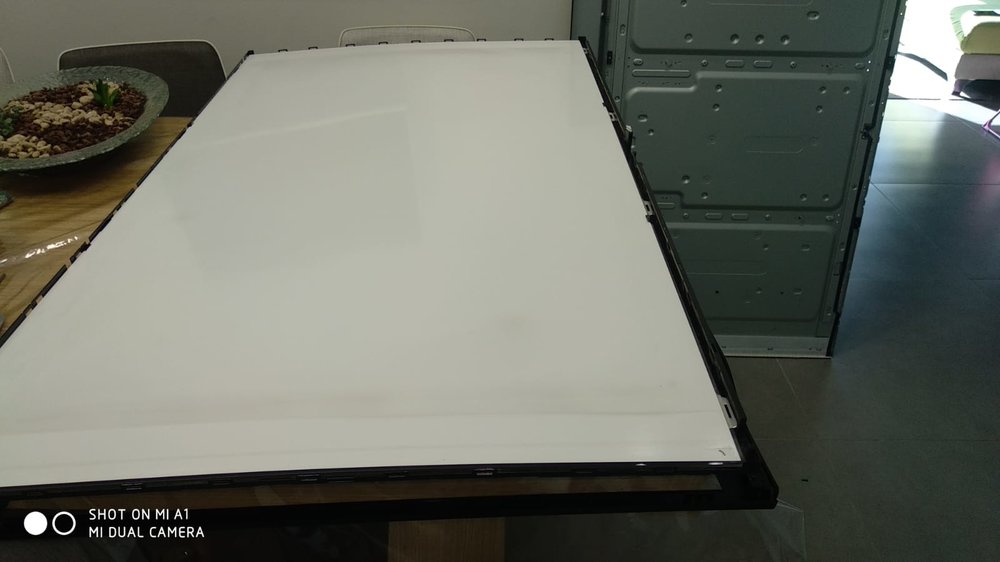

פיספוס של כמה מילימטרים בהרכבה גרם ל"דף הלבן" לקיפול קטן בצד. ("דף לבן" = מעין רפלקטור שנמצא בין הלוח פרספקס לגב המתכתי של המסך)

המשמעות של קיפול כזה בדופן המסך = חסימת הלדים = חצי מסך שמאלי נראה חשוך.

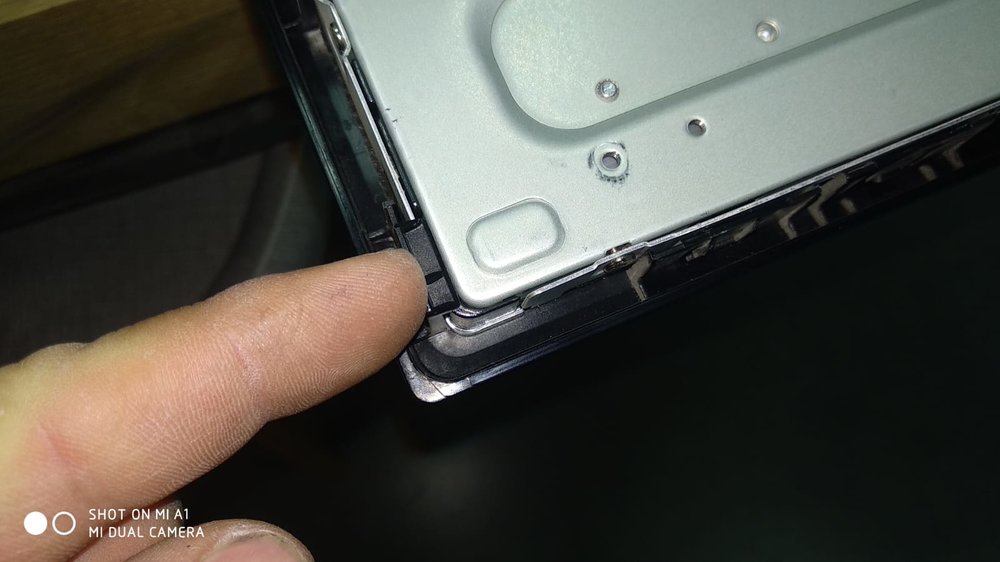

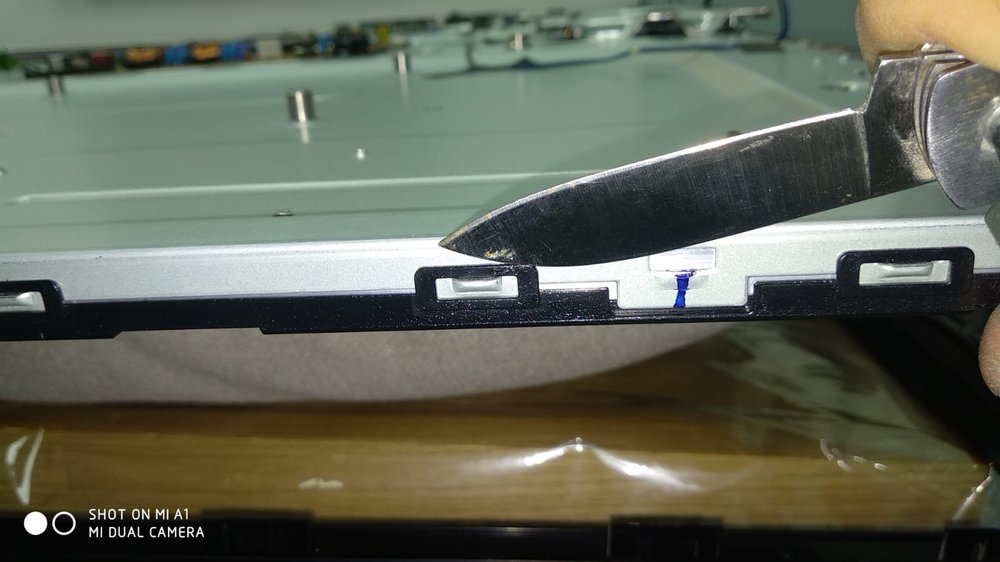

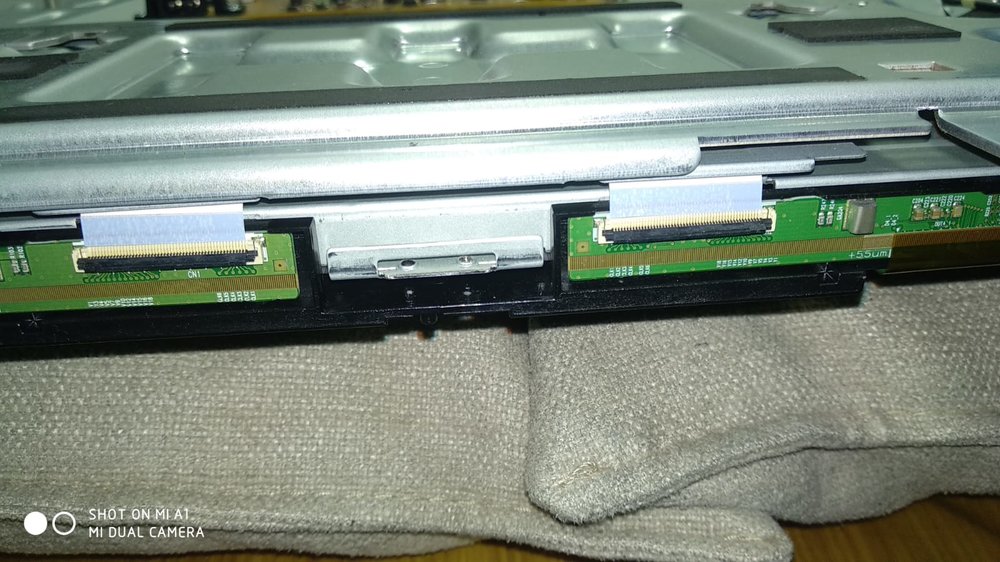

אז איך להרכיב בחזרה ?

קודם כל, לאט מאוד ובסבלנות רבה מאוד ועם *הרבה* שכל.

לא פשוט לתמרן את ההרמה של המסך, כי הוא שביר ברמות לא רגילות וכל הרמה לא נכונה יכולה לשבור אותו לרסיסים.

לעבוד עם 2 הידיים כמובן - ולאט.



אז שלב ההרכבה (הסופי) נעשה לא כמו בפעם הראשונה (כשהמסך פונה כלפי מטה) אלא הפוך.

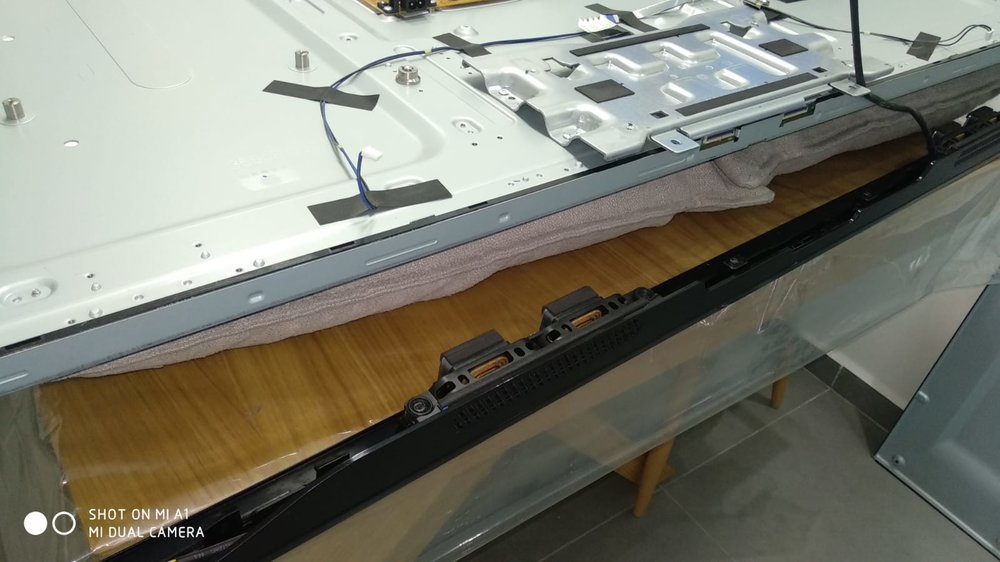

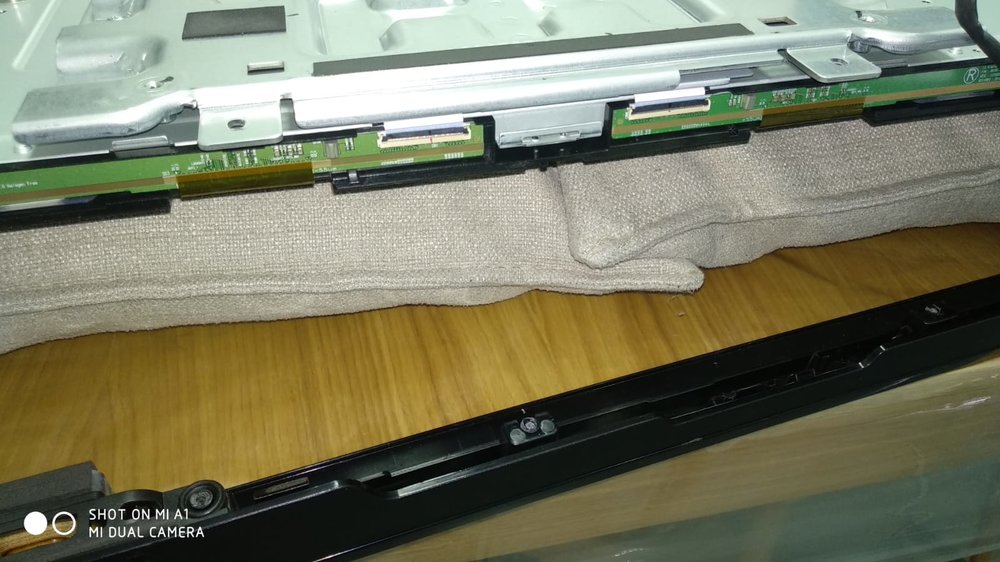

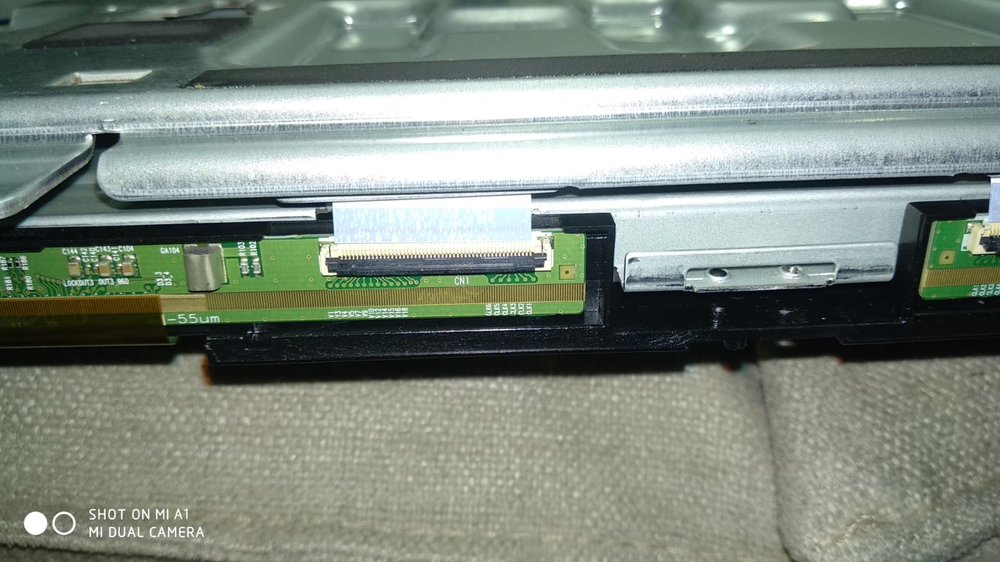

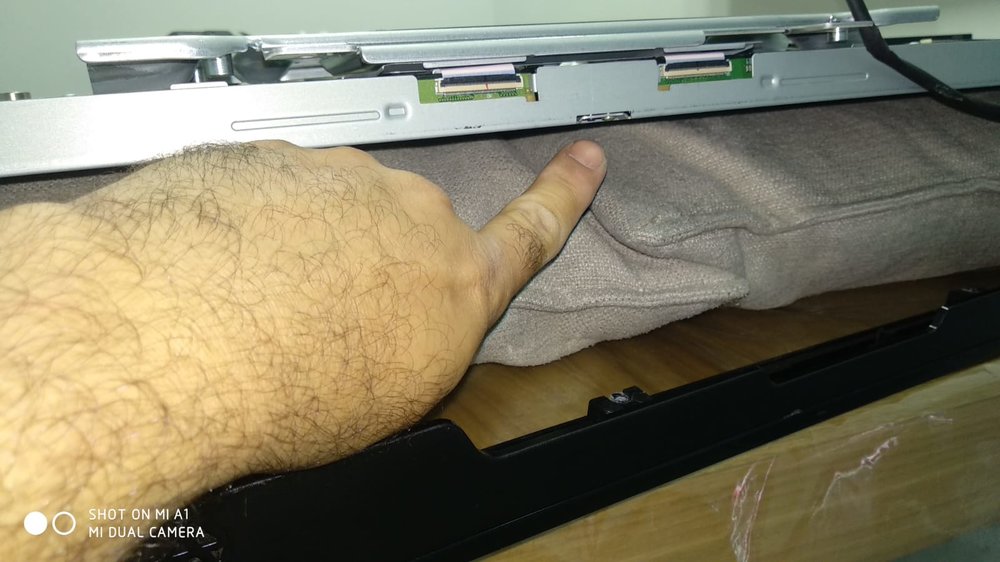

לקחתי 2 כריות והנחתי עליהן את גב הטלויזיה כאשר הכרטיסים נחים על הכריות.

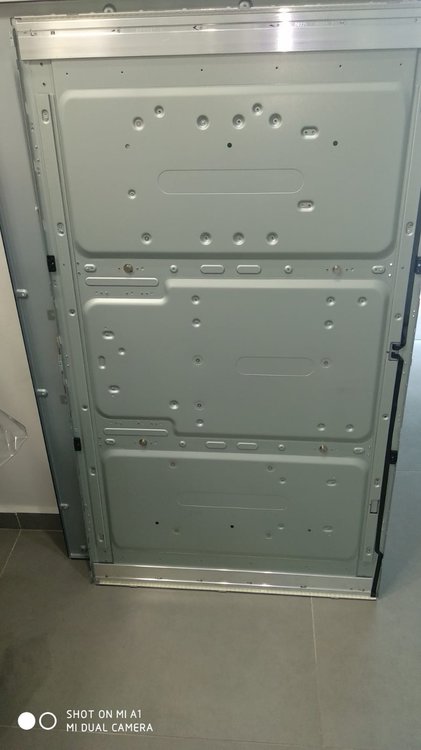

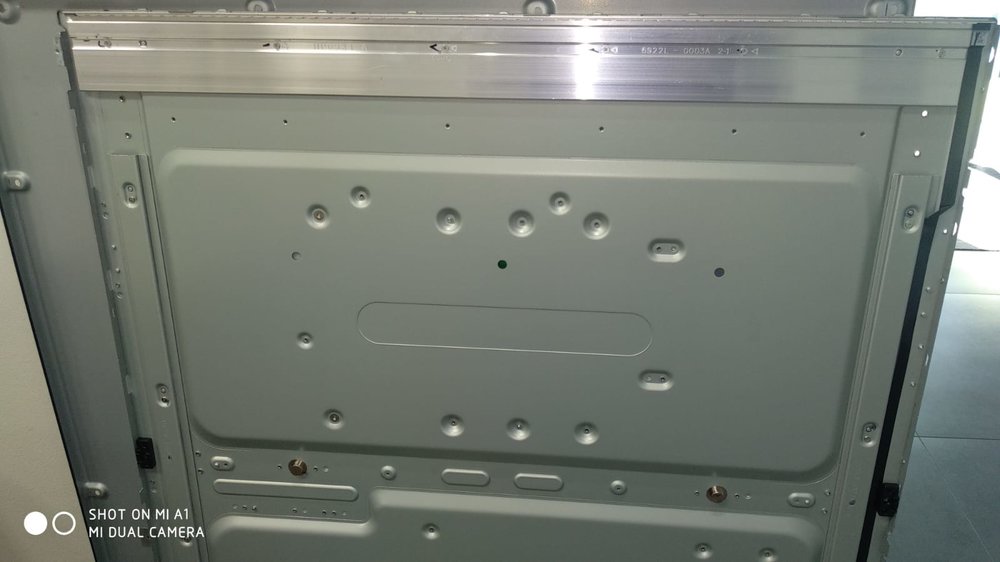

מולי אני רואה - 2 פסי הלדים ולוח מתכת.

לאחר מכן מניחים את ה"דף הלבן", עליו את הפרספקס השקוף, עליו את 3 הלוחות הדקים השקופים- ואז... אז מסדרים את המסגרת פלסטיק עם הקליפסים - ובסופו של דבר, על המסגרת פלסטיק השחורה יושב המסך !!!! יש מגרעת מיוחדת שמכילה בדיוק את המסך.

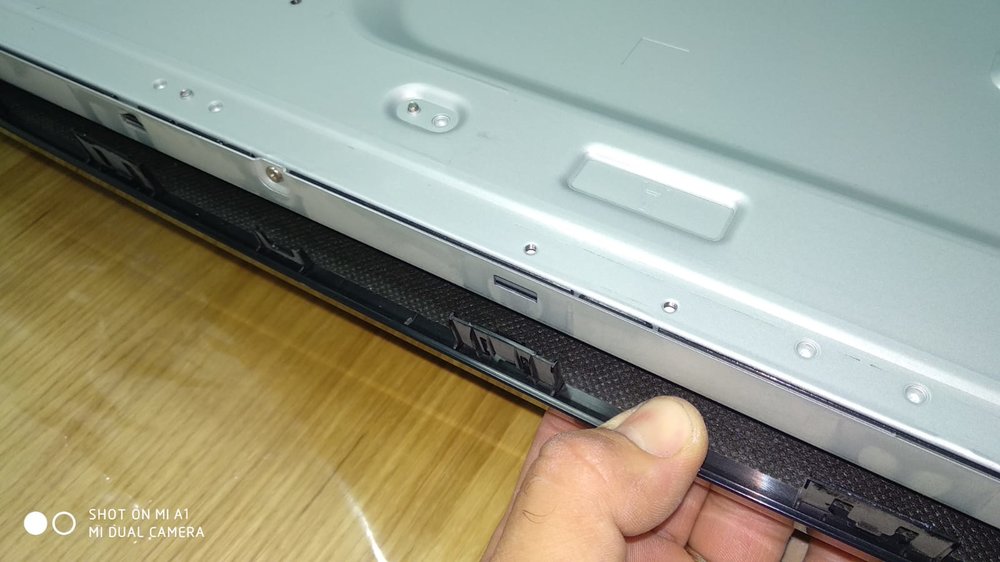

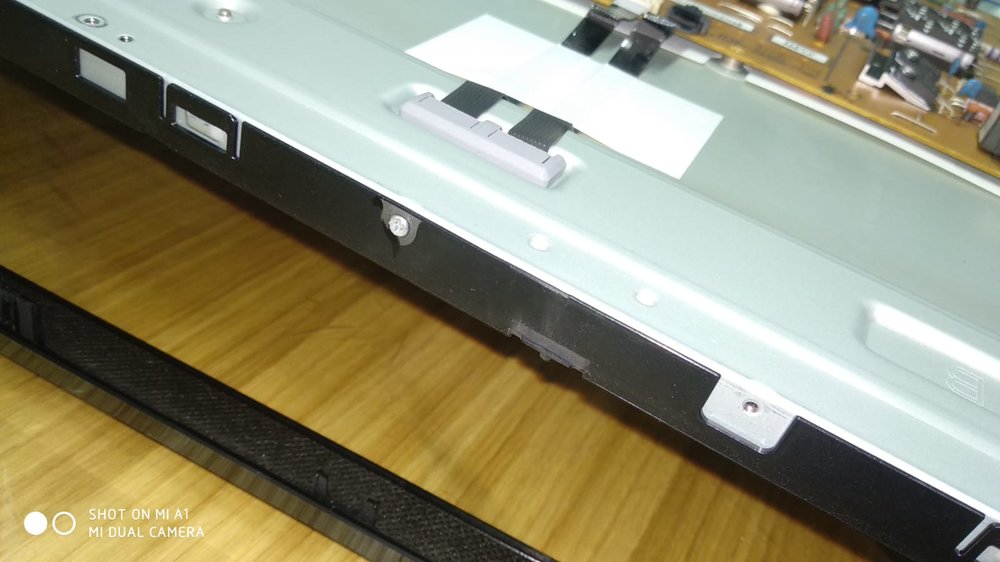

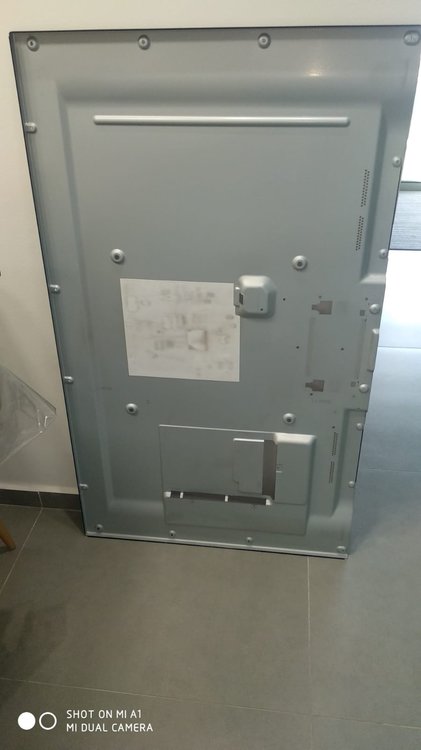

הנה כמה תמונות מהתהליך, למי שיש שאלות - Shoot.



איציק

WhatsApp Image 2019-06-26 at 20.50.39.jpg

WhatsApp Image 2019-06-26 at 20.50.39 (1).jpg

WhatsApp Image 2019-06-26 at 20.50.39 (2).jpeg

WhatsApp Image 2019-06-26 at 20.50.39 (3).jpeg

WhatsApp Image 2019-06-26 at 20.50.39 (4).jpeg

WhatsApp Image 2019-06-26 at 20.50.40.jpeg

WhatsApp Image 2019-06-26 at 20.50.40 (1).jpeg

WhatsApp Image 2019-06-26 at 20.50.40 (2).jpeg

WhatsApp Image 2019-06-26 at 20.50.40 (3).jpeg

WhatsApp Image 2019-06-26 at 20.50.40 (4).jpeg
