[פרוייקט מצולם] הח' משאבת מים - רנו קנגו 2003 1.9d d65 מנוע F8Q

[איציק נ.]

אז מה צריך בשביל להחליף את המשאבה ?



קודם כל, ג'ק הידראולי תקין וחתיכת עץ שתשמש כתמיכה רכה בין הג'ק לאגן השמן של המנוע.

סט בוקסות המכיל בוקסה 19 ממ, 16 מ"מ, 13 מ"מ ו 10 מ"מ.

מפתחות רינג 13 ממ, 10 מ"מ.

מברג\סט טורקס (T30) לפירוק כיסוי פלסטיק של התושבת מנוע

הכי חשוב - בוקסה E8 (טורקס נקבה), אחת קצרה ואחת ארוכה. חשוב ביותר - ידית ראצ'ט קטנה ככל שניתן !!! אם הבוקסה שלכם היא 3/8", שיהיה ראצ'ט 3/8". אם היא 1/4", שיהיה ראצ'ט 1/4".



בנוסף, מומלץ שיהיו לידכם:

סכין יפאנית, נייר לטש בגירעון 80 או 100 וחומר איטום (סיליקון לתחום הרכב, יש כמה אופציות אבל אפשר להשתמש אפילו בסופר 7).



חלפים:

משאבת מים ( כ 200 ש"ח)

נוזל קירור ( כ 80-100 שח)



זמן עבודה, כולל קללות וחתכים בכל חלקי הידיים: כ-3 שעות.



בהצלחה !



[איציק נ.]

שלב ראשון - פירוקים:

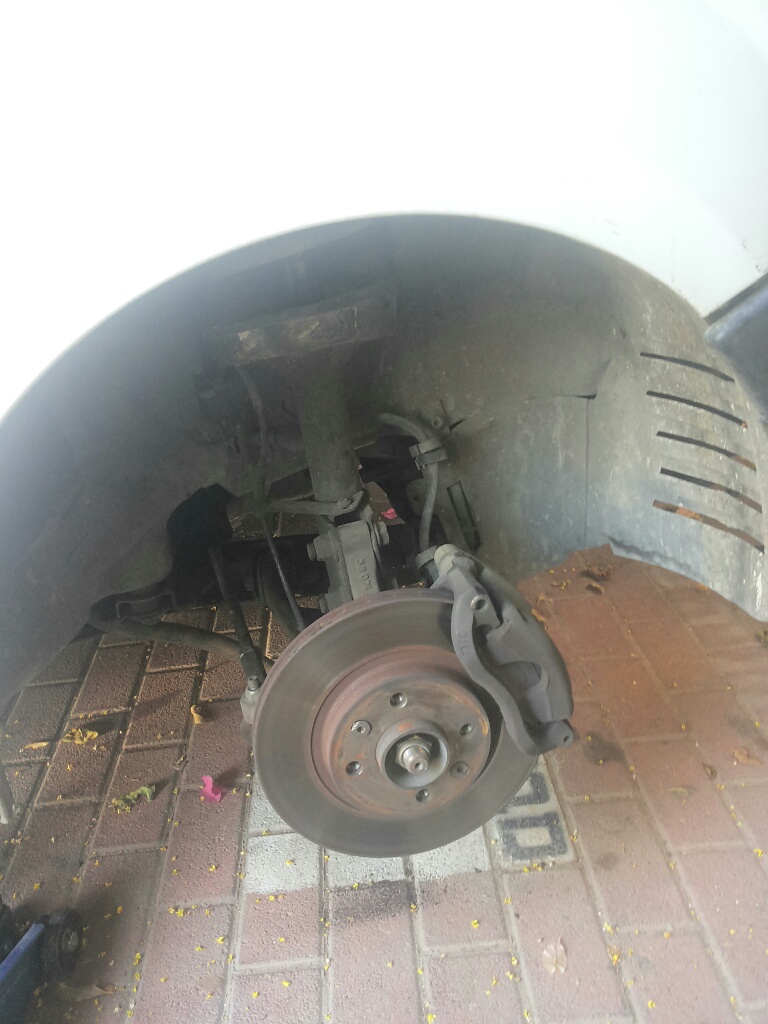

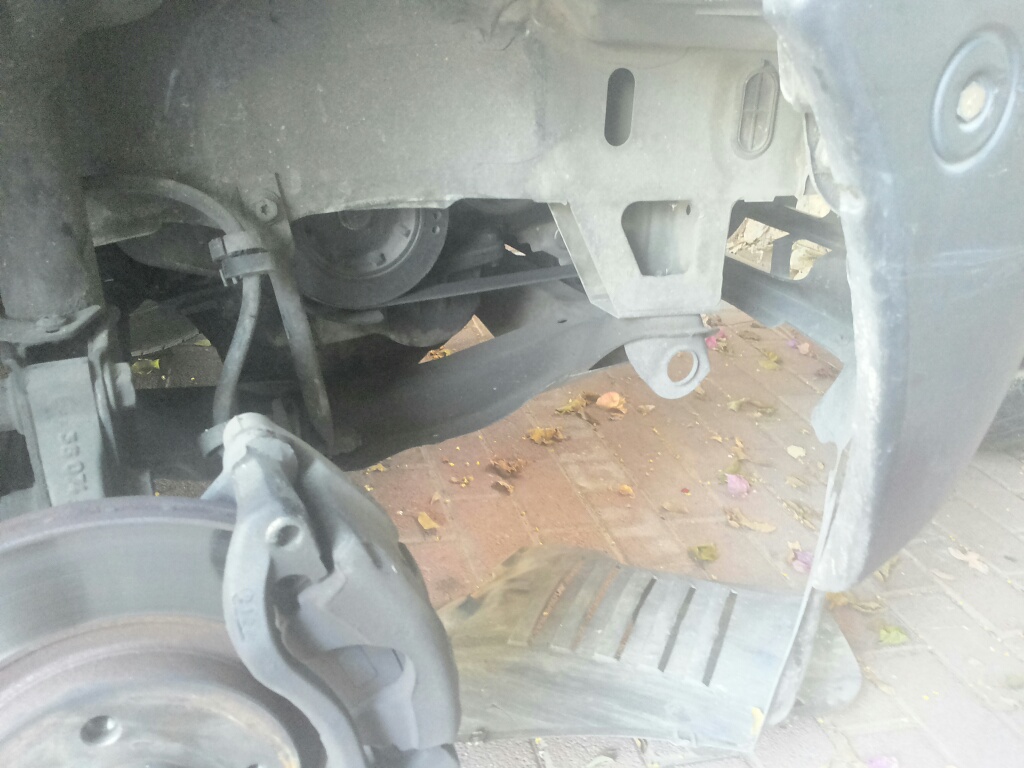

1. פירוק גלגל

2. פירוק ביטנה לגלגל

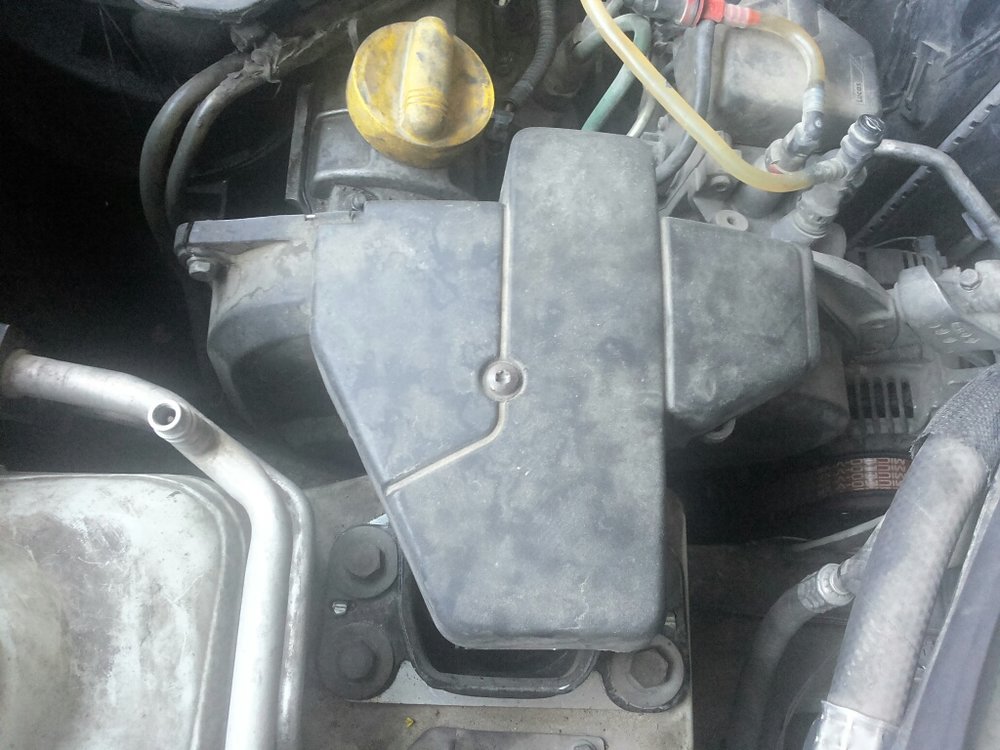

3. פירוק פלסטיק מגן לתושבת מנוע

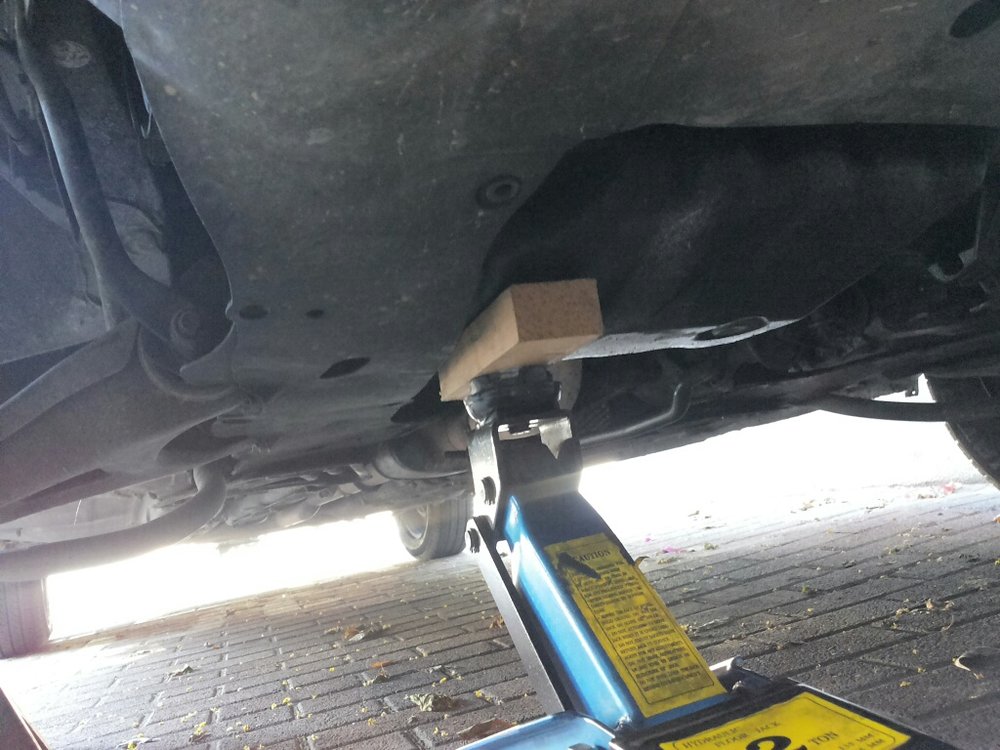

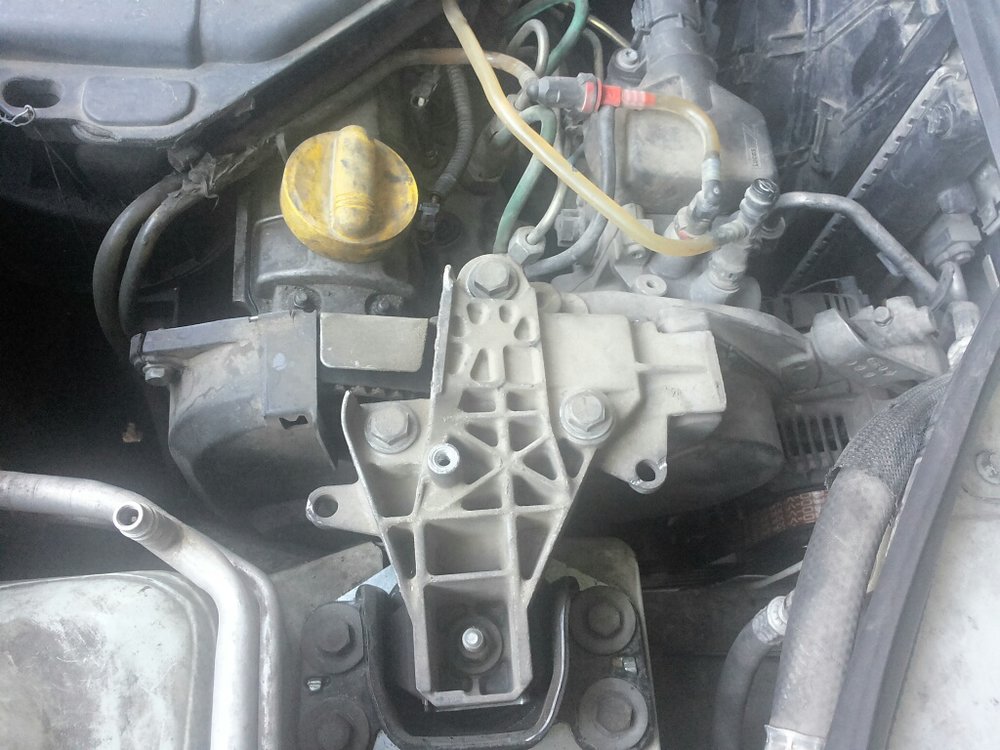

4. תמיכת המנוע עם ג'ק הידראולי

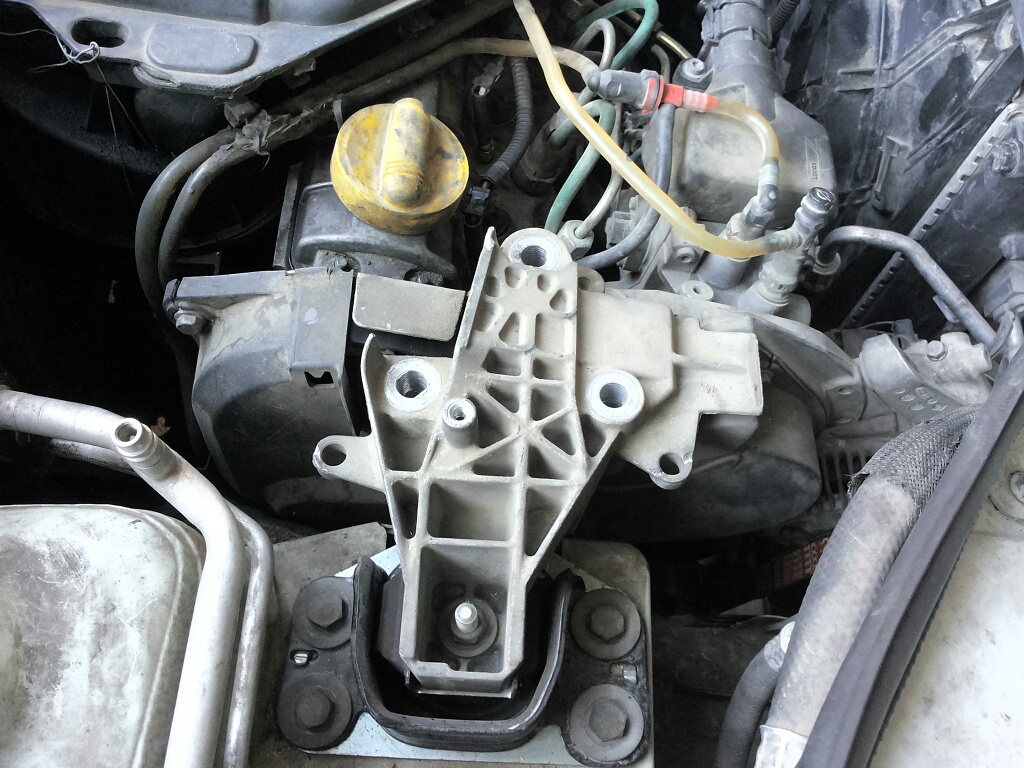

5-6. פירוק ברגי התושבת (3 ברגים ואום אחד, כולם בבוקסה 16 ממ)

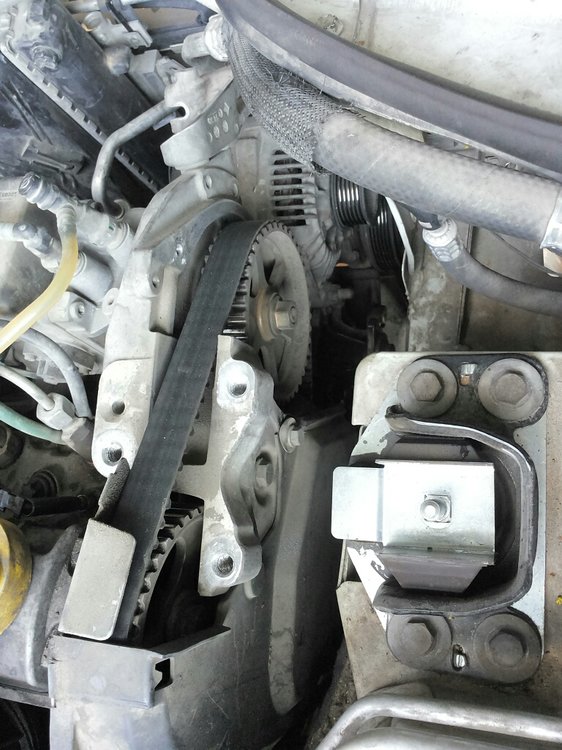

7. פירוק חלקי לכיסוי טיימינג לצורך ראות טובה יותר לכיוון המשאבה מלמעלה.

[איציק נ.]

ממשיכים הלאה בפירוקים:

1. מורידים את הג'ק לאט לאט וחושפים את הפולי של המשאבה.

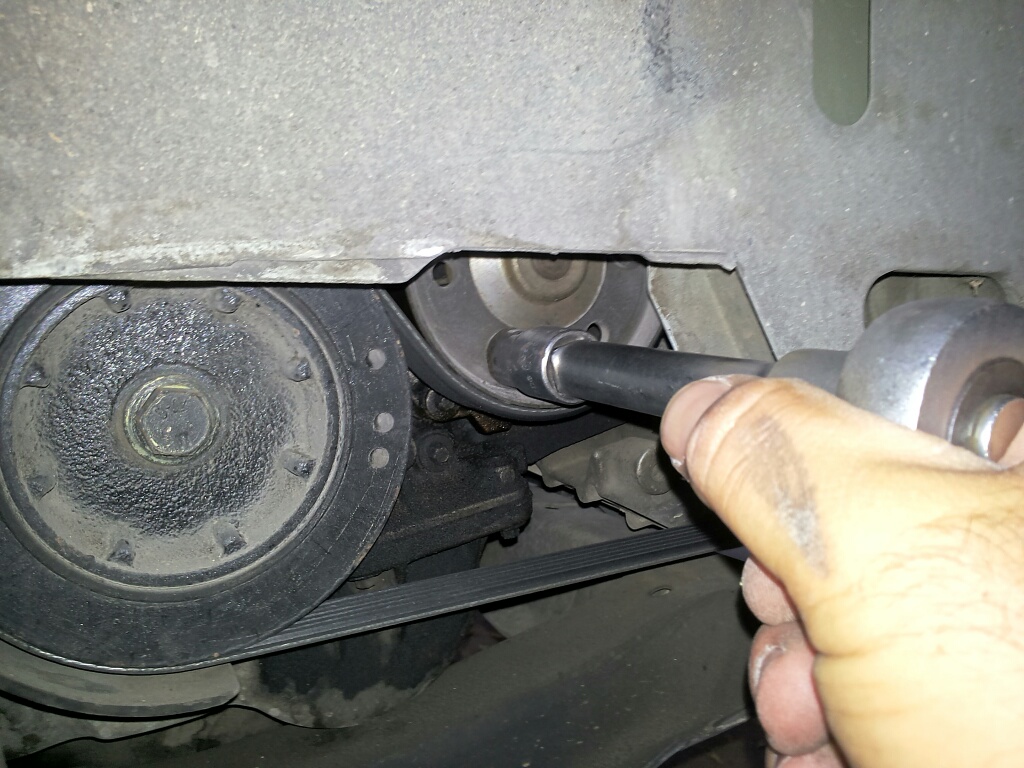

2. באמצעות בוקסות 13 מ"מ ומאריך, משחררים 3 ברגים שתופסים את הפולי למשאבה.

3. על האלטרנטור יש מותחן רצועה, בשביל לשחרר אותו צריך קודם כל לשחרר אום הידוק 13 מ"מ עם מפתח רינג

4. בנוסף לשיחרור האום 13 מ"מ של המותחן, צריך לשחרר מעט את הבורג שתופס את האלטרנטור למנוע, ע"י שיוכל לזוז (כמו ציר) ולשחרר את הרצועה. מפתח או בוקסה 16 ממ הם הכיוון.

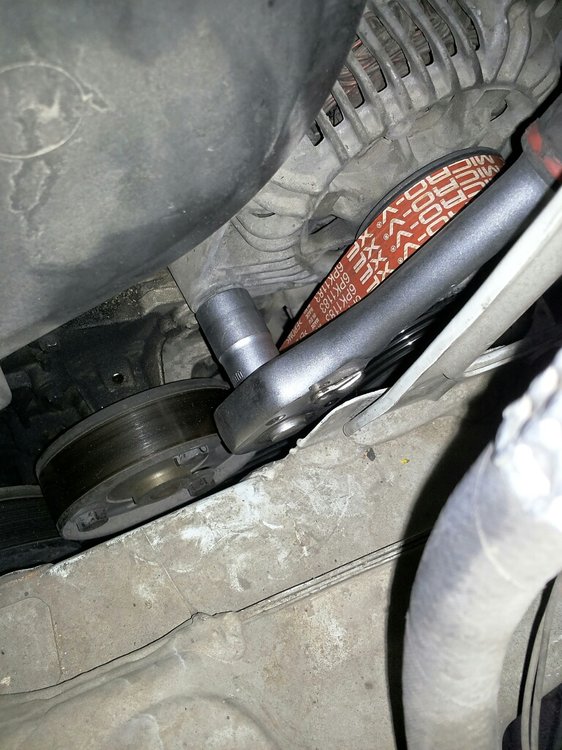

5. לאחר שיחרור הברגים הנ"ל, ישנו מותחן עם בורג 10 מ"מ שבסיבוב לכיוון פתיחה ישחרר את האלטרנטור.

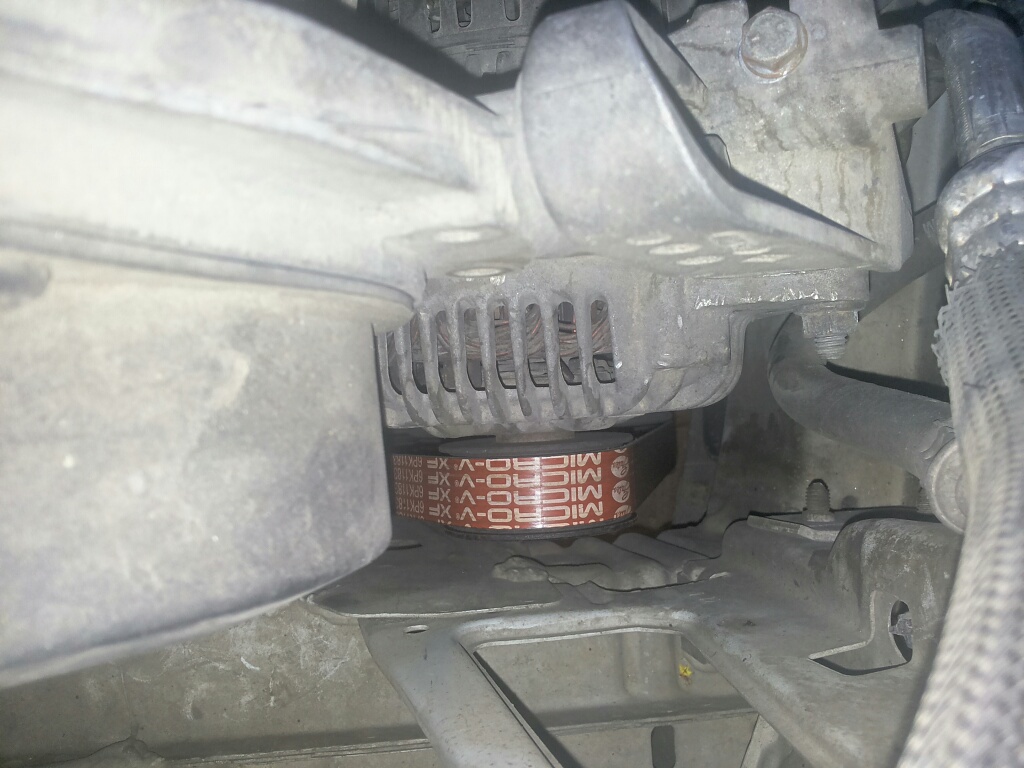

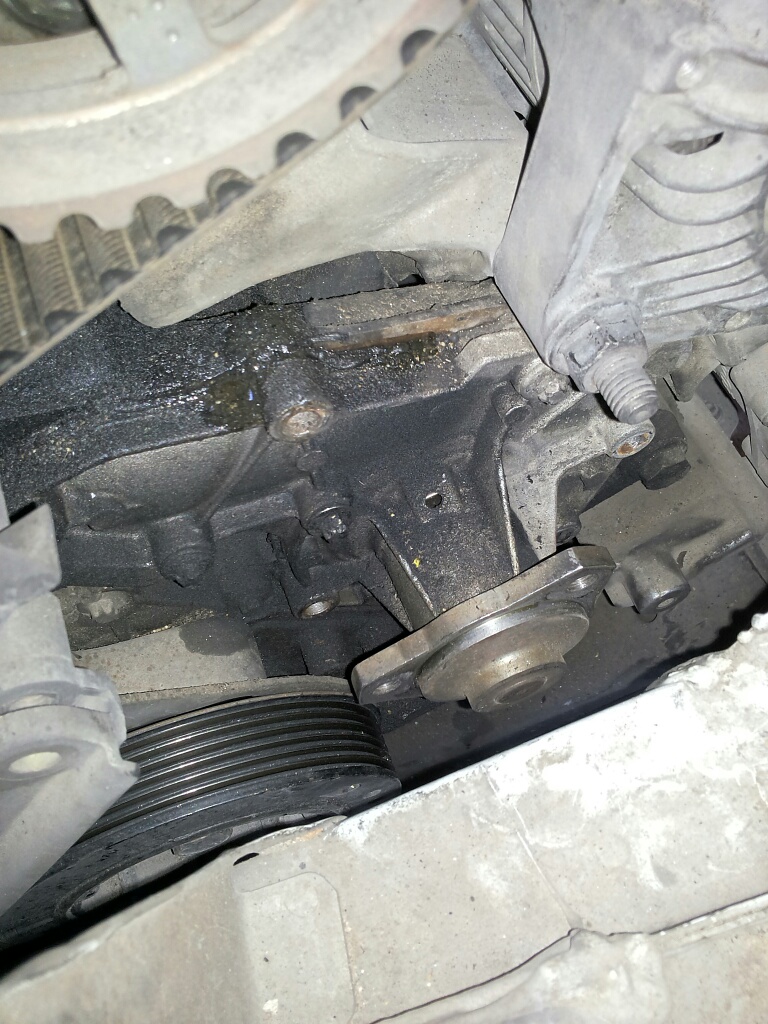

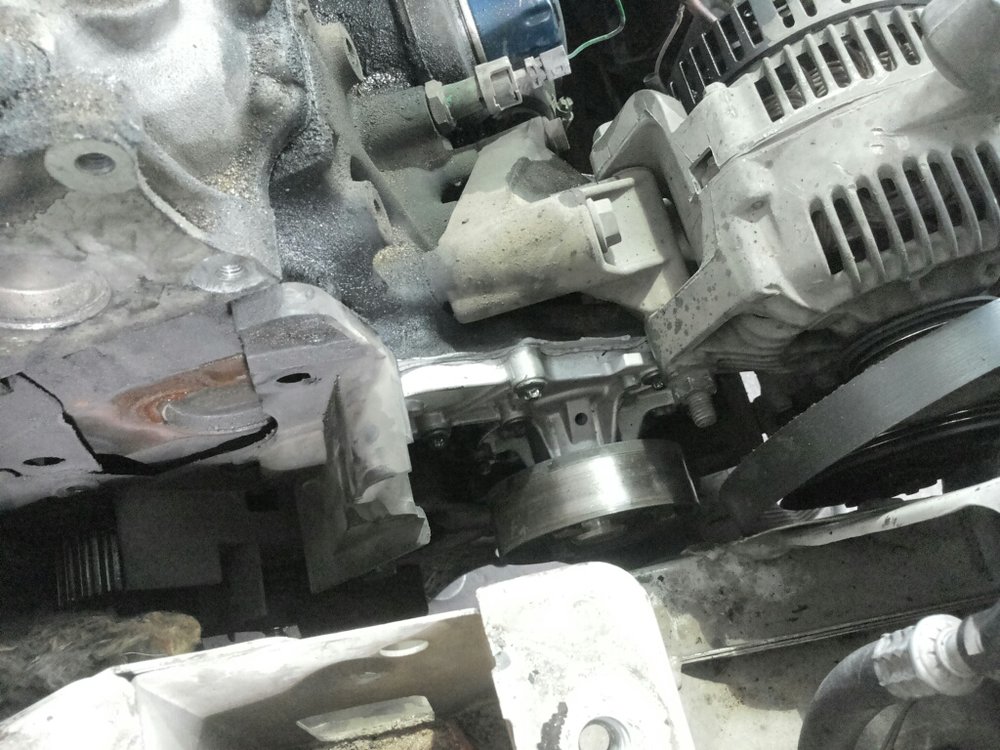

משחררים את הרצועה, משחררים את ברגי הפולי של המשאבה - וככה זה נראה.

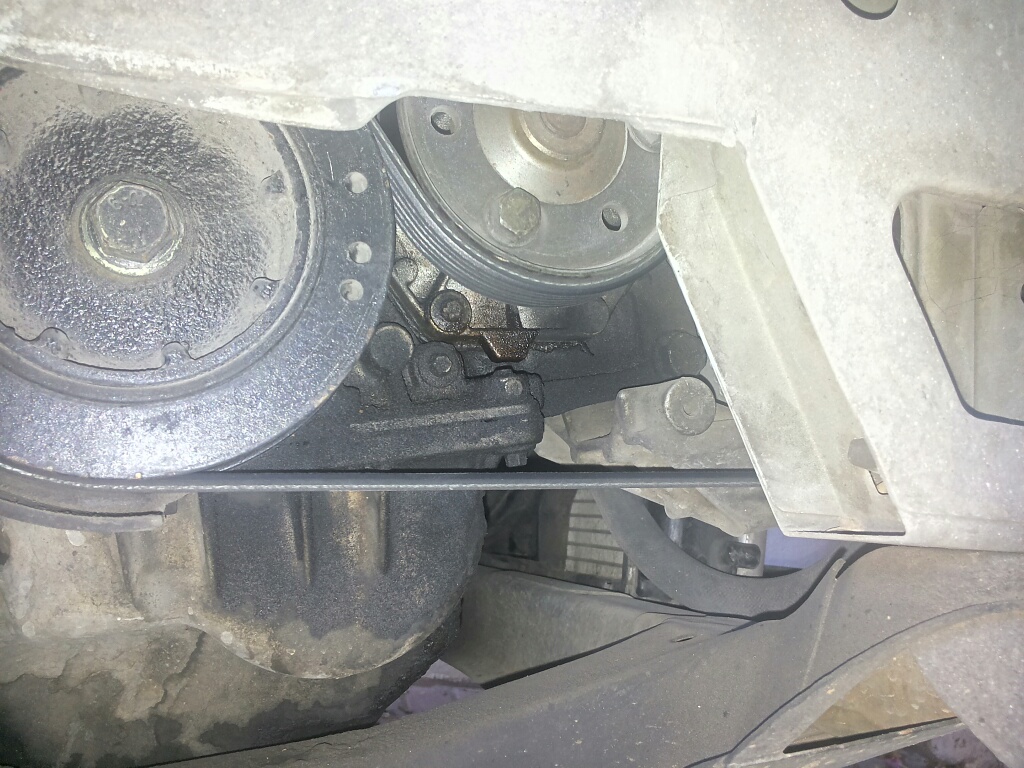

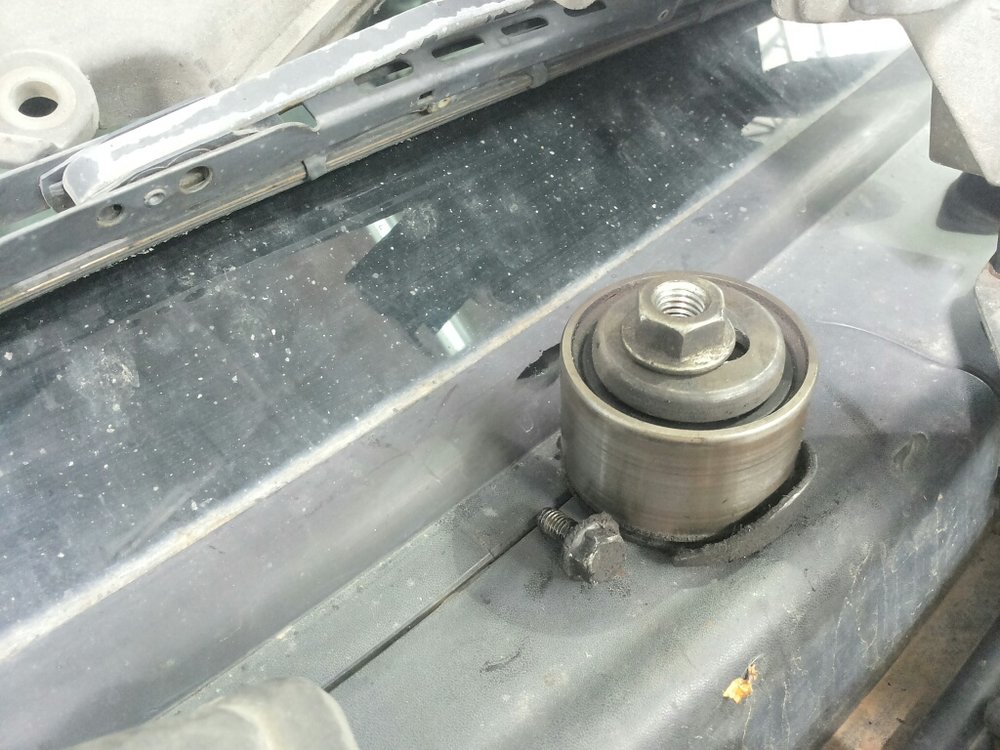

6. תמונה מלמעלה של המשאבה כאשר הרצועה מפורקת.

[איציק נ.]

פירוק המשאבה:





הנבלה תצא בקלות, אם תקפידו לעבוד עם כלים קטנים, נוחים וטובים.

כלי עבודה גדולים (ראצ'ט 1/2" כמו שאני עבדתי איתו) יעשו לכם חיים מאוד קשים.

בוקסה קצרה E8, בוקסה ארוכה E8, ראצ'ט קטן - ואתם בדרך הנכונה !



עכשיו מגיע השלב שמורידים את המנוע, פותחים כמה ברגים למטה

מרימים את המנוע כמה שיותר, ולמעלה פוחתים עוד ברגים.

ייתכן ותאלצו לעשות את תהליך ההורדה\העלאה של המנוע כמה פעמים, עד שתראו בעצמכם את כל הברגים, תאתרו אותם בעין וביד, ותפתחו אותם !

יש בורג אחד חרX שנמצא ממש למעלה בצד שמאל. קשה להוציא אותו כי יש פלסטיק מגן של הטיימינג שמפריע. ייתכן ותצטרכו לפרק עוד כמה פלסטיקים או שתתעקשו ובסוף תחליצו להגיע אליו ולפרק אותו.

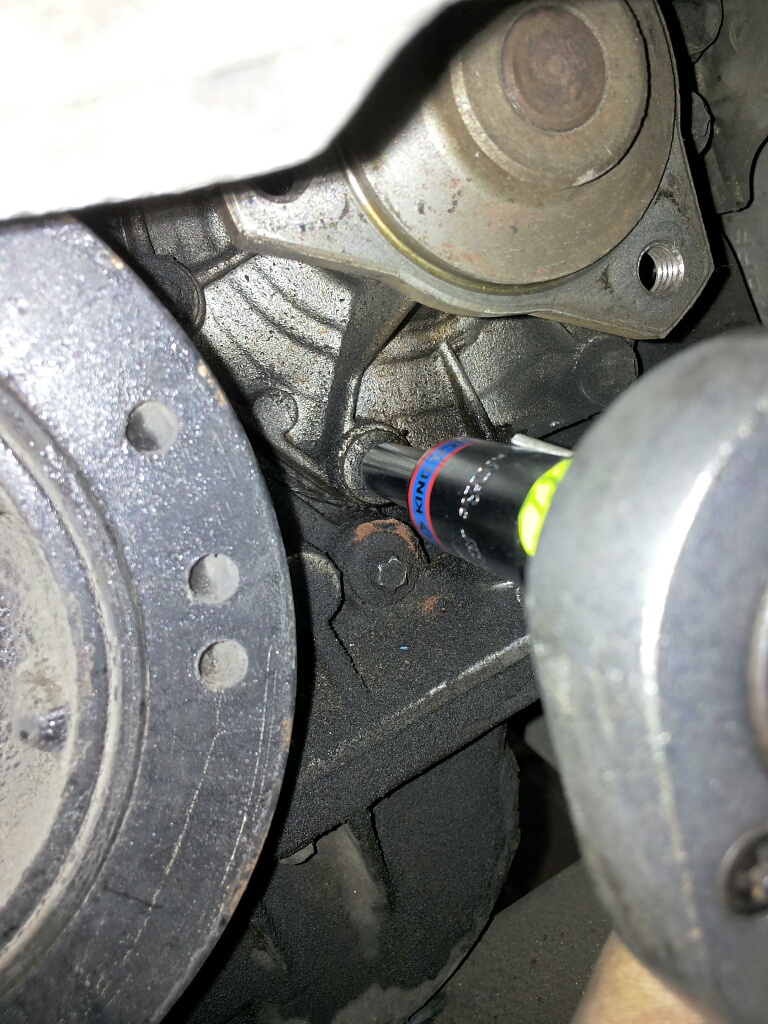

1. מפרקים את הברגים (נראה קל בתמונה )

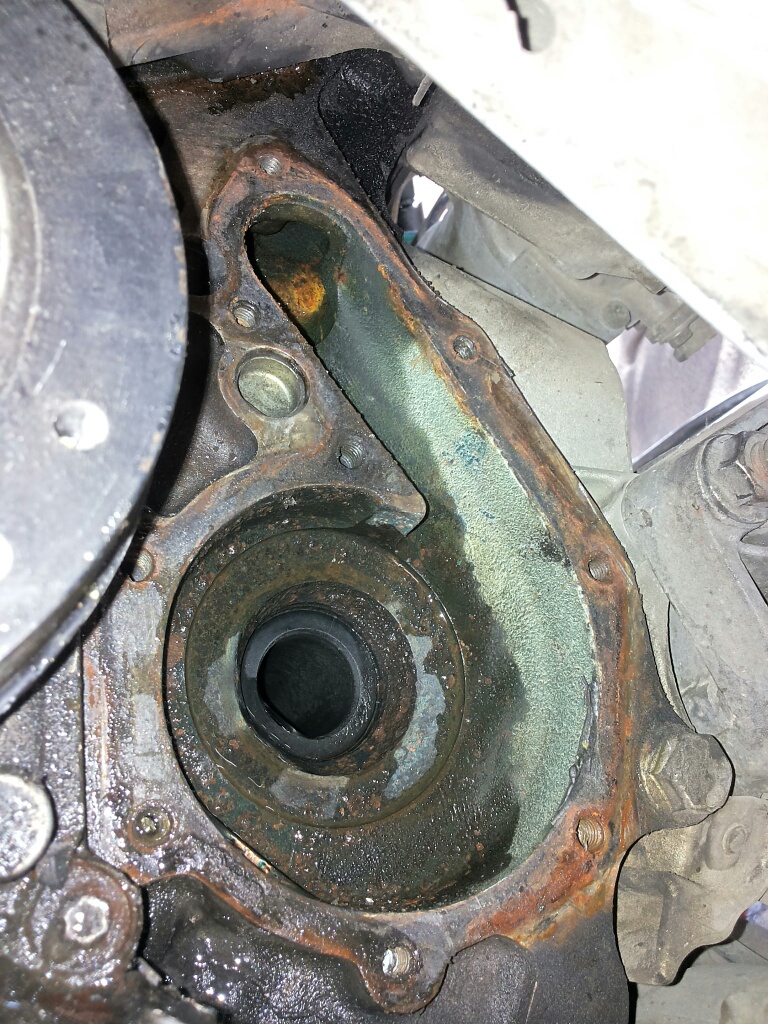

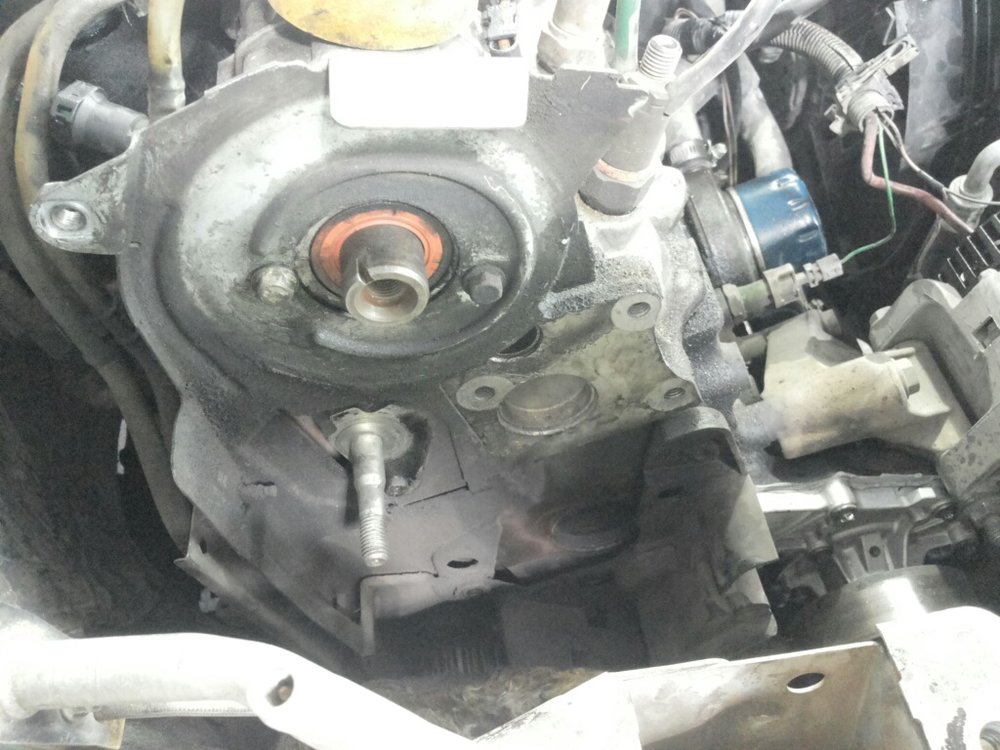

2. המשאבה בחוץ, יש סימני אטם ישן על הבלוק מנוע.

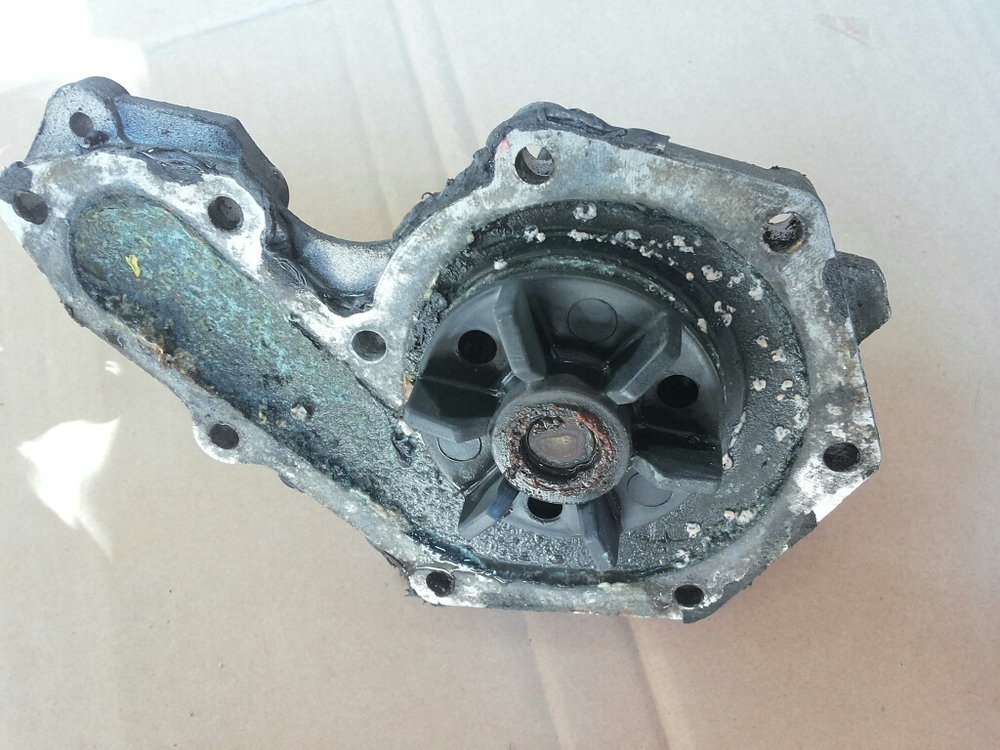

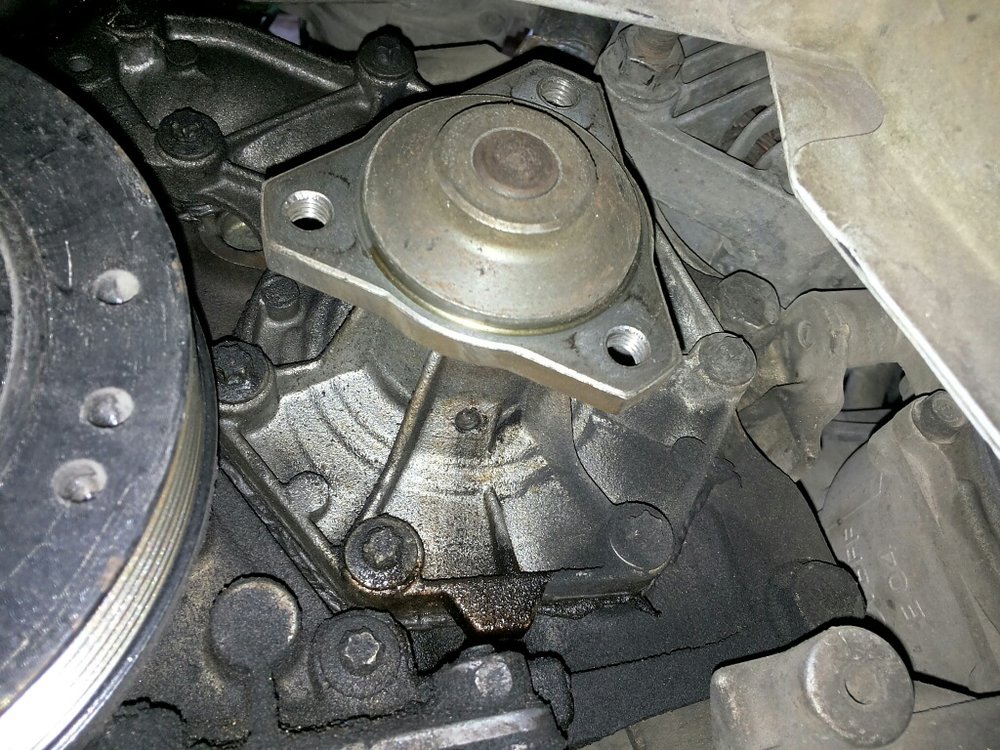

3. המשאבה הישנה

4. לאחר גירוד האטם עם סכין יפאניות וליטוש קל עם נייר לטש.

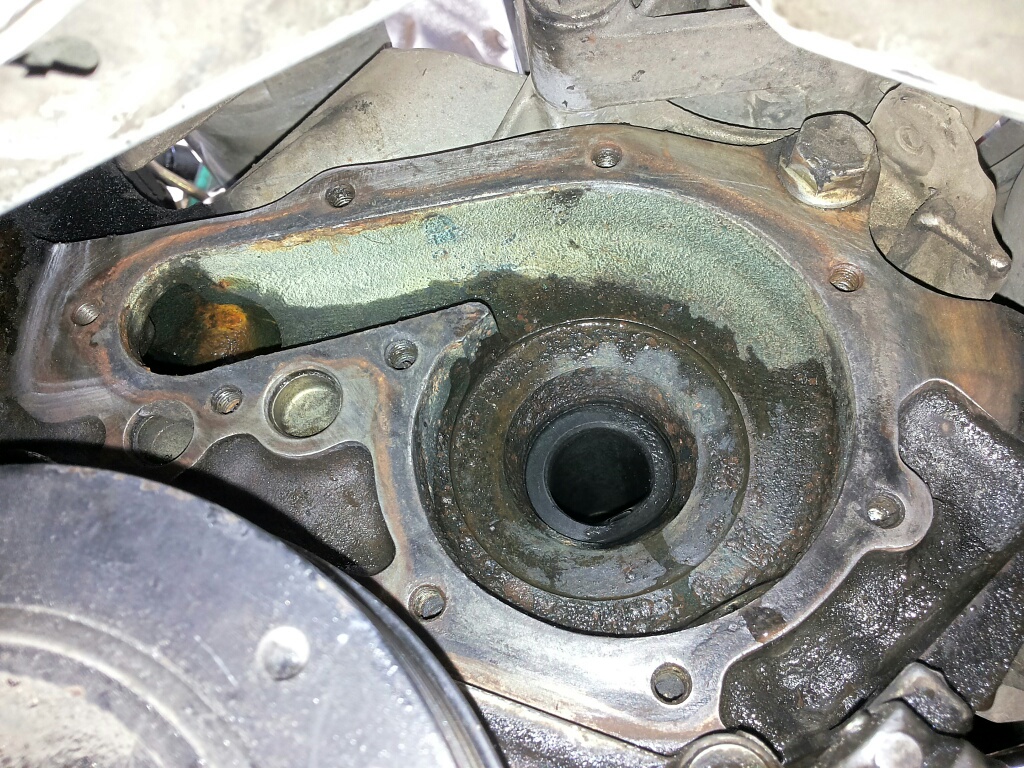

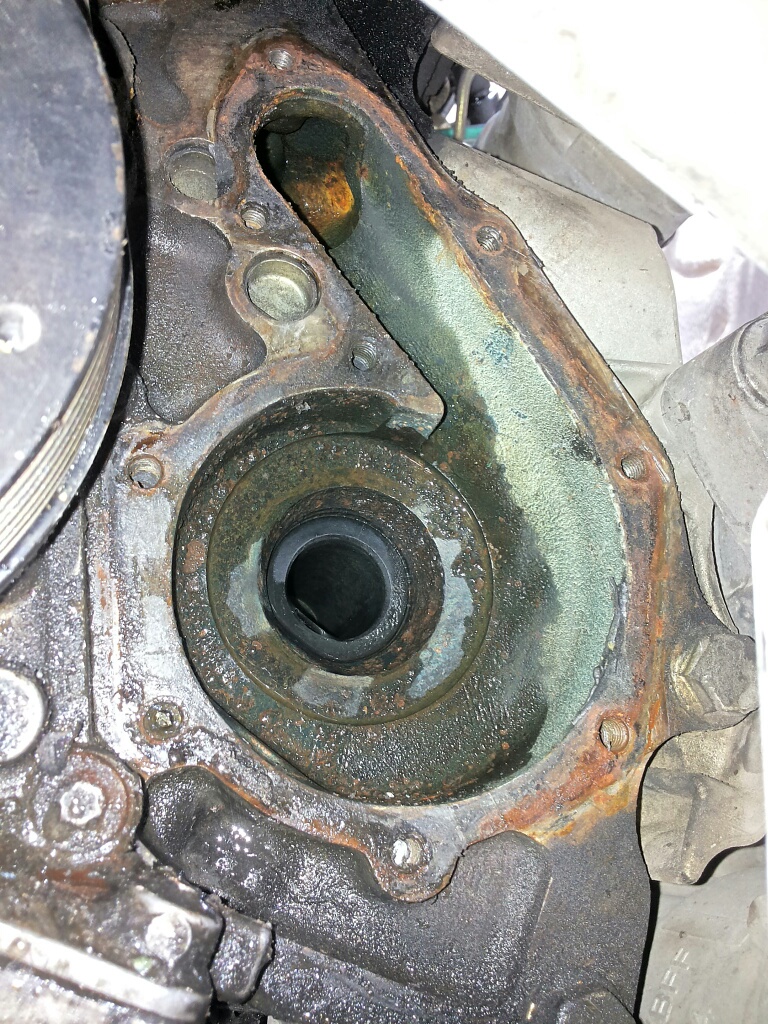

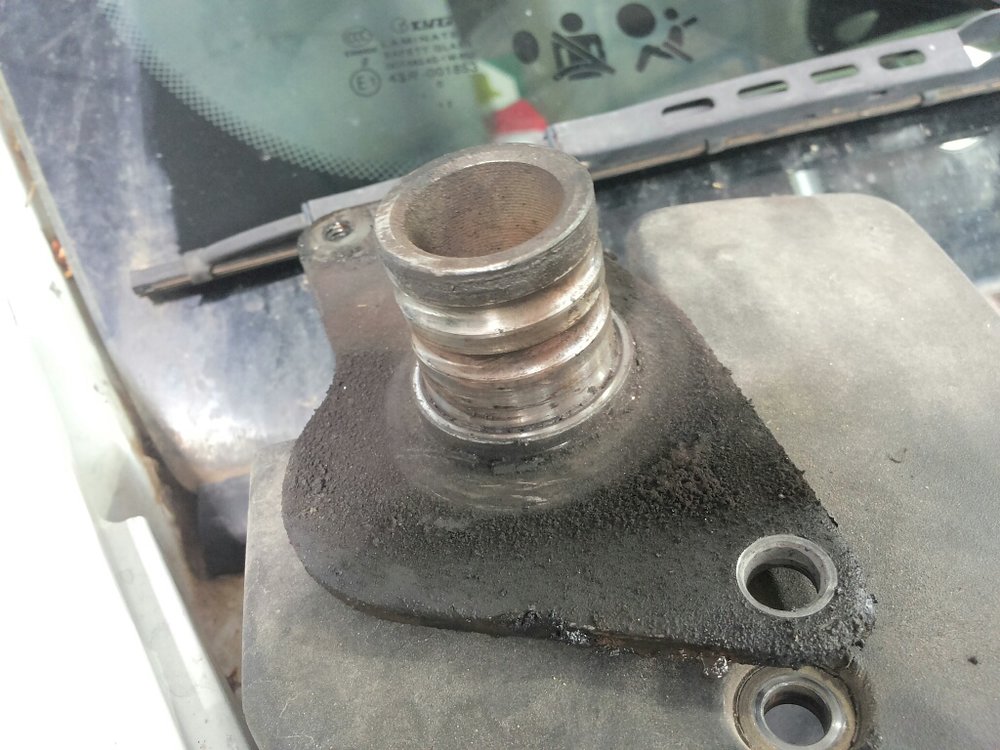

5. עוד תמונה (איך היא קפצה לכאן) של הבלוק לפני הניקוי.

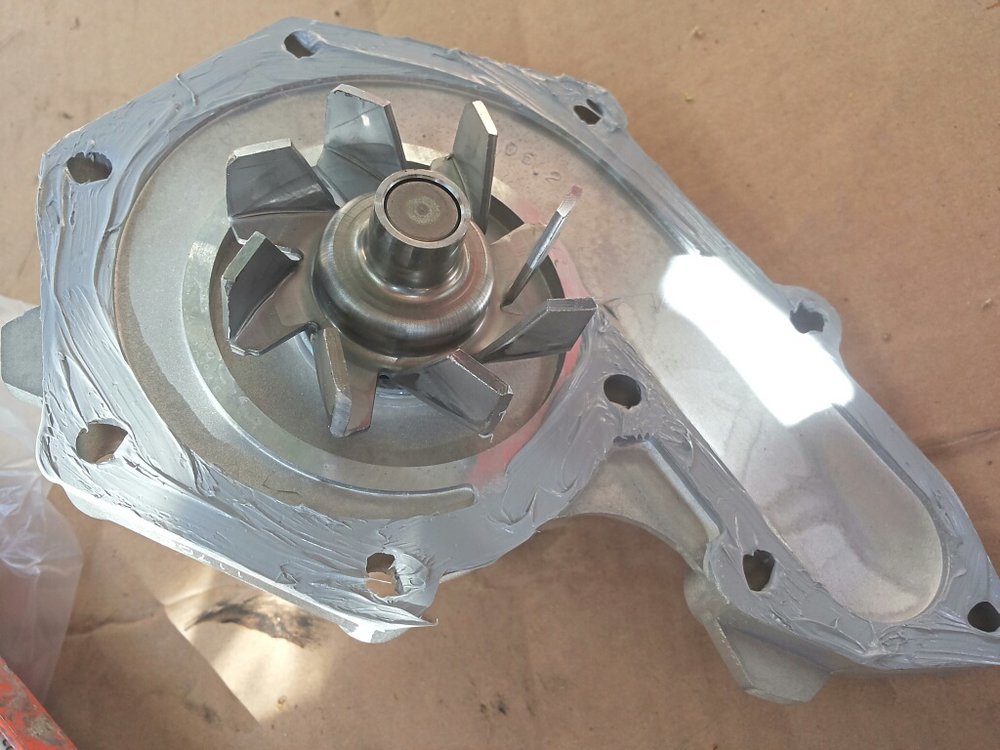

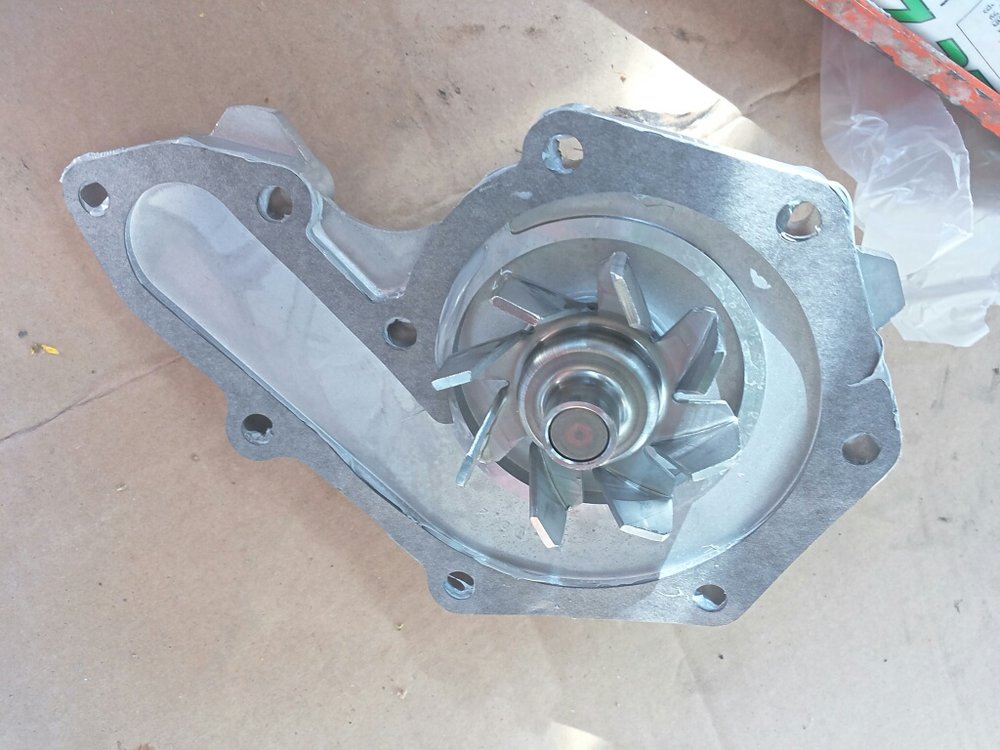

6. הסרת האטם מהמשאבה ומריחת חומר איטום על ההיקף שלה

7. הצמדת האטם של המשאבה לחומר האיטום

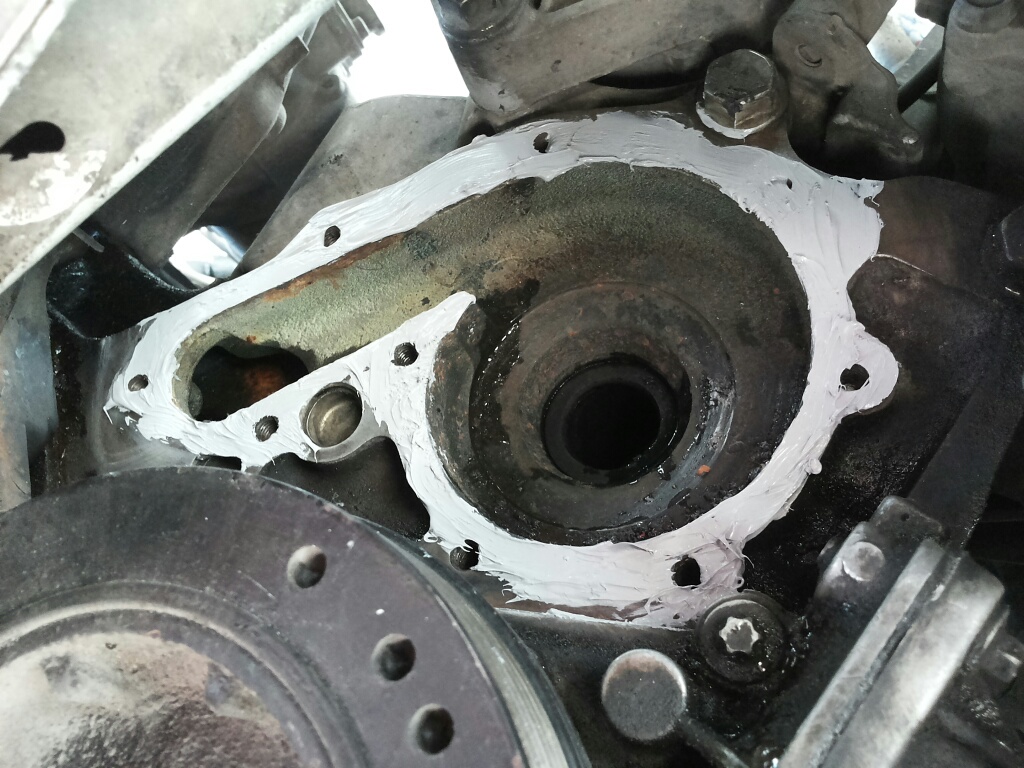

8. מריחת חומר איטום על הבלוק, במתווה של המשאבה



שלב אחרון הוא פשוט, להצמיד את המשאבה עם האטם לבלוק ולסגור את הברגים (קודם לתפוס עם 2 ברגים על מנת לקבל את הכיוון הנכון - ואז להדק את כולם).



השלב הבא הוא החזרת הפולי למשאבה (הידוק קל של הברגים - רק לאחר הרכבה הרצועה ומתיחה, תוכלו לחזק עוד קצת כי תהיה לכם קונטרה מהרצועה) וכל יתר האביזרים לפי סדר פירוקם. יש להרכיב את התושבת מנוע חזרה רק לאחר שהרכבת את הפולי של המשאבה, שמתם רצועה, מתחתם, הידקתם חזרה (את המותחן, את הבורג המרכזי שתופס את האלטרנטור למטה) וזהו.

מרכיבים את הגלגל חזרה, מהדקים הכל, מבצעים מילוי מים וניקוז אויר ויוצאים לבדיקה\לדרך.



בהצלחה (אתם תזדקקו לה )



איציק



נ.ב.

למען הסר ספק, המשאבה שבתמונה (למרות הג'יפה !) היא תקינה לחלוטין. המניפה הפנימית (אימפלר) תקינה לחלוטין ואין חופשים או רעשים. בסופו של דבר הבעיה היתה בטרמוסטט חדש (בן חודשיים) שהחליט לשבוק חיים במפתיע. החלטתי ליישר קו סופית במערכת הקירור והחלפתי את המשאבה "ויהי מה".
