מצולם: החלפת צילינדר דלת רב בריח לסוג "כפתור"

[Buki]

בגלל שכל פעם משאירים מפתח בפנים, מה שלא מאפשר לפתוח את הדלת מבחוץ, החלטתי להחליף את הצילינדר הרגיל לצילינד מסוג "כפתור" - זאת אומרת פתיחה ונעילה מתוך הבית מתבצעות ללא מפתח.



קודם כל ברור לי לגמרי שזה עבודה סופר פשוטה שהרבה מאוד אנשים יכולים לעשות ללא שום הדרכה.



אבל שיהיה...

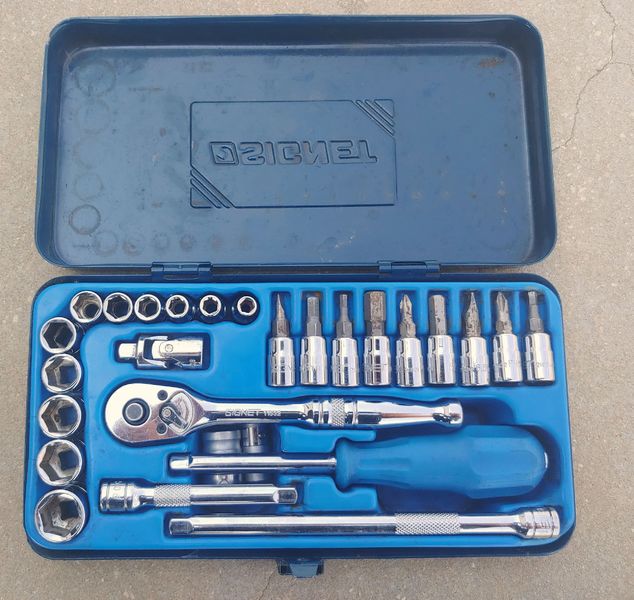

נדרש סט כלים בסיסי כמו זה, עלוה 150 ש"ח בכל חנות כלי עבודה ומפתח אלן 2.5 מ"מ. אפשר לקנת סט מפתחות אלן במידות 1.5 עד 10 מ"מ בכ 20 ש"ח.

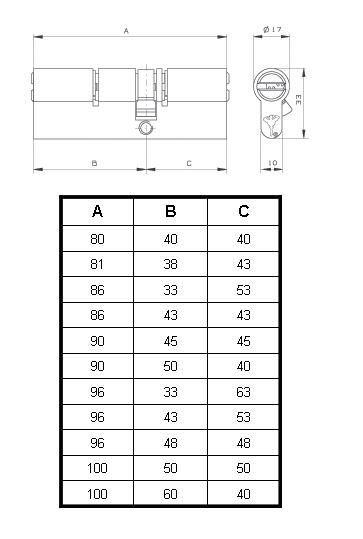

צילינדרים של רב בריח קיימים במגוון מידות אורך ויכולים להיות סימטריים או אסימטריים.

הנפוץ ביותר ומה שהיה אצלי הוא  סימטרי 33-33. זאת אומרת מידות B ו C זהות.



הטבלה פה רק לדוגמא, היא לא מפרטת את כל המידות הקיימות.



קינתי צילינדר כפתור אסימטרי במידות 33-43, זאת אומרת הוא בולט 10 מ"מ פנימה. אין לזה שום משמעות ואפילו יותר נוח.

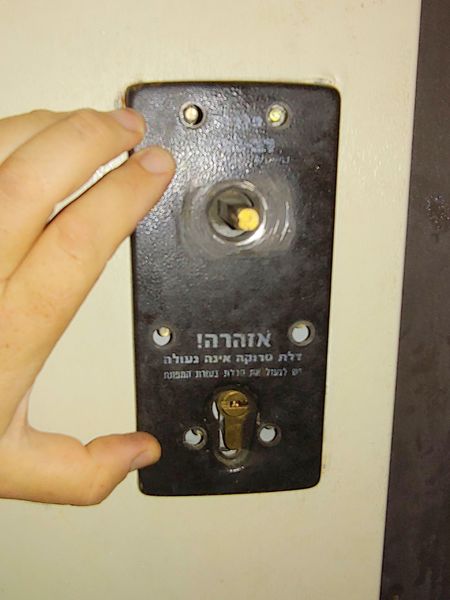

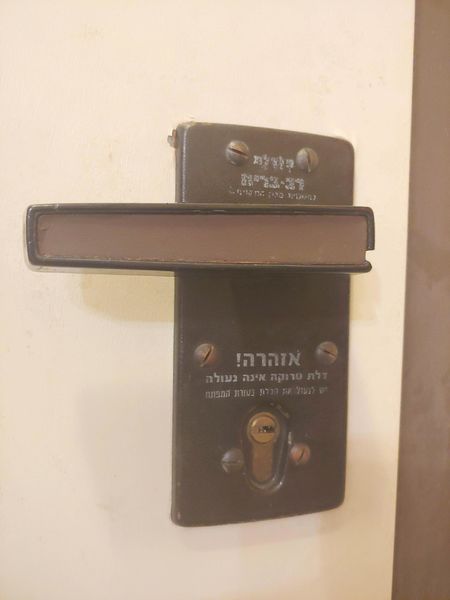

מצב התחלתי.

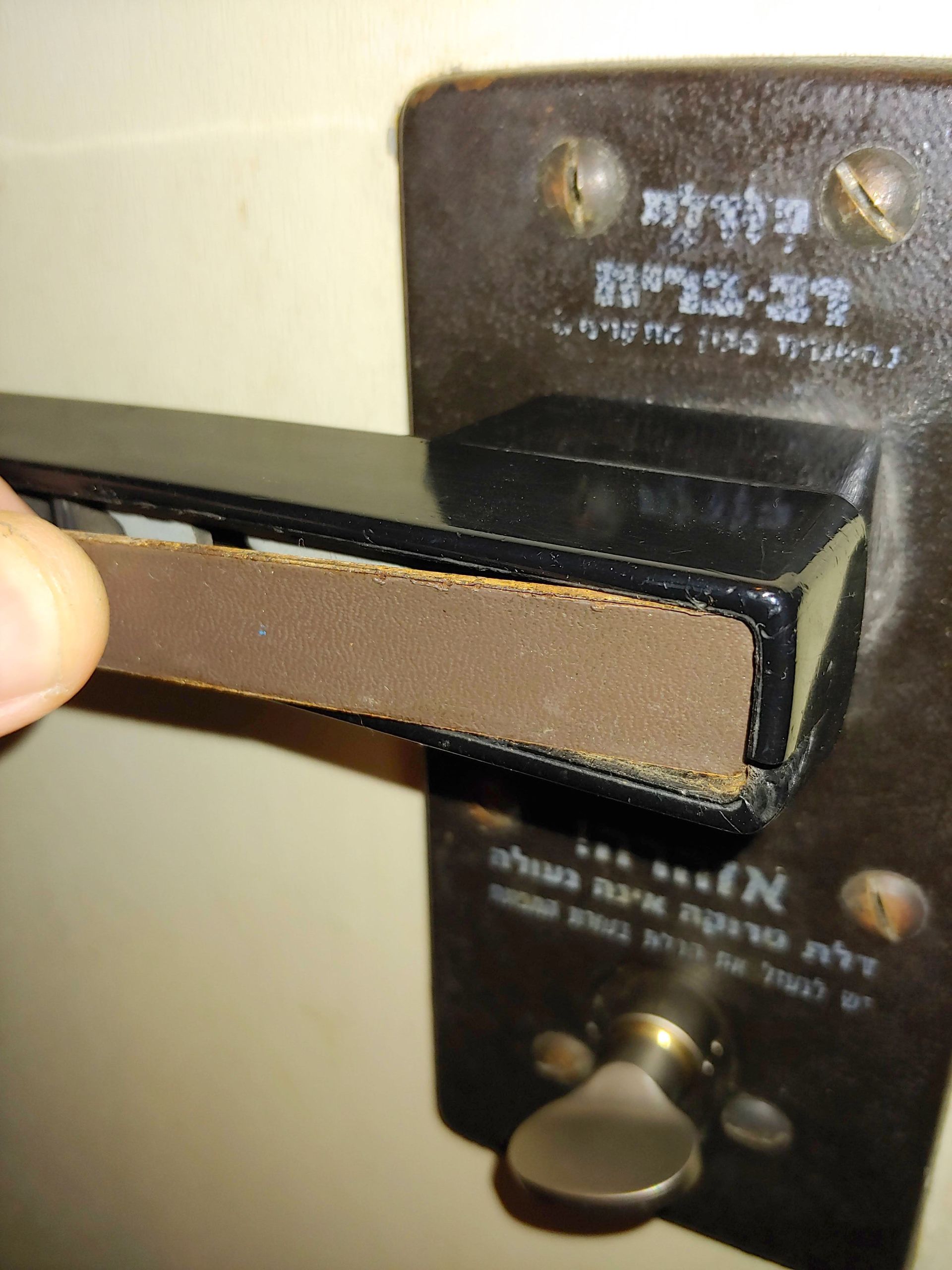

פירוק ה Trim של הידית, הפלסטיק בפינה כבר קצת שבור מפירוקים קודמים

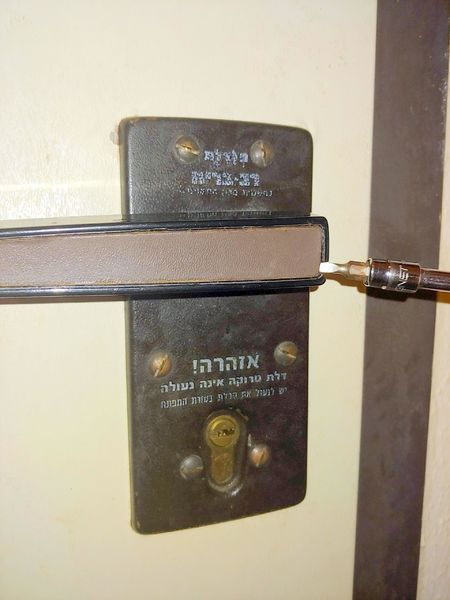

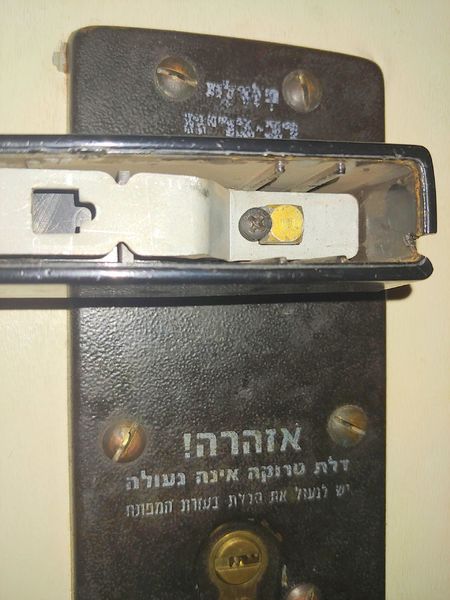

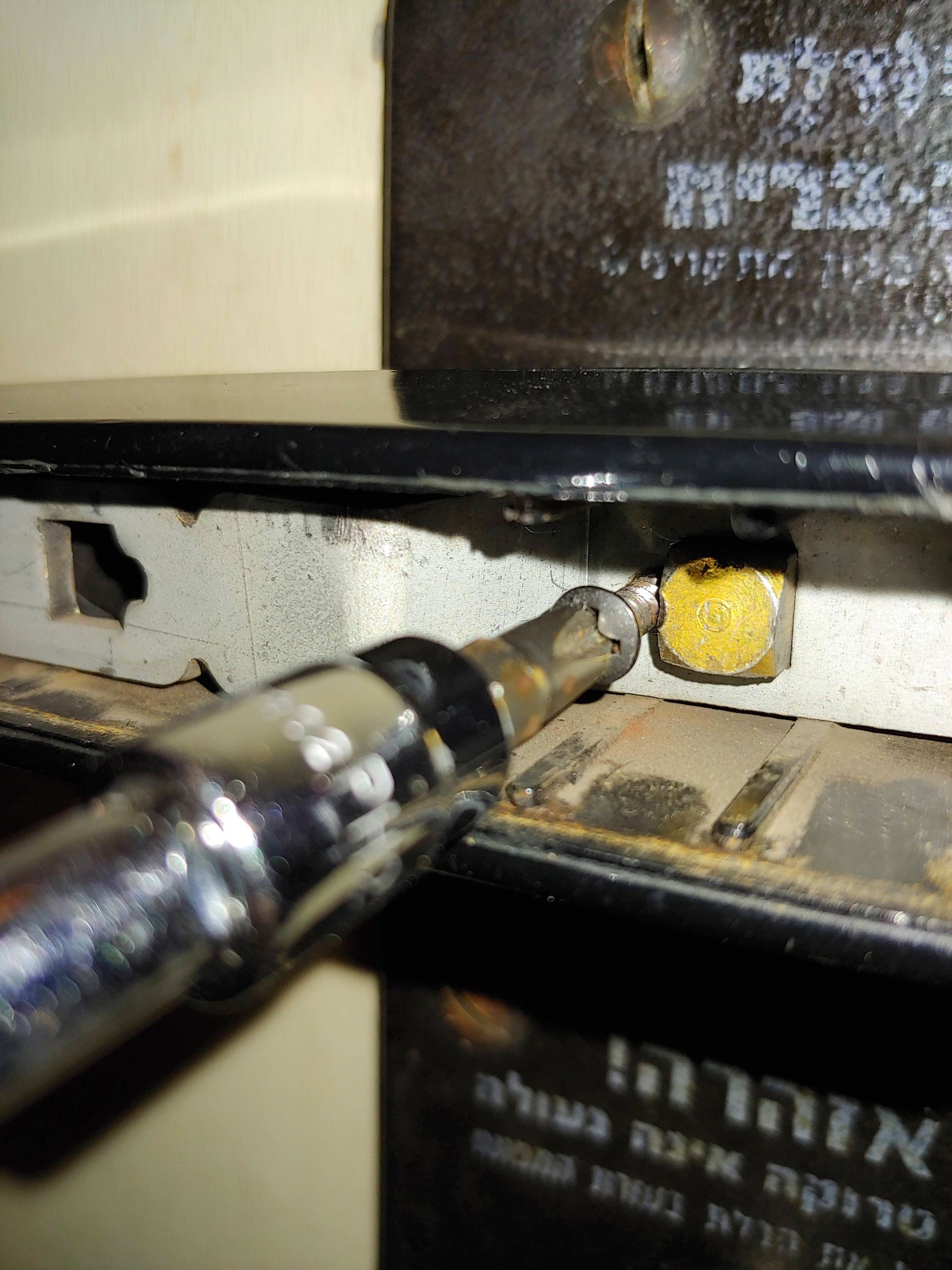

פתיחת הבורג שמחזיק את הידית ופירוק הידית, הכל מהצד הפנימי של הדלת כמובן, מתוך הבית.

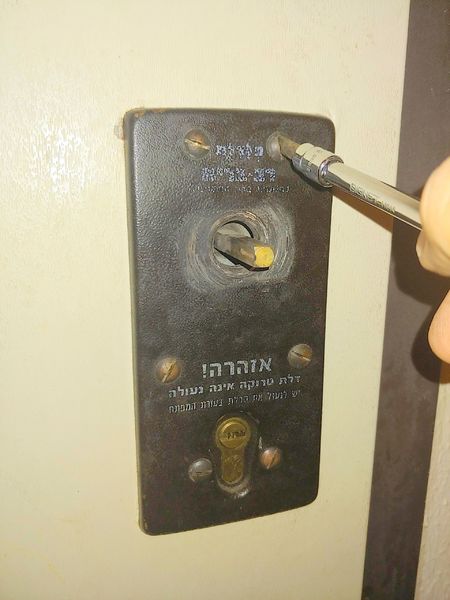

פתיחת 6 ברגים של הכיסוי המלבני החיצוני.

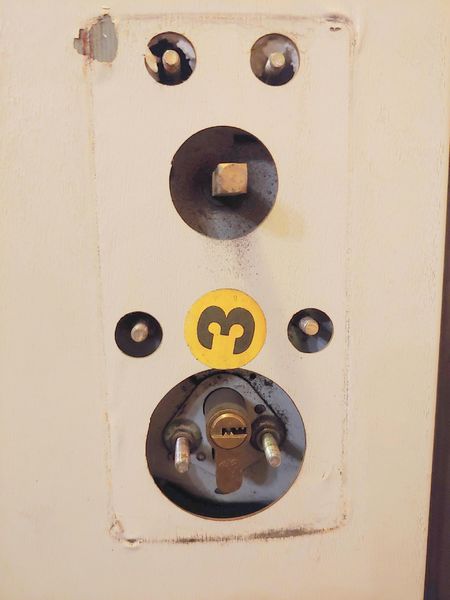

פירוק הכיסוי.

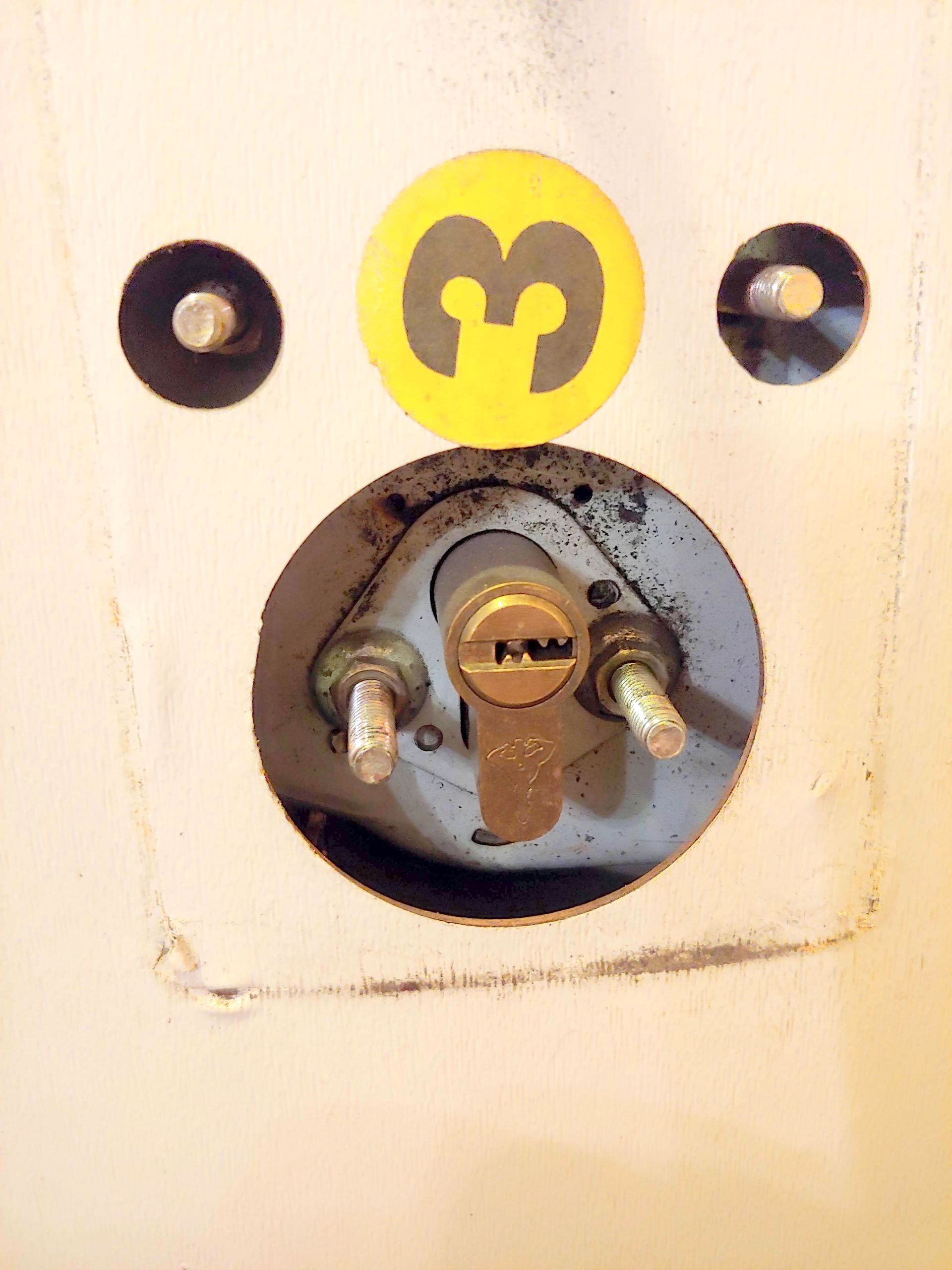

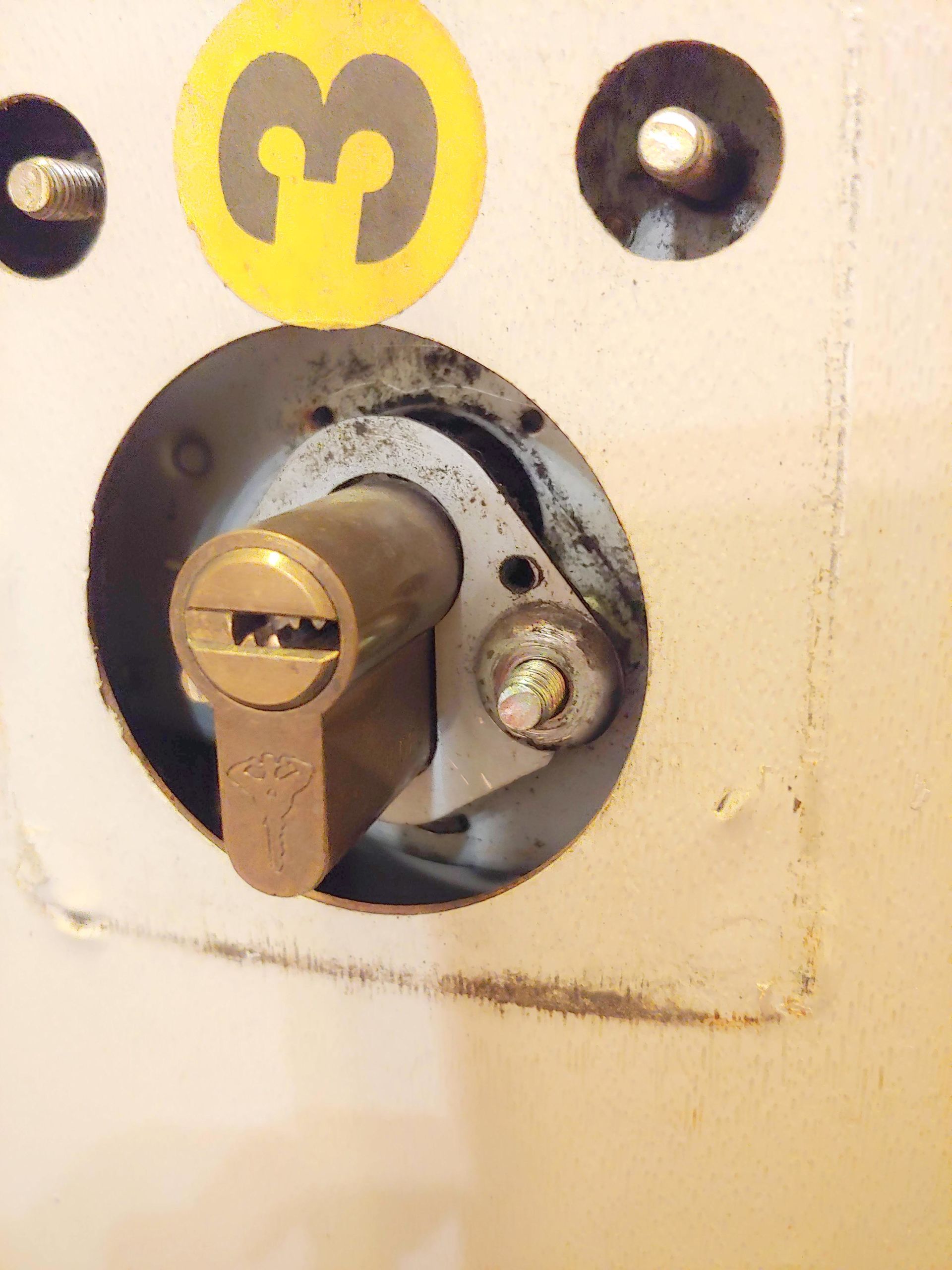

יש פחית שתופסת את הצילינדר למקום, הפחית מוחזקת על ידי שני אומים 10 מ"מ.





את האומים האלו אמורים לפתוח עם בוקסה עמוקה. מכיוון שבוקסה עמוקה היא כלי יחסית פחות נפוץ בארגז הכלים הביתיי, אפשר להסתדר עם בוקסה רגילה.

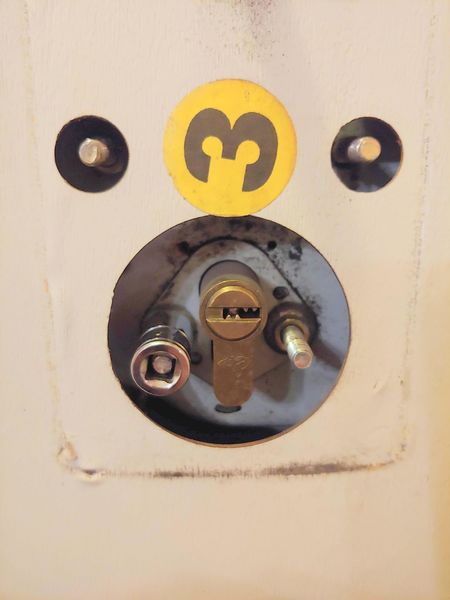

מרכבים אותה על האום כשהיא מופרדת מהרצ'ט או מהמברג, זה נותן עוד כמה מילימטרים עומק וזה מספיק כאן. להיזהר לא להפיל את הבוקסה לתוך הדלת.

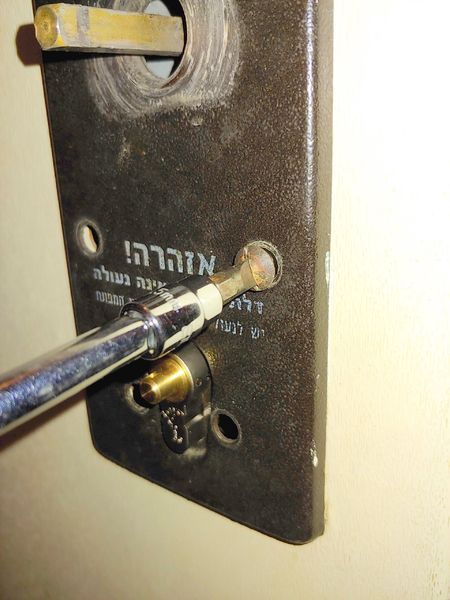

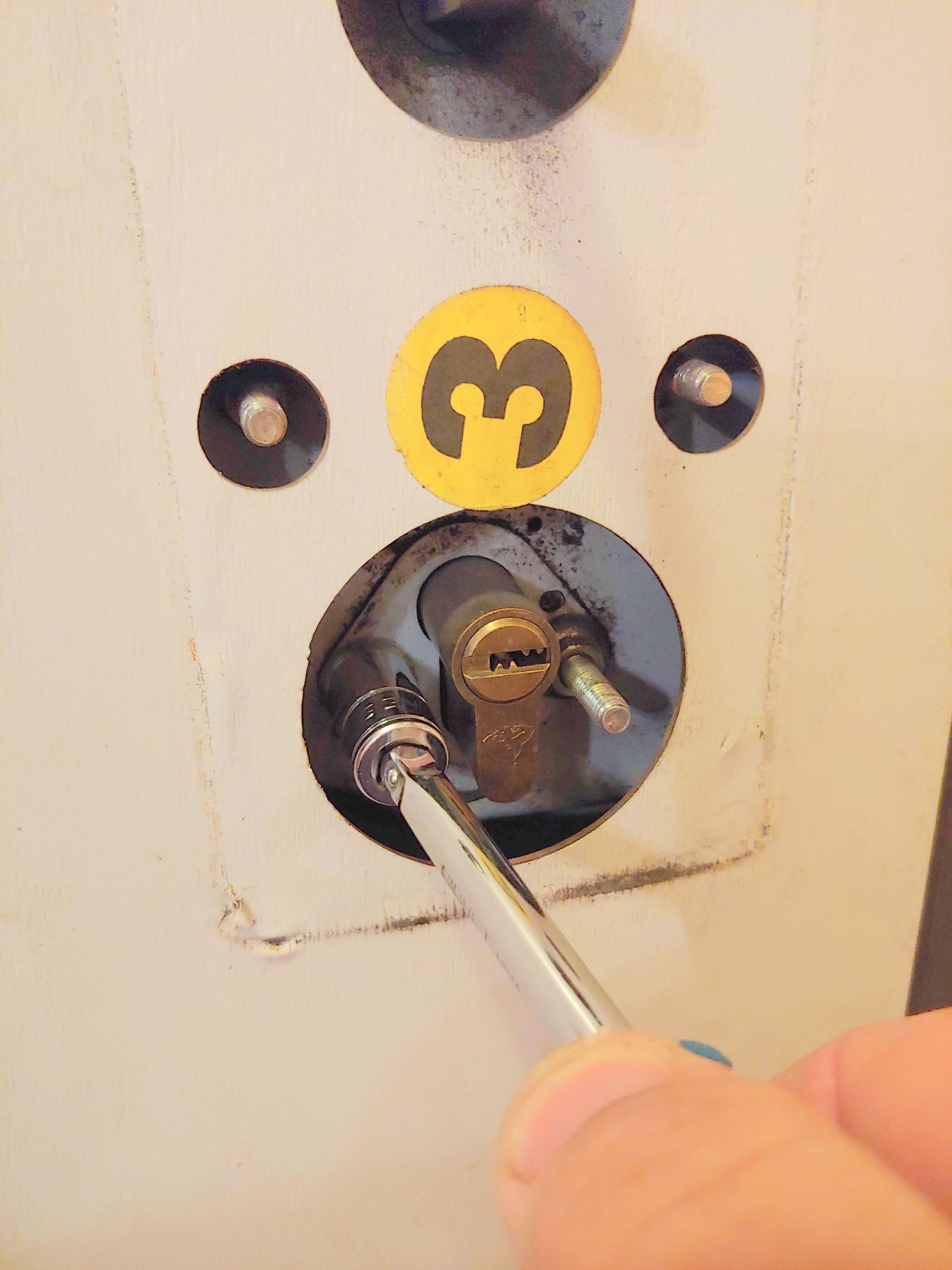

פתיחת האומים, המברג לא ינעל על הבוקסה (שימו לב לכדור הנעילה שבחוץ) אבל יש לו מספיק מקום לאחיזה.



לשחרר את האומים אבל לא עד הסוף , להשאיר כמה כריכות.

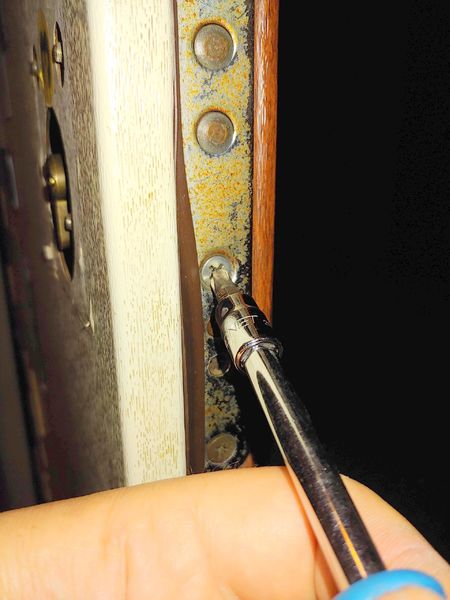

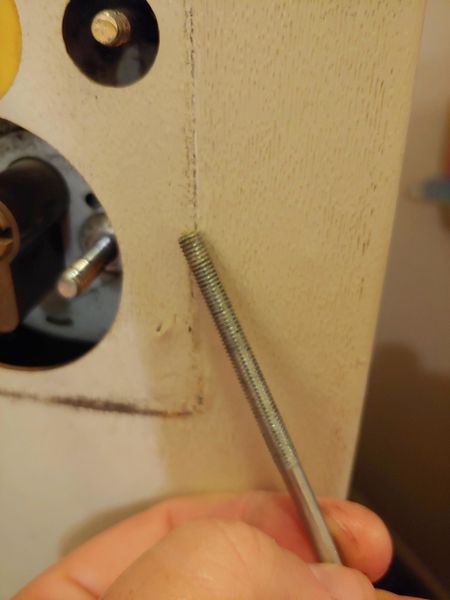

פתיחת בורג פיליפס ארוך מהצד של הדלת.

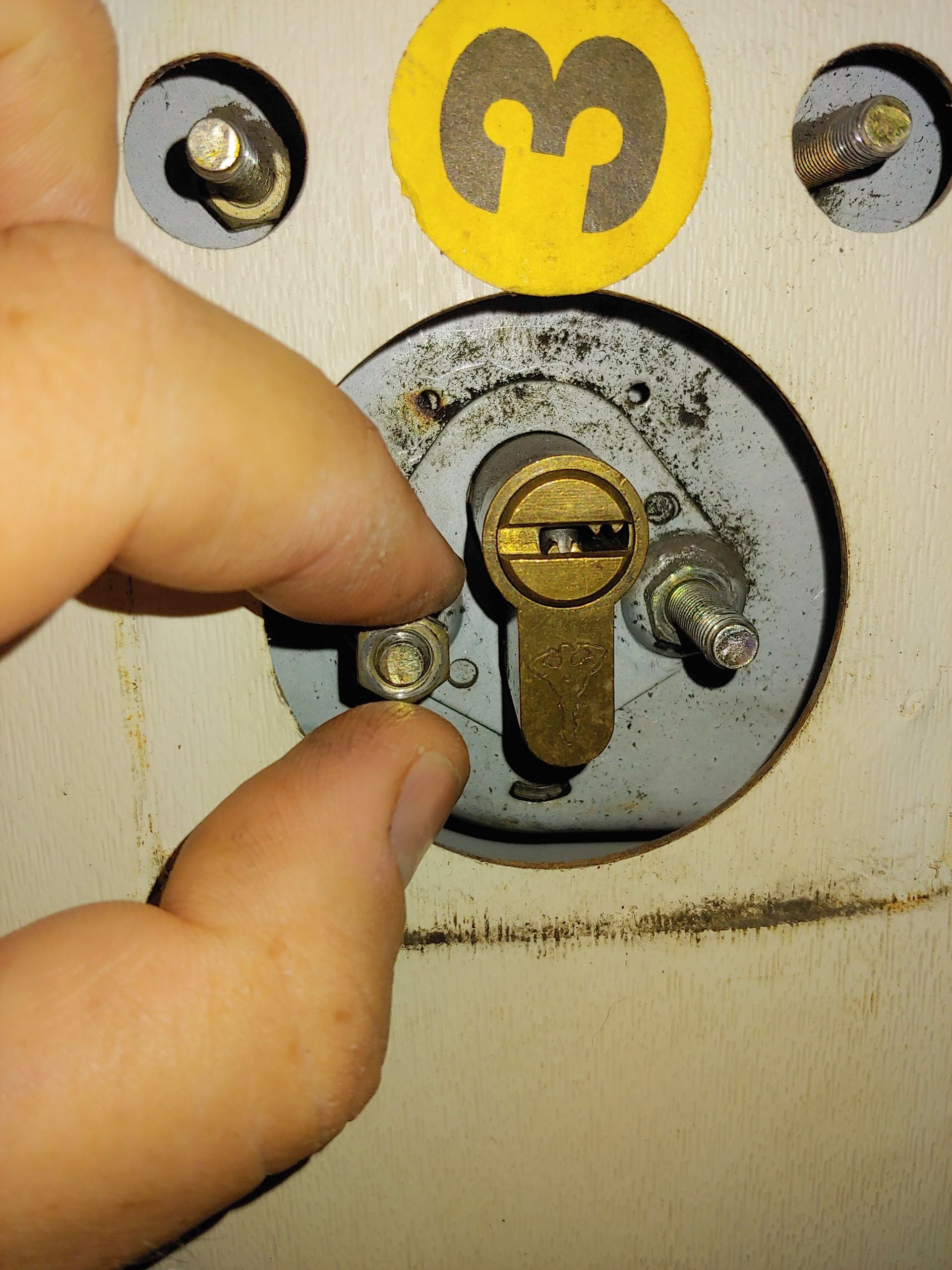

פירוק האומים של הפחית (להיזהר לא להפיל אותם לתוך הדלת).

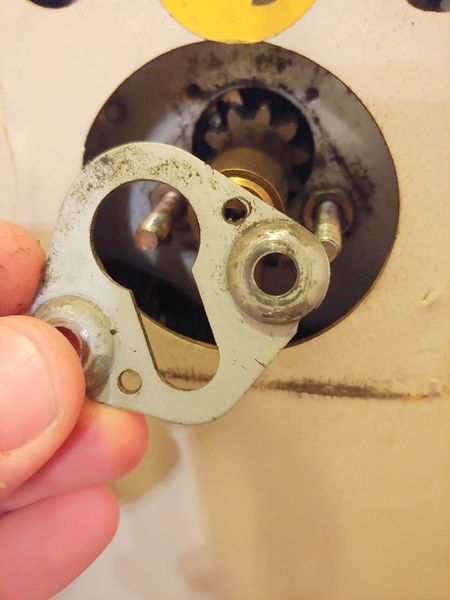

הוצאת הפחית.

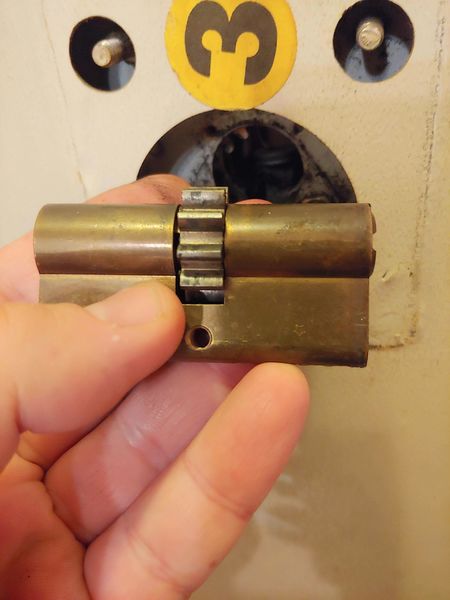

הוצאת הצילינדר הישן.

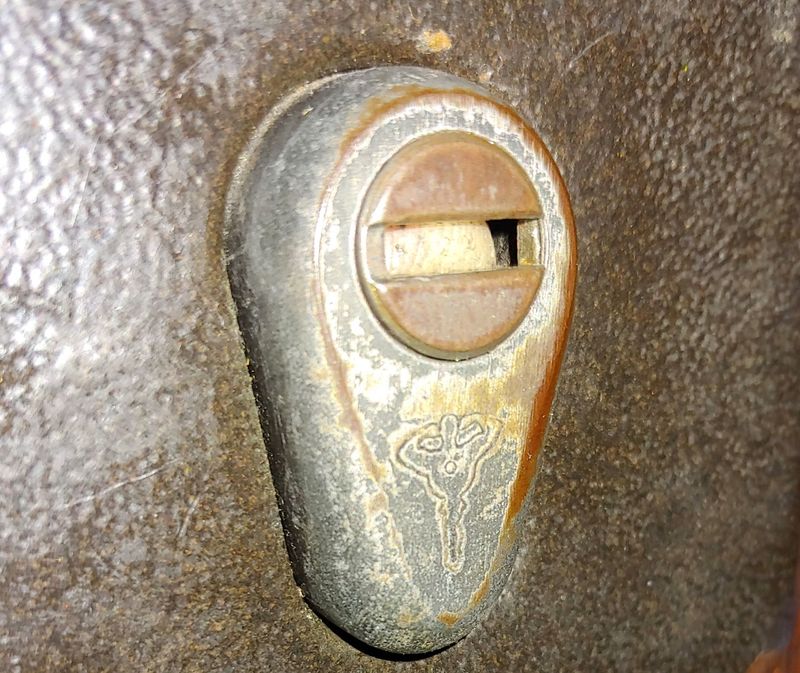

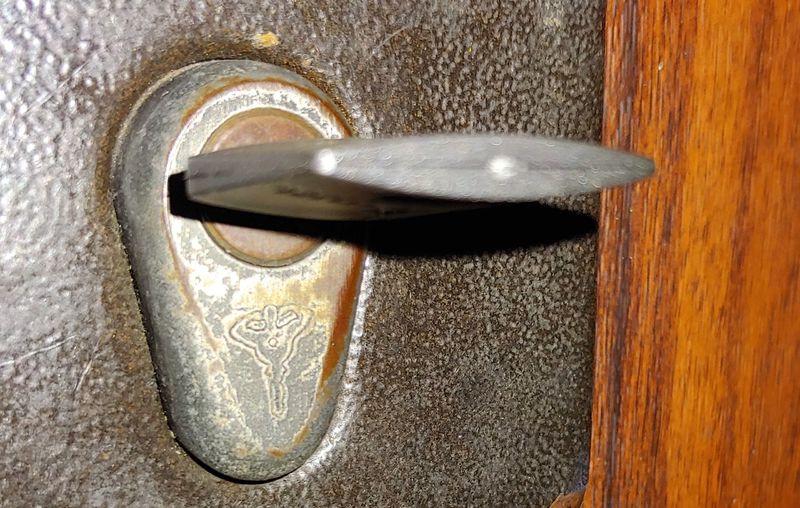

מהצד החיצוני של הדלת, יש את "שמורת המפתח". לשים לב שהיא לא נופלת פנימה בשמן הוצאת הצילינדר.

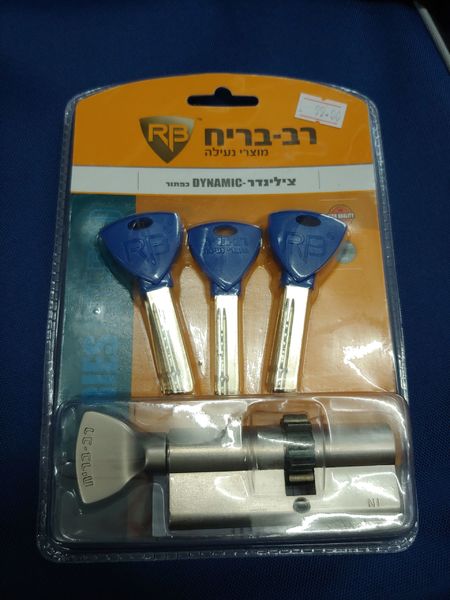

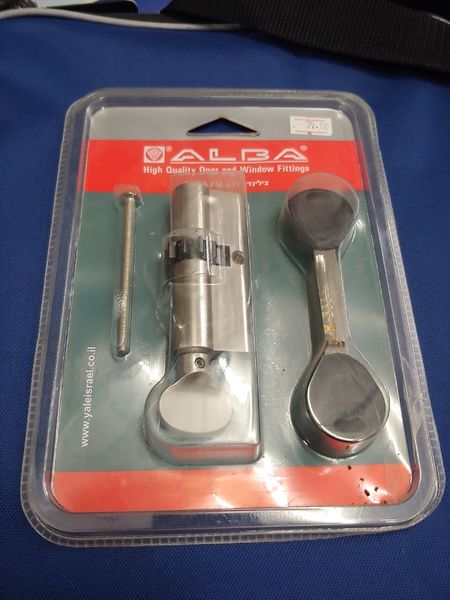

צילינדר חדש.

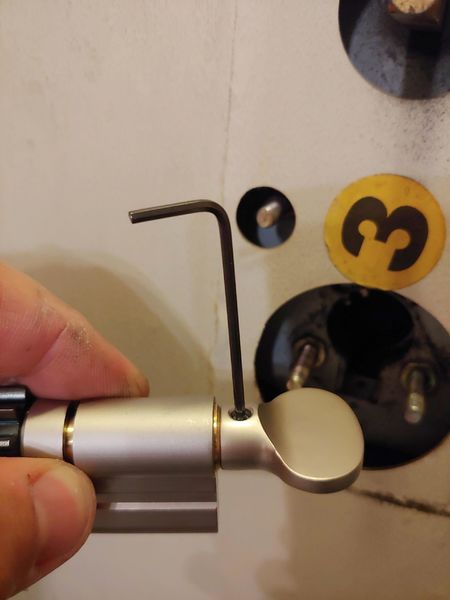

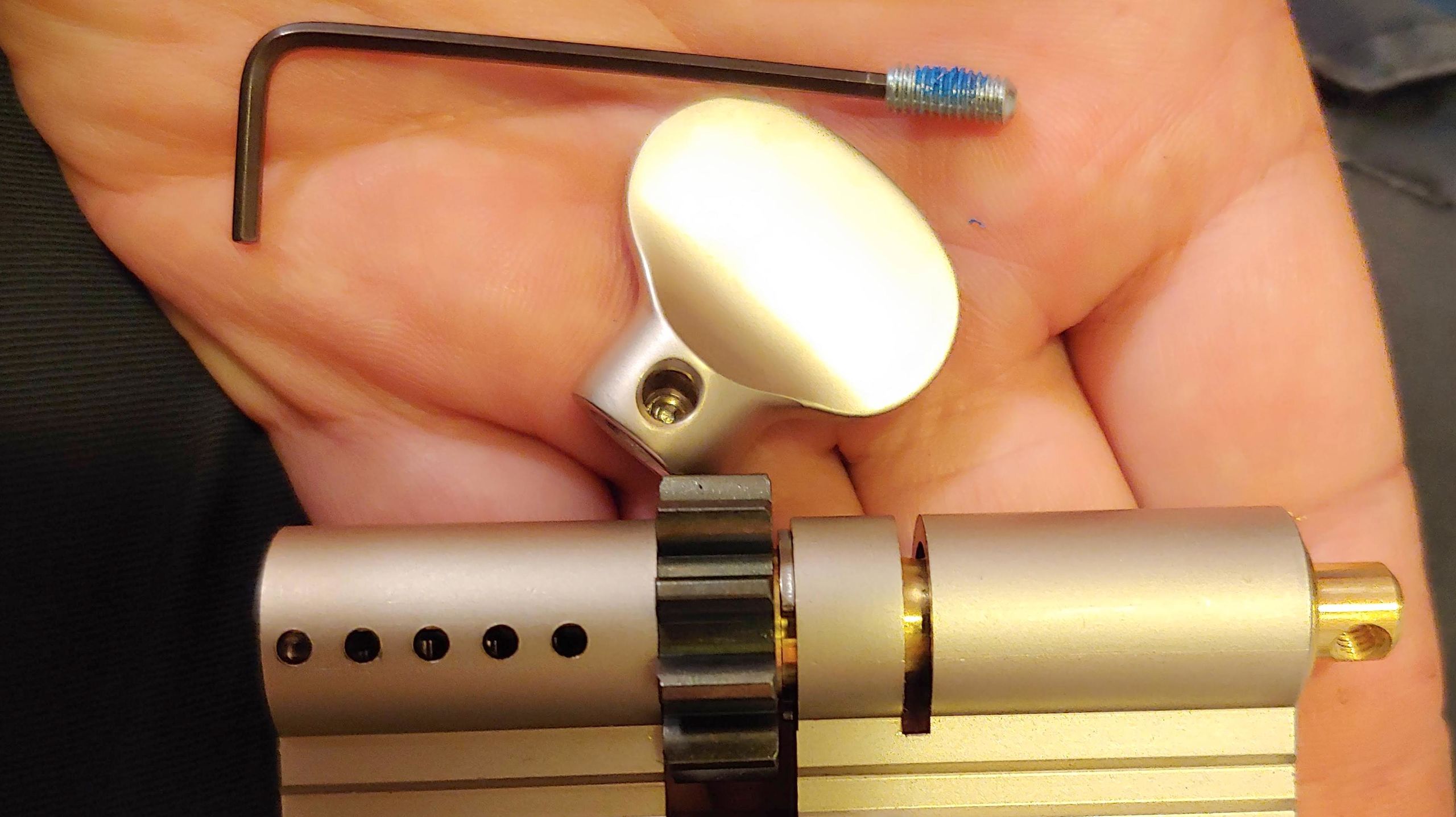

לפני הרכבתו צריך לפרק את ה"כפתור" על ידי פתיחת בורג אלן.

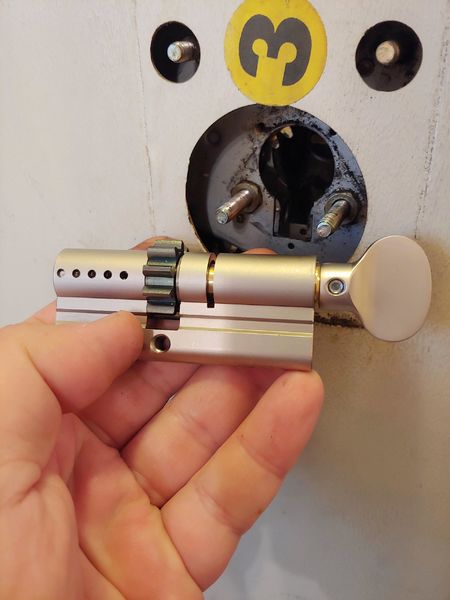

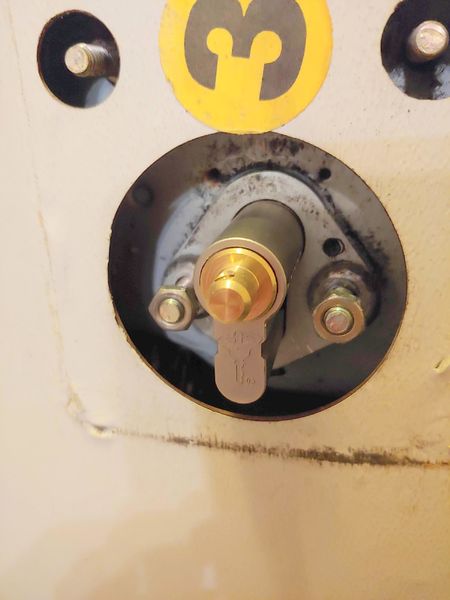

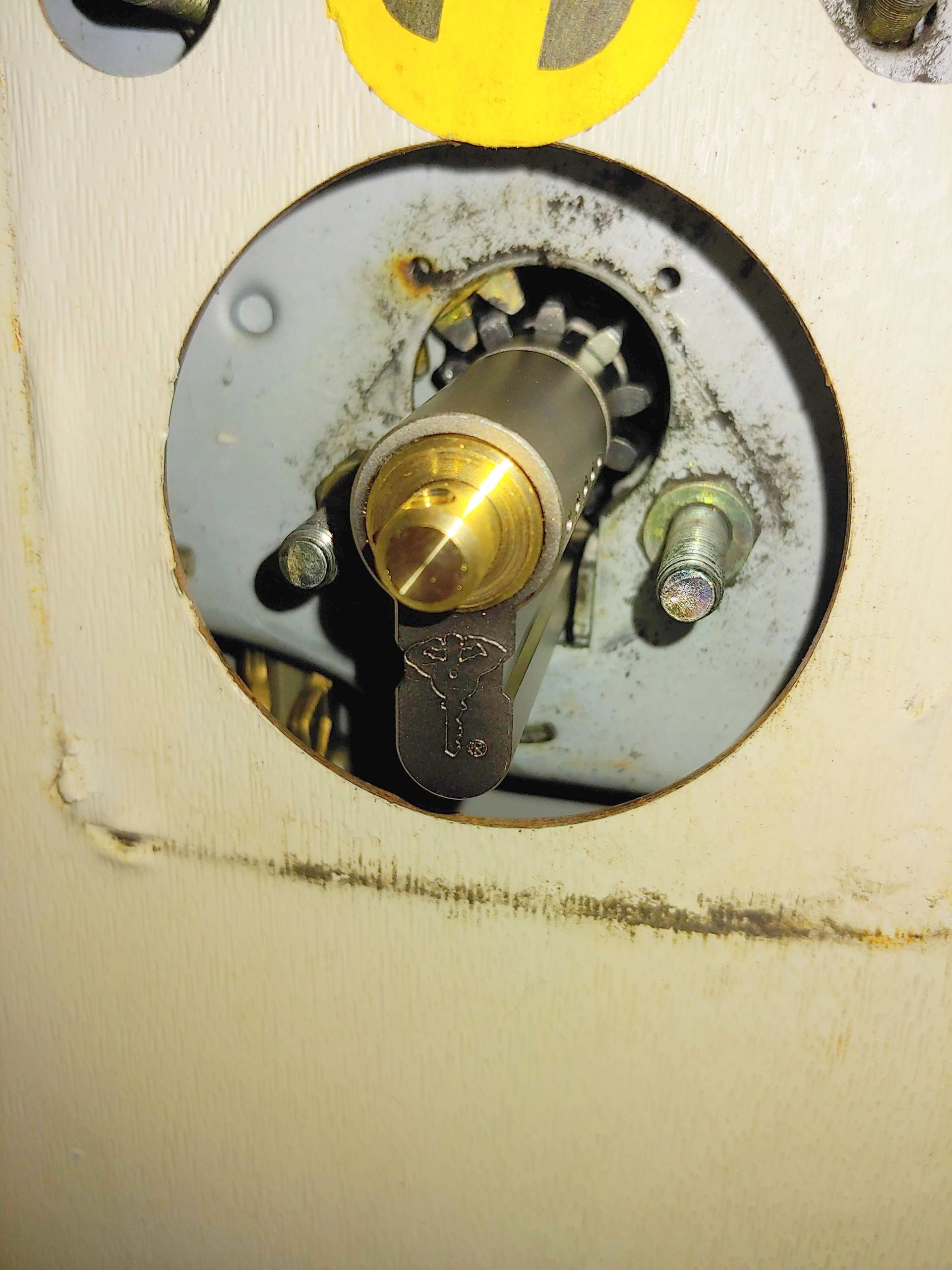

הרכבת הצילינדר למקום.



לתת לו קונטרה, להכניס מפתח ולבדוק שהחריץ של המפתח ממוקם במצב אופקי ויש אפשרות לשלוף את המפתח.



הרכבת הפחית למקום.

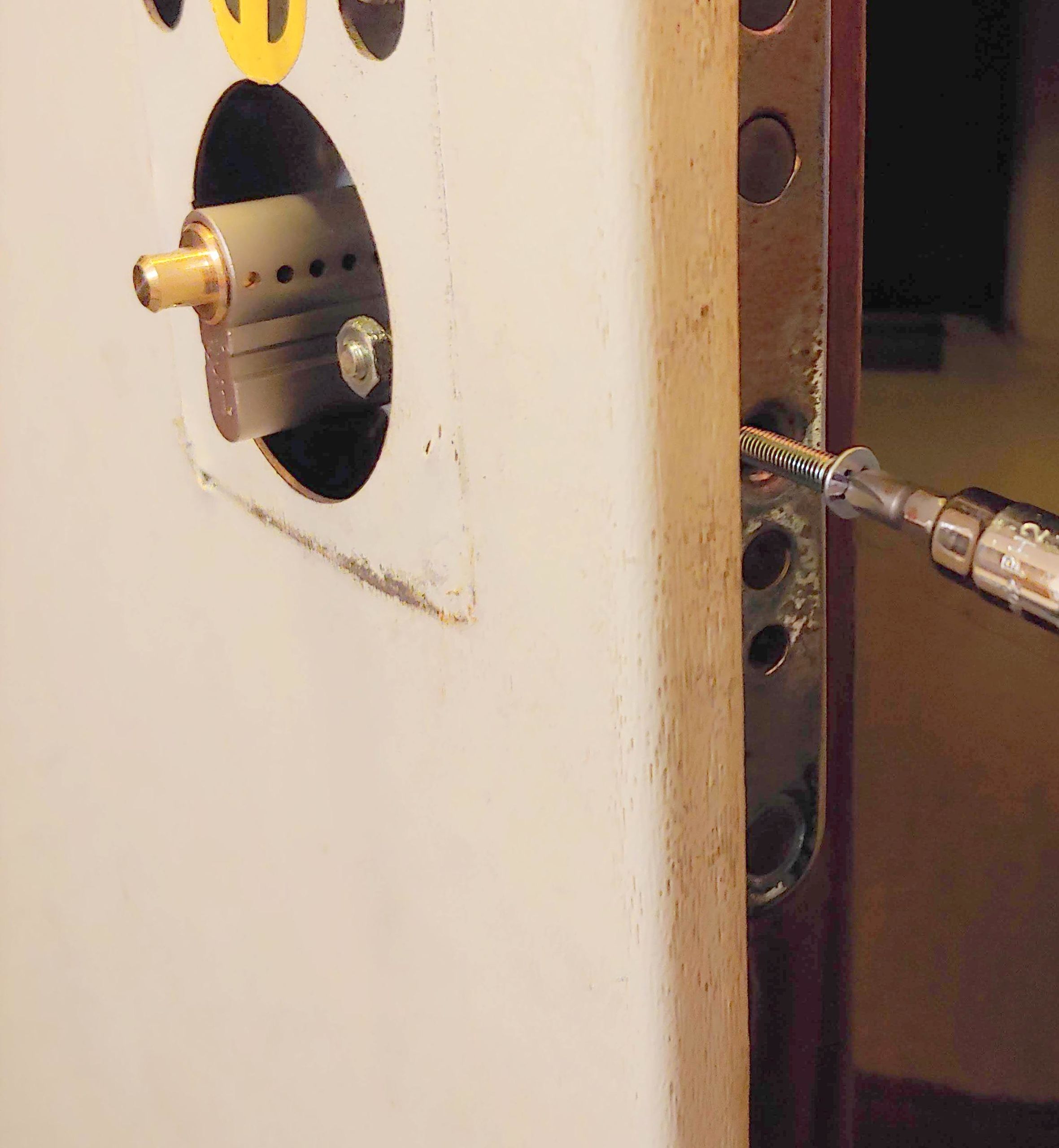

סגירת בורג פיליס מהצד, להשתמש בבורג חדש שמגיע עם הצילינדר החדש.

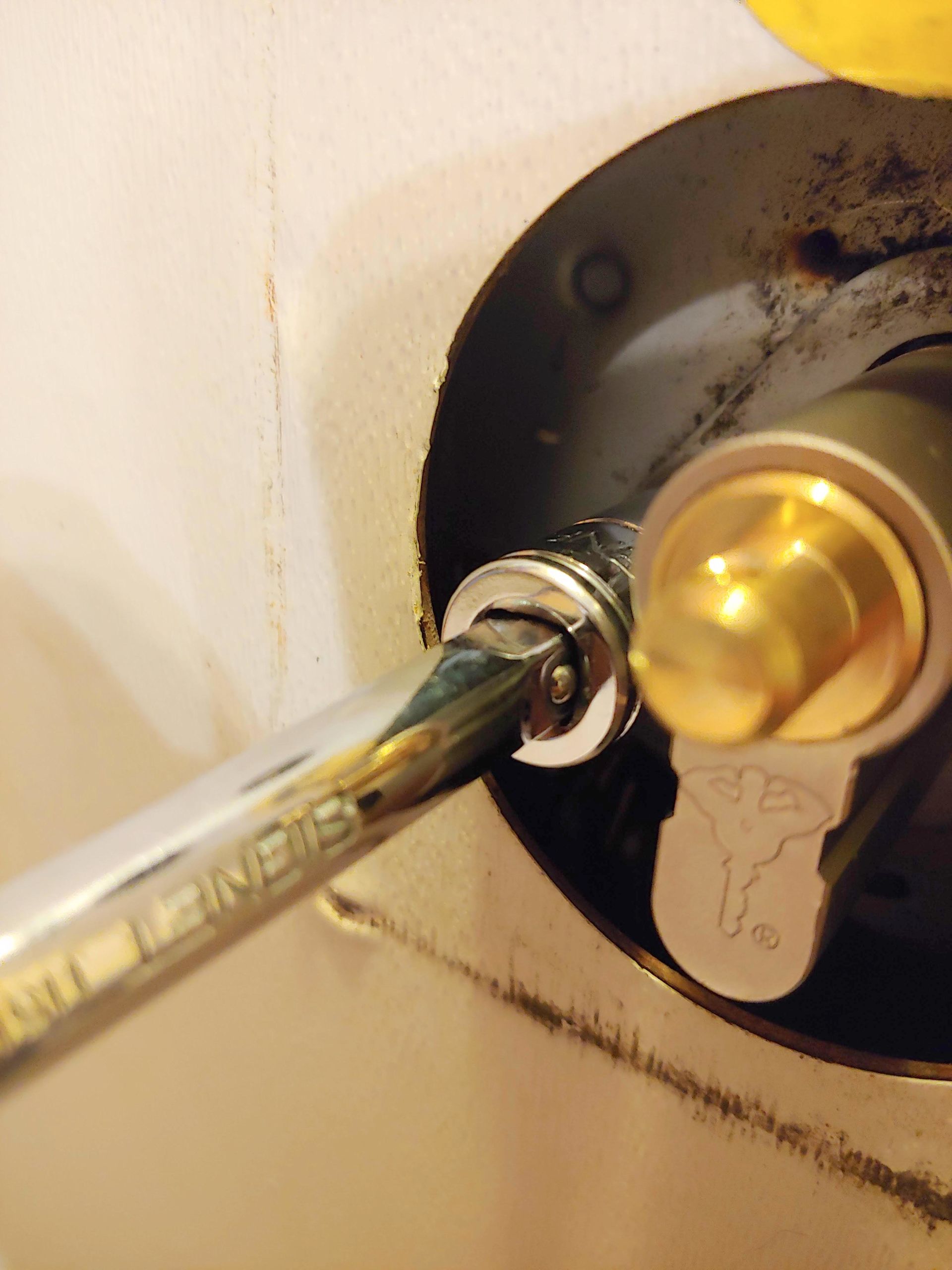

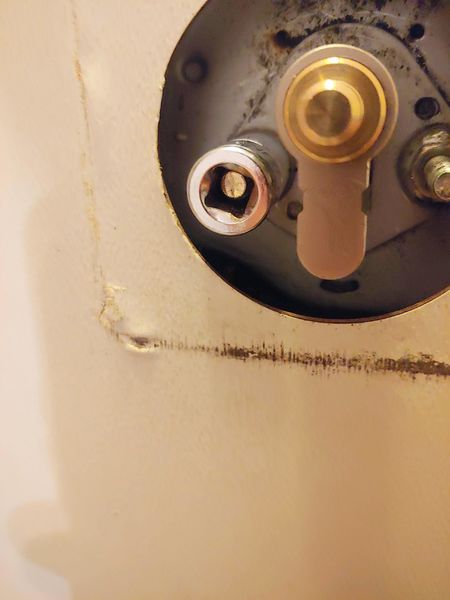

הידוק אומי הפחית. להדק בכל צד כמה סיבובים באופן שווה, בכמה מחזורים.







בדיקת תפקוד המנעול. אם המפתח זז קשה אפשר לנסות לשחרר את האומים, לשחק מעט עם הצילינדר ולהדק שוב.

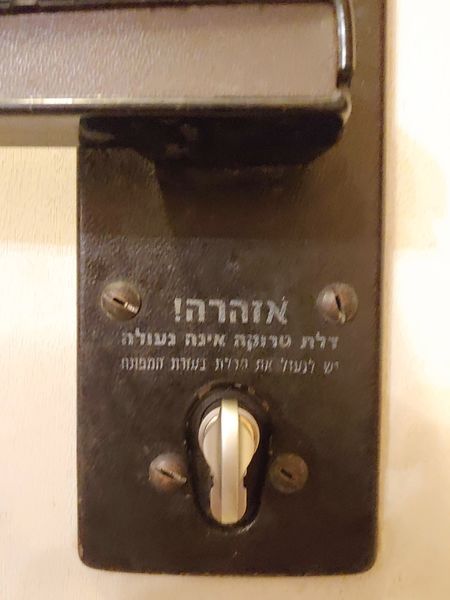

הרכבת המכסה החיצוני עם 6 ברגים.

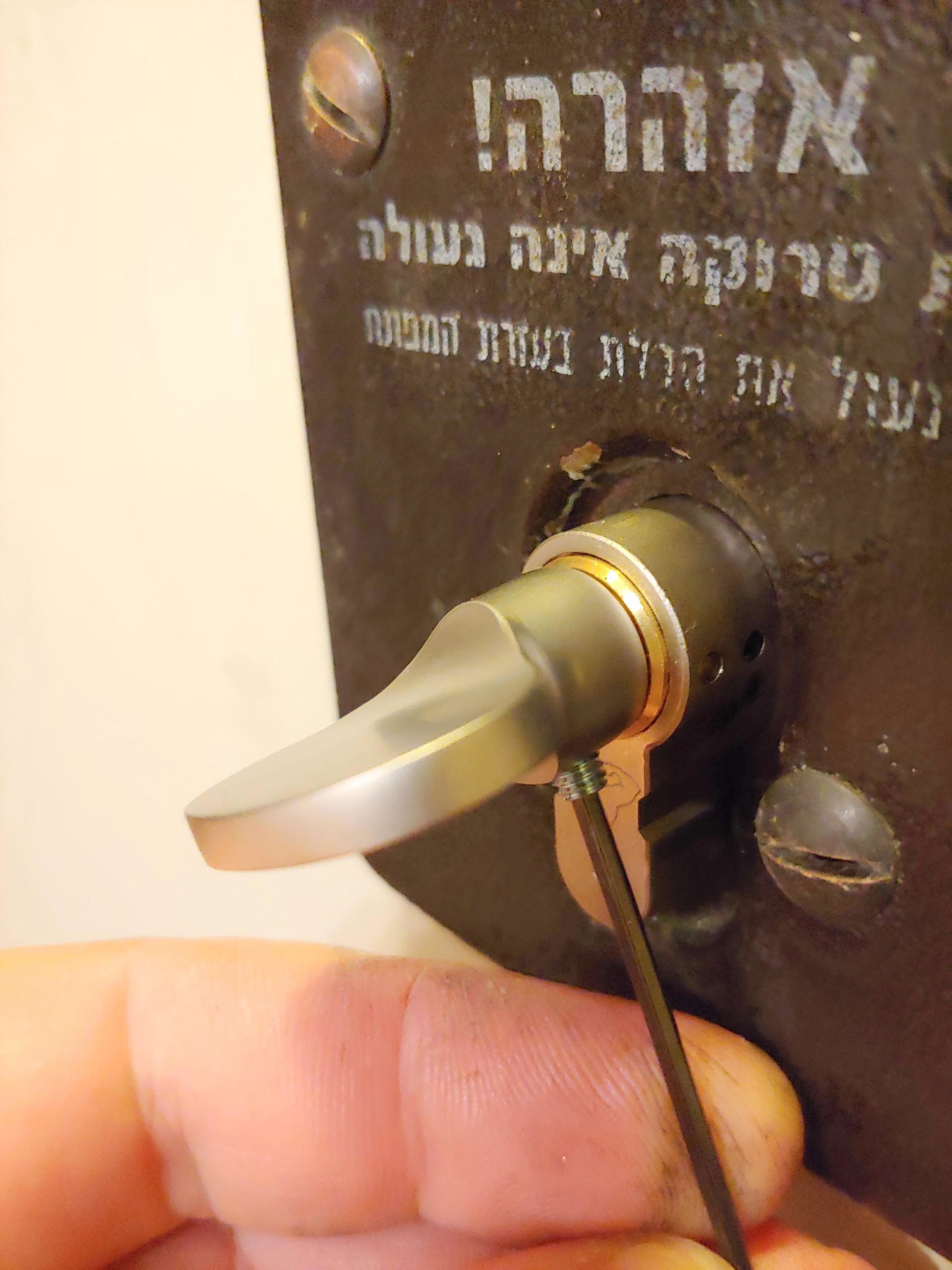

הרכבת ה"כפתור".



הרכבת הידית.











תודה למי שקרא עד כאן

[אורי מ.]

עשיתי את זה לפני כשנה אצלנו בדירה (אחד הילדים הכניס מפתח מצופה מסטיק...).

למירע זכרוני יש איזה כיוונון שצריך לעשות בשביל ששני הצדדים של הצילינדר יהיו מיושרים.

זאת אומרת שכשהלשונית בפנים במצב מאונך (כמו בצילום האחרון שלך) בחוץ החריץ מאוזן ושסיבוב צד אחד מביא את הצד השני לאורינטציה הנכונה.

[Buki]

כן, כתבתי את זה. לפני ההרכבה להכניס את המפתח לצילינדר, לסובב עד שמרגישים "קליק" ולהוציא. במצב הזה החריץ של המפתח יהיה מאוזן.

[yogev20]

קטע, זה בדיוק הפרויקט שאני רוצה לעשות כבר כמה חודשים. תודה על המדריך.

[A_lex]

למה צריך לפרק את הכפתור?
לא זכור לי שפירקתי בכמה פעמים שיצא לי להתקין צילינדר כזה.

[Buki]

כי הכפתור לא עובר דרך הפחית שמחזיקה את הצילינדר.

[A_lex]

אצלי תמיד עבר. מסובבים תשעים מעלות ומשחילים.

אולי אצלך הכפתור גדול מאלו שאני נתקלתי בהם, אם כי זה לא הרושם מהתמונות..





[Benor]

משנה חיים הדבר הזה.

מפליא אותי שלא כל הצילינדרים נמכרים בתצורה הזו. (למי שיש ילדים קטנים בבית נראה לי שזה פחות מומלץ).

[Buki]



לפני 26 דקות, A_lex כתב:

אצלי תמיד עבר. מסובבים תשעים מעלות ומשחילים.





יש מצב בהחלט שהוא היה עובר עם קצת משחק אבל כבר פירקתי את הכפתור לפני כי היה נראה לי שלא יעבור





כשאני חושב על זה עכשיו, פירקתי אותו "אוטומטית" מתוך הרגל של עבודה, שם יש לי הרבה מאוד חלקים שצריך לפרק ככה בשביל להשחיל למקום.



תודה על ההערה.

[natco]

לפני 18 שעות, Benor כתב:

משנה חיים הדבר הזה.

מפליא אותי שלא כל הצילינדרים נמכרים בתצורה הזו. (למי שיש ילדים קטנים בבית נראה לי שזה פחות מומלץ).

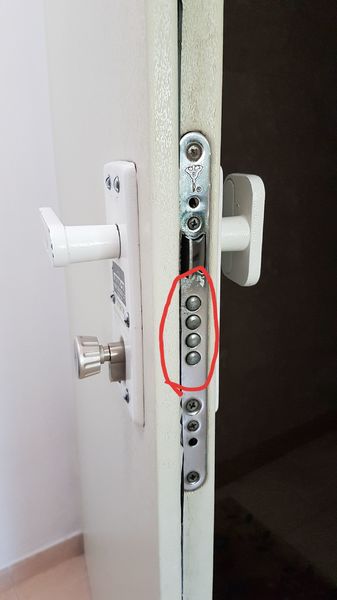

בדירות חדשות (עשר שנים לפחות) זה כבר אכן כך מראש.

עניין של תקן בטיחות אש. מילוט בזמן שריפה בלי לחפש מפתח.



כל מי שיכול -מומלץ להחליף לכזה

[Benor]

ברגע שיש ילדים קטנים, לא רוצים/ עדיף למנוע מהם את היכולת החופשית לפתוח את הדלת ולצאת מהבית ?

[sperial]

הפרפרים האלה בדרך כלל לא נפתחים כל כך בקלות, בודאי לא על ידי ילד קטן ולא מימן. יש להם התנגדות משמעותית לסיבוב, לא כזו שתפריע לך ולי, אבל בחלטת תקשה על ילד צעיר. ועניין בטיחות האש משמעותי מאד.



אני חי עם מנעולי פרפר כבר 3 דירות וכ-30 שנה, הדלת מעולם לא נפתחה על ידי הילדים כאשר היו צעירים. וצריך להוסיף, בבית דירות יש להם עוד מכשולים כמו דלת האינטקום, שבדרך כלל מצריכה כוח לא מועט כדי להתגבר על הבוכנה.

[A_lex]

אנחנו מעדיפים דווקא צילינדר רגיל ולהשאיר את המפתח בפנים. אולי זה שטויות אבל מרגיש לנו יותר בטוח ככה שלא יפרצו בזמן שאנחנו ישנים או משהו.
מכיוון שהמפתח בפנים אז אין הבדל בינו לבין כפתור מבחינת מילוט או מבחינת פתיחה על ידי ילדים (בנות 4 וחצי כבר הדגימו איך הן פותחות).

[natco]

כדי למנוע מפעוטות "להמלט" מהבית יש את הבריח העליון.

הוא ממוקם בגובה שלא יאפשר להם בכלל להגיע אליו, שלא לדבר על המורכבות של לתפעל אותו.





[A_lex]

^בדיוק
