פרוייקט תאורה קטן על ההאצ'בק + מד מתח נסתר

[מרק10]

אולי תעלה כמה תמונות בשביל החבר'ה ?

אני בודק עבורך כמה אפשרויות.

[Aviran_n]

לצערי לא צילמתי בזמן העבודה, אבל מחר אבצע פירוק קטן ואצלם את העסק



תודה רבה מרק!

[מרק10]

היי אווירן,

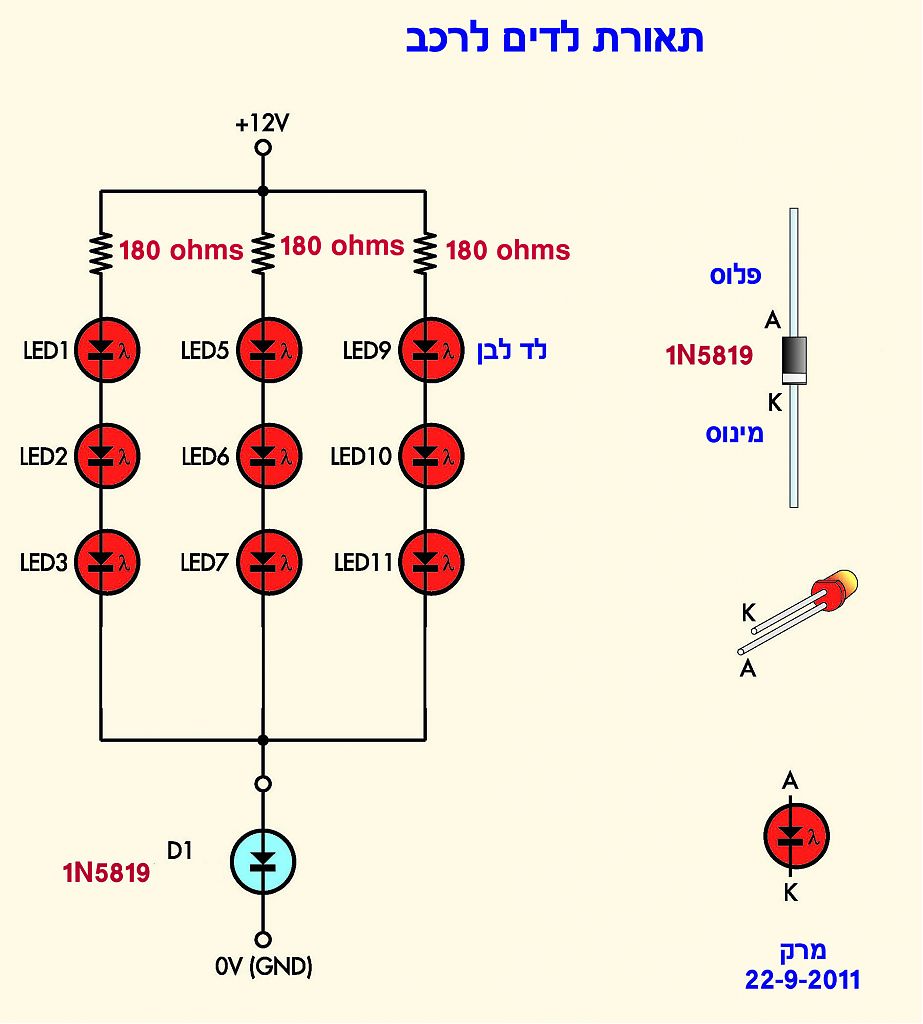

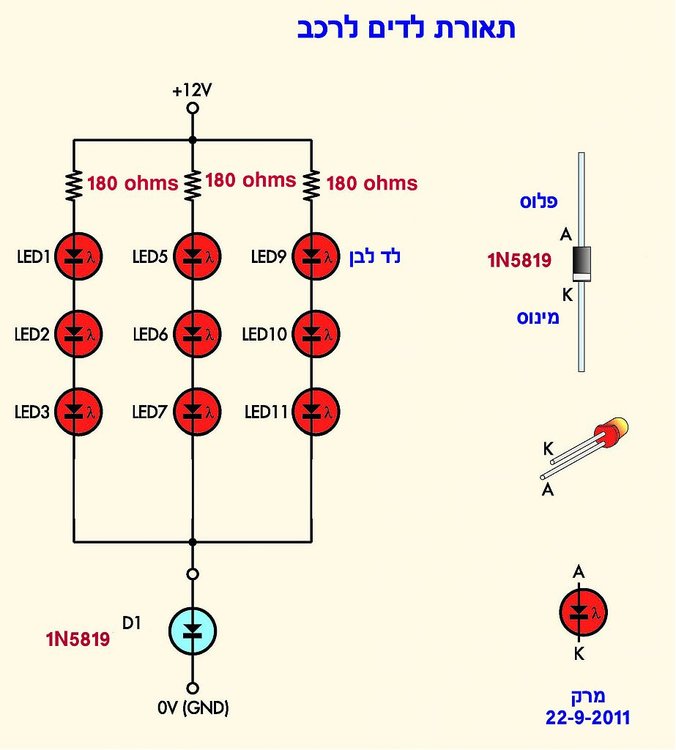

אני מציע שתבנה את המעגל המצורף.

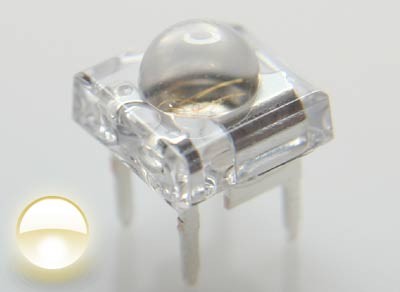

אם יש לך זמן תזמין מאריסטוק לדים מרובעים (פיראנה) הנקראים בשפה מקצועית Super Flux LED והיתרון שלהם שהם בעלי פיזור חום טוב יותר וגם זווית תאורה רחבה.

ניתן לדחוף אותם בזרמים של יותר מ-30 מיליאמפר ללא שום בעיה.

המידות של הלדים האלה הם 7.5X7.5 מילימטר.

http://www.ledmaster.co.il/114603/לדים-פיראנה-1

[Aviran_n]

היי מרק, מצורפות התמונות שהבטחתי!

בתמונה הראשונה ניתן לראות את הדרייבר לאחר התקנתו לתוך הקורה בגג (זו התמונה הכי טובה שהצלחתי לצלם, היות והוא כבר הודבק שם, הוצאתו לצילום תהרוס את ההדבקה...).

בתמונה השנייה והשלישית ניתן לראות את הלד וצלעות הקירור החדשות + החיווט ההולך וחוזר מהדרייבר. (ה"קונקטורים" נלקחו ממחשבים ישנים ולכן הכיתובים )

בתמונה הרביעית כל העסק סגור - כאן עלה בי רעיון לצבוע את כל החיווט הבולט ללבן / לעטוף בבידודים מתכווצים לבנים כדי שהעסק פחות יבלוט.

בתמונה החמישית - ויהי אור! 8)





היי אווירן,



אני מציע שתבנה את המעגל המצורף.

אם יש לך זמן תזמין מאריסטוק לדים מרובעים (פיראנה) הנקראים בשפה מקצועית Super Flux LED והיתרון שלהם שהם בעלי פיזור חום טוב יותר וגם זווית תאורה רחבה.

ניתן לדחוף אותם בזרמים של יותר מ-30 מיליאמפר ללא שום בעיה.

המידות של הלדים האלה הם 7.5X7.5 מילימטר.

http://www.ledmaster.co.il/114603/לדים-פיראנה-1





אתה בטוח שעדיף המעגל הזה על מעגל עם רכיב מייצב מתח כמו שציינת בעבר?

לא עדיף מעגל שיפעל בצורה דומה לדרייבר וימנע השפעה של עליות או ירידות מתח ברכב על עוצמת התאורה וכו'?



אני לא מעוניין להזמין את הפיראנה, משום שכבר רכשתי לדים אחרים, וכבר התאמתי אותם למקומותיהם ברכב, התאמה מחדש (מידות חיצוניות שונות) תצריך הרבה עבודה ועלולה להראות לא טוב. חוץ מזה, העוצמה והפיזור של הלדים הקיימים מספיקה למקומות הקטנים שהם מאירים.
