ערב טוב לכולם.

אני כרגע עובד על צמת חשמל של הרכב ונתקלתי בבעיה, כשאני מאותת שמאלה האיתות עובד אך המנורה בלוח שעונים לא נדלקת וכאשר אני מאותת ימינה הממסר מזמזם ומרעיש ( ממש בזזזזז) והמנורה בלוח השעונים נדלקת קבוע.

הממסר לא חדש.



מה יכולה להיות הבעיה?



נדב.

[lulisa]

על איזה מכונית בדיוק מדובר? פרטים מדוייקים יאפשרו מציאת סכמת החיווט באינטרנט והסבר לתופעה.

[העכביש]

תחליף ממסר. הממסר תקול מתוקי.

[oldcar]

ניחוש של נסיון:

נסה קודם כל לבדוק שכל הנורות תקינות.

אם כולן תקינות בדוק את הארקה בכל הנורות.

אם מדובר ברכב של קריזלר אז יתכן והבעיה בידית האיתות כי שם הכל מתחבר.

[nadavboblil]

על איזה מכונית בדיוק מדובר? פרטים מדוייקים יאפשרו מציאת סכמת החיווט באינטרנט והסבר לתופעה.





מדובר בפורד קפרי דור 1, לא היה בכלל חשמל לרכב והודות לאופיר (xofirx) היא קיבלה צמה.

הבעיה בצמה שקיבלתי, היא שהלוח שעונים שהצמה ירדה ממנה היא של הדגם הפשוט( ללא מד זרם ושעון טורים). בצעתי הסבה לדגם שלי בעזרת פורום באנגליה.

זאת בעצם הסיבה שאני לא יודע האם הממסר עובד בצמה החליפית כי מעולם לא בדקתי את תקינותו.



איך אוכל לבדוק את תקינותו?



תודה רבה.

[oldcar]

למיטב זיכרוני:



לממסר יש 3 חיבורים

P למתח נכנס

L לידית הבילנקר

וX לנורת הביקורת.



כדי לבדוק:

קח בית מנורה עם מנורה.

חבר את אחד החוטים לגוף הרכב או לקוטב השלילי (-) במצבר.

את החוט השני חבר ל ך

חבר חוט הוליך זרם (+) נקודת P והמנורה צריכה להבהב.

חבר את אותו החוט שהיה מחובר ל L ל X וגם כאן הנורה צריכה להבהב.

[cb750]

http://nls.net/mp/volks/htm/signals.htm

[asafk]

לממסר איתות עם 3 רגליים בדרך כלל לא אכפת אם אתה מאותת ימינה או שמאלה.

יש שני סוגים באופן כללי, אבל שניהם מוציאים מוצא משותף לשני הצדדים.



אסף.

[cb750]

למיטב זיכרוני:



לממסר יש 3 חיבורים

P למתח נכנס

L לידית הבילנקר

וX לנורת הביקורת.



כדי לבדוק:

קח בית מנורה עם מנורה.

חבר את אחד החוטים לגוף הרכב או לקוטב השלילי (-) במצבר.

את החוט השני חבר ל ך

חבר חוט הוליך זרם (+) נקודת P והמנורה צריכה להבהב.

חבר את אותו החוט שהיה מחובר ל L ל X וגם כאן הנורה צריכה להבהב.





P=נורית תצוגה (PILOT LAMP)

בדוק כאן:



Lucas SFB100 Flasher Unit



Lucas SFB100 flasher unit. 12V, 42W capacity.

Aluminium can with integral mounting bracket. 3 x screw terminals marked X, P & L. Can be used for both positive and negative earth vehicles.

X = Power in, P = feed to warning lamp, L = Flasher signal out

[בני ל]

שלום

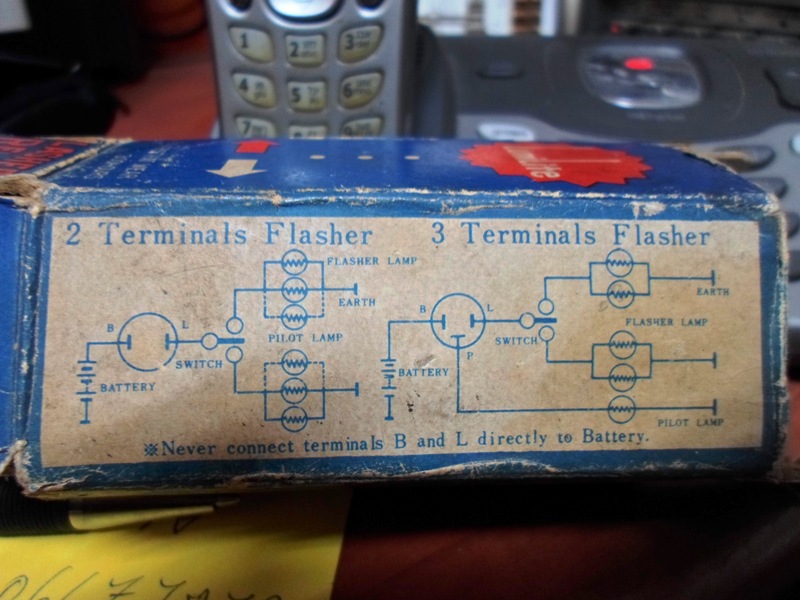

בו נפתור את הבעיה בצורה פשוטה.

אם לא תבין אסביר.





בברכה בני ל.

[raven1222]

שלום



בו נפתור את הבעיה בצורה פשוטה.

אם לא תבין אסביר.





בברכה בני ל.



הכי נכון וברור.

אריק

[nadavboblil]

המון תודה לעונים גם בפרטי ובמיוחד לשרטוט של בני, מחר אם לא ירד גשם אני אעדכן בהתפתחויות.



נדב
