פירוק ריפוד קורת A בגולף 2003 ועזרה בהזמנת חלקים.

[מרק10]

עידכנתי את ההודעה הקודמת שלי.



מק"ט מנורה+בית מנורה - 1J0947171

תיאור המנורה- 12V 3,8W.



אזהרה חשובה !

לפני שאתה מפרק מנורות או מתעסק עם מערכת החשמל של הרכב רצוי להוציא את המפתח מהסווי'ץ.

המקרים מסויימים אפילו לנתק את כבל המינוס של המצבר.



אין חכם כבעל ניסיון !

[stillness6]

תודה רבה מרק.



אני לא עובד כאשר המפתח בסוויץ'.

אם המומחה אמר מי אני שאתווכח כאשר אתחיל התקנה של הדיבורית ושל המצלמה (הוספת שקע מצית נוספת נסתרת מאחורי הקונסולה + כפתור) אפרק את המינוס מהמצבר.



האם פירוק של המינוס עלול לאפס את הקודן?



האם מישהו יודע איך מחליפים את המנורות האלו?



בנוסף מצאתי את המדריך הזה לפירוק קונסולה מרכזית:

http://forums.vwvortex.com/showthread.php?958556-DIY-Removing-interior-parts-%28e-brake-center-console-armrest-glovebox-ashtrays%29



הכל טוב ויפה עד שמגיע השלב שהוא מפשיט את מוט ההילוכים מהשק ובכך משחרר את הקונסולה לנוע בחופשיות יחסית.

אצלי זה המוט קצר ובאוטומט אין שק, איך אני מוציא את הקונסולה המרכזית?



אני רוצה להוציא את הקונסולה המרכזית כדי להתקין מאחוריה את השקע ואת מוח הדיבורית והרמקול.

תודה

[stillness6]

מצאתי את השם המסחרי למנורות האלו.

Neo wedge T1.5

או

Neo wedge T5

12 מ"מ קוטר.



עדיין תקוע בשלב של פירוק בית החיישנים האלו וגישה להחלפת המנורות.



איך אני מגיע למאחורי הקונסולה המרכזית ללא פירוק הקונסולה?

התחלתי לפרק לפי המדריך הזה אבל נתקעתי בשלב 26.

הגיר אצלי הוא אוטומט ואי אפשר להרים דרכו את הקונסולה.



תודה

[מרק10]

אולי המידע הזה יעזור (ראה קובץ מצורף).



אל תהייה בטוח שמנורות הלד יתאימו לך.עוצמת התאורה תהייה נמוכה בהרבה ממנורה רגילה של 12 וולט בהספק של 3.8 וואט (המקורית).

אומנם הצבע יהייה לבן אבל פיזור האור ועוצמת האור תהייה נמוכה.



בכול מקרה ניתקלתי במספר מיקרים שמנורות לד ממשיכות להאיר בצורה חלשה גם אחרי כיבוי.

Binder1.pdf

[stillness6]

תודה רבה אני אנסה את זה.

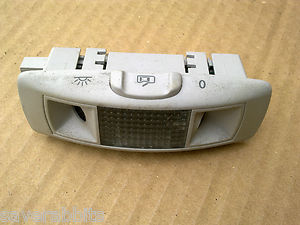

מרק אולי יש לך את המק"ט של הבית מנורה יחד עם חיישני תנועה (התמונה שצירפתי).

אולי אם אני אראה את החלק הזה בתמונה אני אראה קליפסים ואני אעלה על הצורה שבה נכון לפרק את הסיפור הזה.



שוב תודה ענקית לך!

[מרק10]

אל תסמוך במאה אחוז על התמונה המצורפת.

אתה פשוט צריך לנסות למצוא את הקליפסים הנמצאים בצידי בית המנורה וללחוץ אותם כלפי פנים ואז להוציא את בית המנורה.



שים לב בתמונה האמצעית ניתן לראות את בית הקונקטור בצד ימין ואת המברג יש להכניס בצד הנגדי.



לחלק הזה ישנם כ-6 מק"טים שונים בתלות בצבע הריפוד ועוד פרמטרים שאינני יודע מה הם.

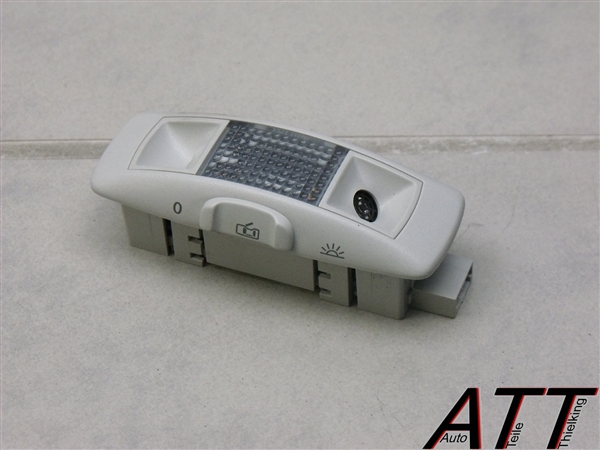

1J0951171D

[EDD20]

אולי זה יכול לעזור לך בפירוק של המנורה :

http://uk-mkivs.net/forums/t/184536.aspx

[stillness6]

תודה ענקית לשניכם!

לפני שפניתי לפורום ניסיתי באותה הדרך רק מהצד השני, השכלתי להפסיק כאשר זה הלך קשה מידי. בדיעבד מסתבר שאם הייתי ממשיך היתי שובר קליפס או שניים.

תודה רבה. בסוף התהליך אצלם תמונות, כנהוג בפורום

[stillness6]

מצורף חיברי המערכת החדשה + חיבור מטען למצלמה.

איפה שהמצית אני מחבר מתג on/off.

האם החיבור הזה תקין ולא יעשה לי בעיות?

אשמח לקבל חוות דעת.

תודה!

[stillness6]

הסתדרתי עם החיווט.



אני מחפש מק"ט או קישור לאיביי להזמנה של חלק מספר 8 בקישור המצורף:

http://elsaweb.spaghetticoder.org/doc/A.en-GB.A04.5618.29/32504976/3



לפי האתר קוראים לחלק Sliding cover



תודה רבה!

[EDD20]

מצאתי משהו, אני לא יודע אם זה מתאים לך.

http://www.ecstuning.com/Volkswagen-Golf_IV--2.0/Interior/Shifter/Shift_Trim/ES251610/



עריכה:

יכול להיות שאתה צריך את כל החלק הזה:

http://www.ecstuning.com/Volkswagen-Golf_IV--VR6_12v/Interior/Shifter/Shift_Trim/ES308363/

[stillness6]

הלינק הראשון לא מתאים.

This part will not fit 5 speed tiptronic transmissions.

וזה בידיוק מה שיש לי.



הלינק השני הוא הHOUSING שעליו מחליק הסטריפ הזה ובתוכו הסטריפ.

מכאן אני מבין שזה בא כחלק אחד הבית הזה + הסטריפ וזה יקר מאוד.

אני אנסה לפרק את החלק וסדר משהו אחר.



תודה רבה!!!

[מרק10]

מה הבעיה שבגללה אתה מחפש חלק חדש ? אין תאורה ?

[stillness6]

אי אפשר היה להעביר למצב טיפטרוניק. ולהוריד הילוכים מעבר לD מאחר והשטיח סליידר נקרע ונתקע.

תמונה ממחישה של המצב כרגע.

כל מה שאני צריך זה את השטיח סליידר הזה שנע יחד עם ידית ההילוכים קדימה אחורה ולצדדים.

הדאגה היא שיכנס גוף זר לבפנים ויצור תקלה יותר יקרה מעלות השטיח הזה.

מצורפת תמונה:

ביד שלי אני מחזיק חתיכה מהשטיח הזה.



[מרק10]

הגומי לא נמכר לבד אלא חלק מהמכלול.



כמה רצו בצ'מפיון על החלק ?



החלק בקישור המצורף מתאים לך.

http://www.ecstuning.com/Search/1J07135982ZZ/
