[פרוייקט מצולם] החלפת ידית אורות ב 307 (COM2000) זהה לרוב רכבי PSA מ 2001/2 ואילך

Recommended Posts

ערב צח



הפציינטית היא 307 מודל 2003. סיבת ההחלפה היא חופש במנגנון המכאני של ידית האיתות.



תמונות...



איציק


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שלב א':

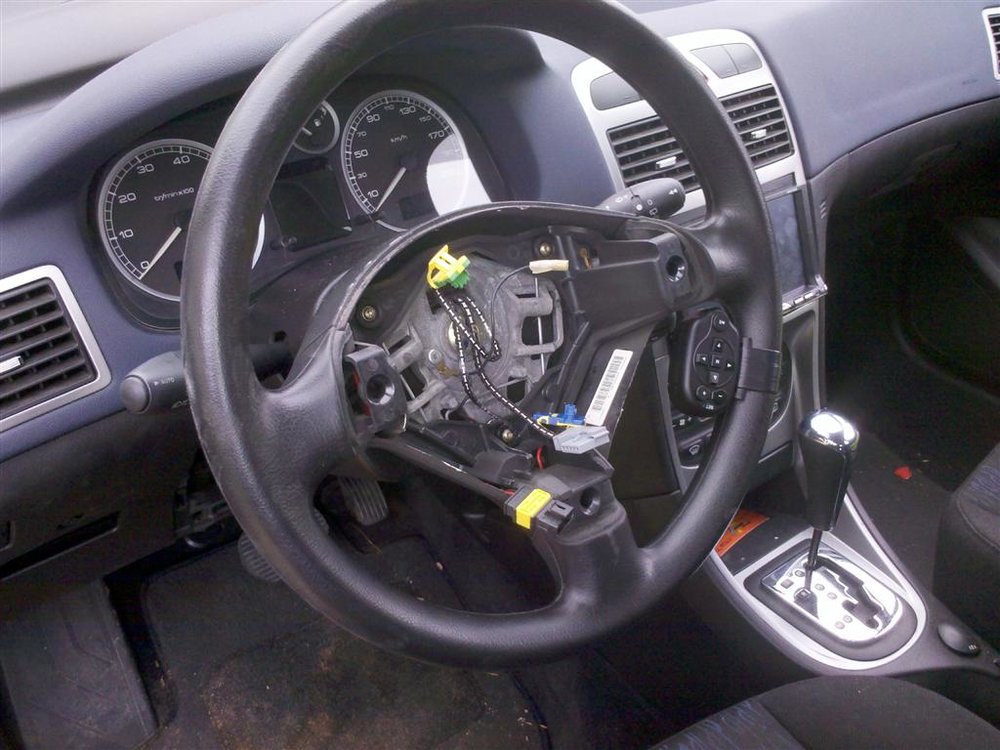

פירוק כרית אויר ע"י לחיצה (עם מברג) של קפיץ מכל צד של הכרית אויר (בדופן גוף גלגל ההגה) + ניתוק המחברים מכרית האויר (מברג שטוח וזהו)

2013-02-14_12-19-27_247 (Medium).jpg


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שלב ב':

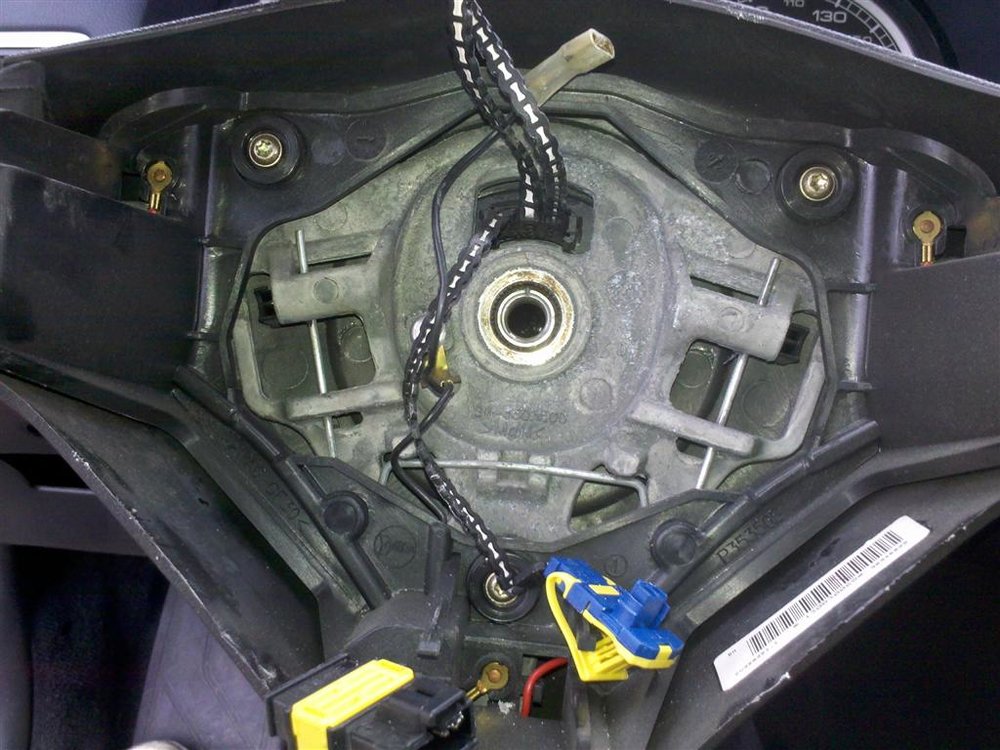

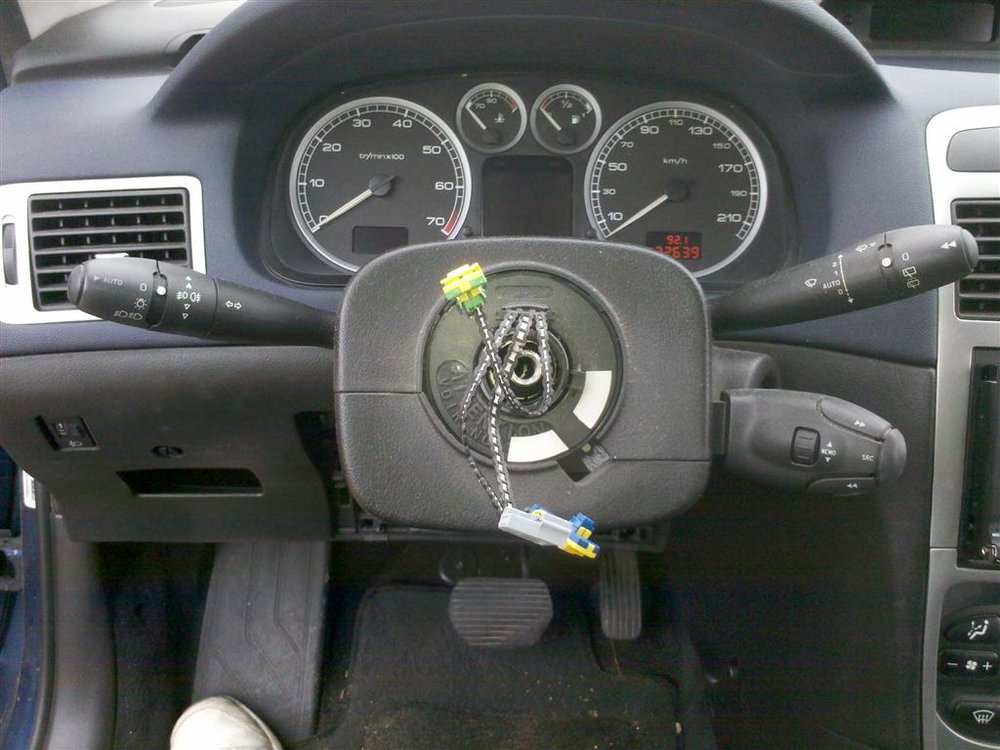

פירוק ההגה (בורג מרכזי טורקס 50)

2013-02-14_12-20-23_586 (Medium).jpg

2013-02-14_12-20-46_517 (Medium).jpg


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שלב ג':

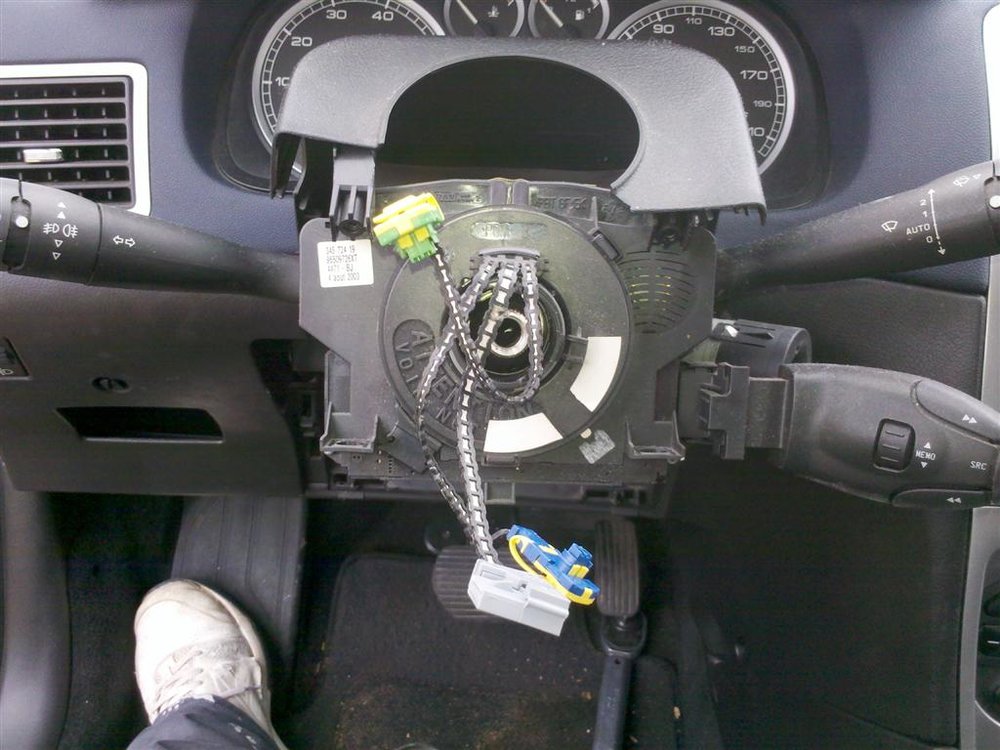

פירוק הפלסטיק מסביב להגה (חובקי הגה) ע"י שחרור 2 ברגי טורקס 20 בחלק התחתון

2013-02-14_12-23-12_617 (Medium).jpg


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שלב ד':

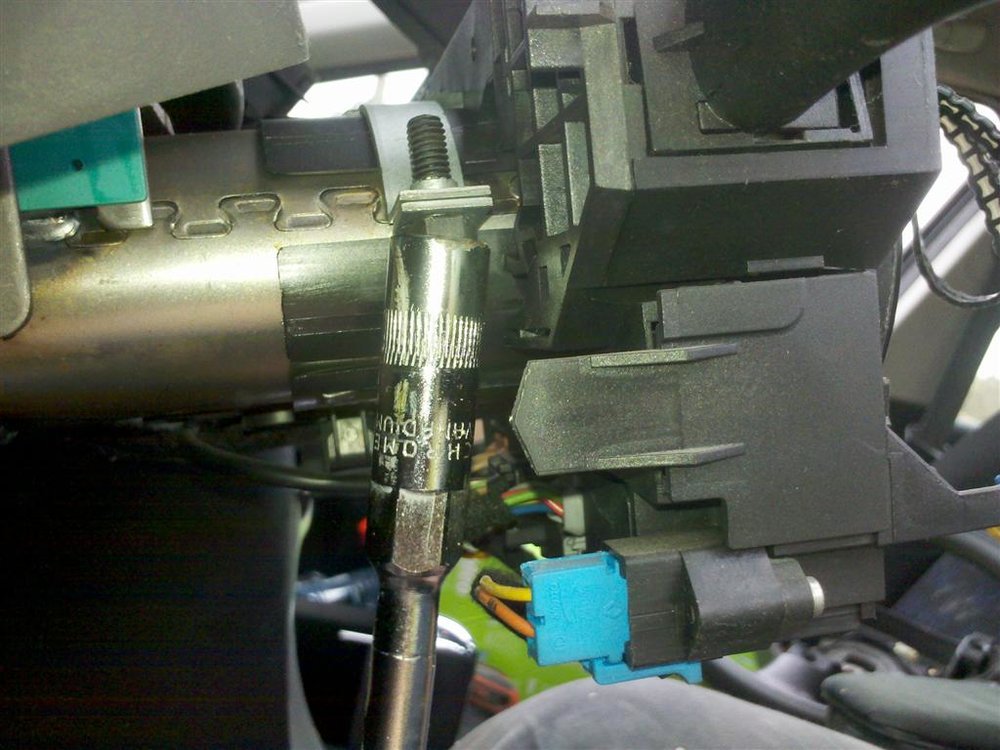

שחרור בורג אבטחה שמחזיק את מכלול הידיות

2013-02-14_12-23-50_985 (Medium).jpg


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שלב ה:

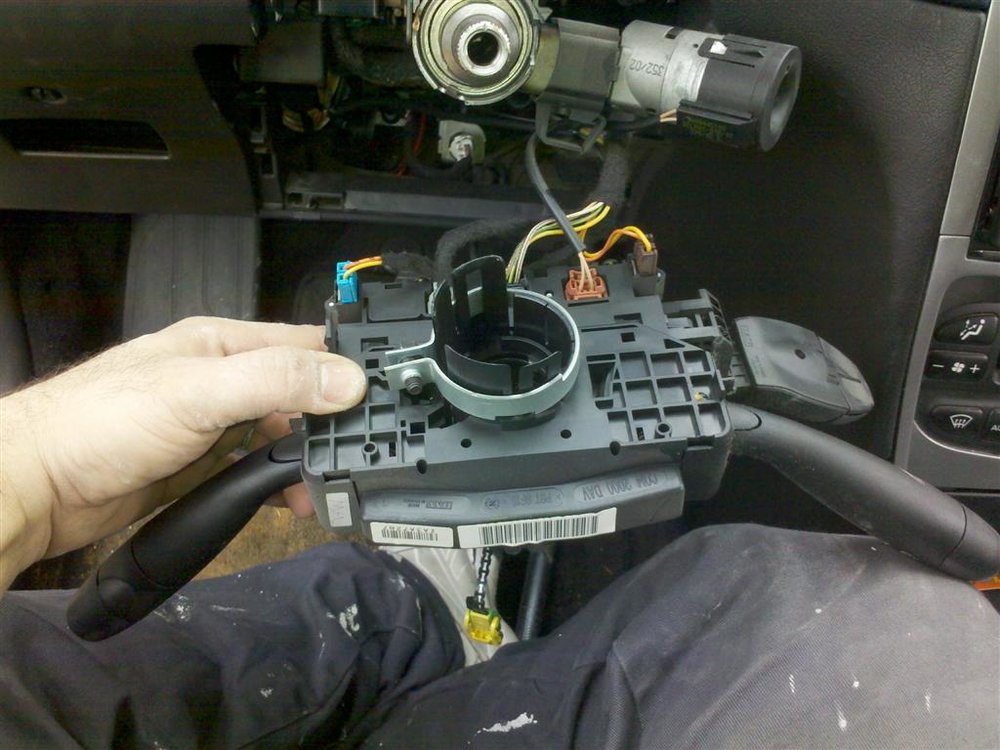

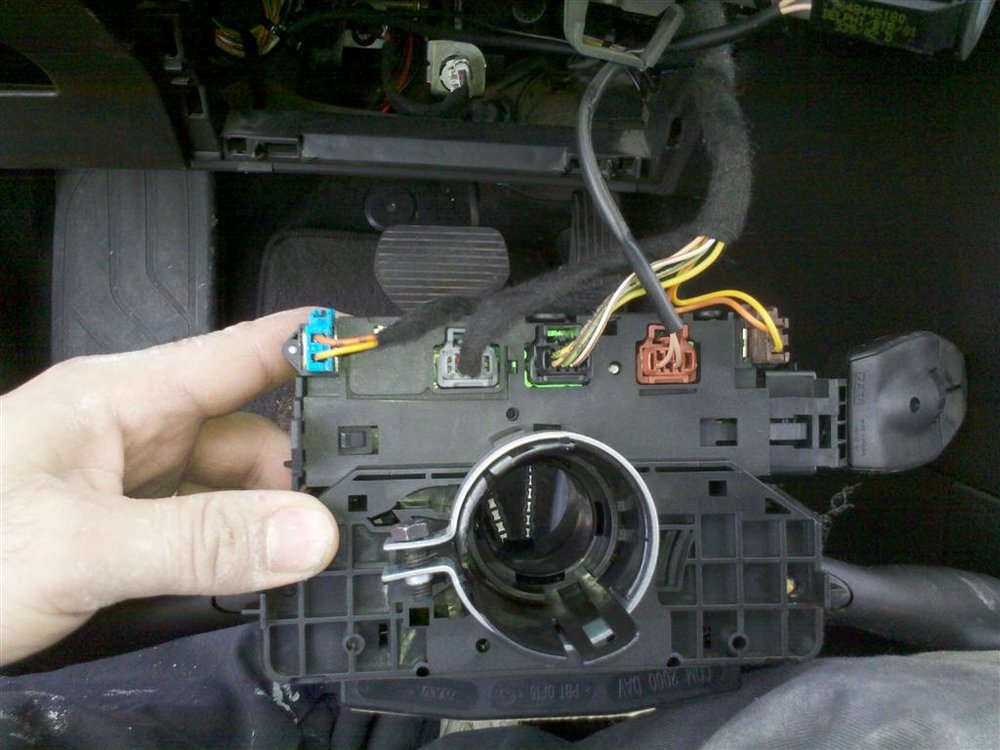

הוצאת המכלול החוצה (שחרור עם מברג שטוח של 2 קליפסים ומשיכה עדינה החוצה)

2013-02-14_12-24-11_468 (Medium).jpg

2013-02-14_12-24-15_952 (Medium).jpg


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שלב ו':

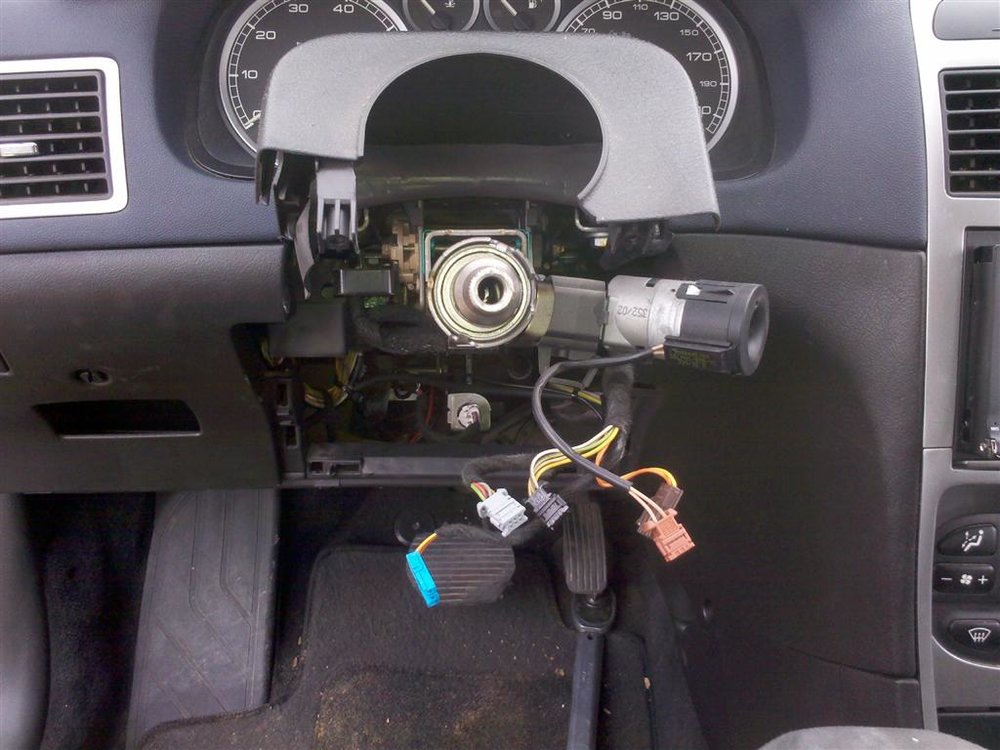

ניתוק המחברים

2013-02-14_12-24-45_476 (Medium).jpg


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שלב ז':



הרכבת ידית חדשה



מימין לשמאל:

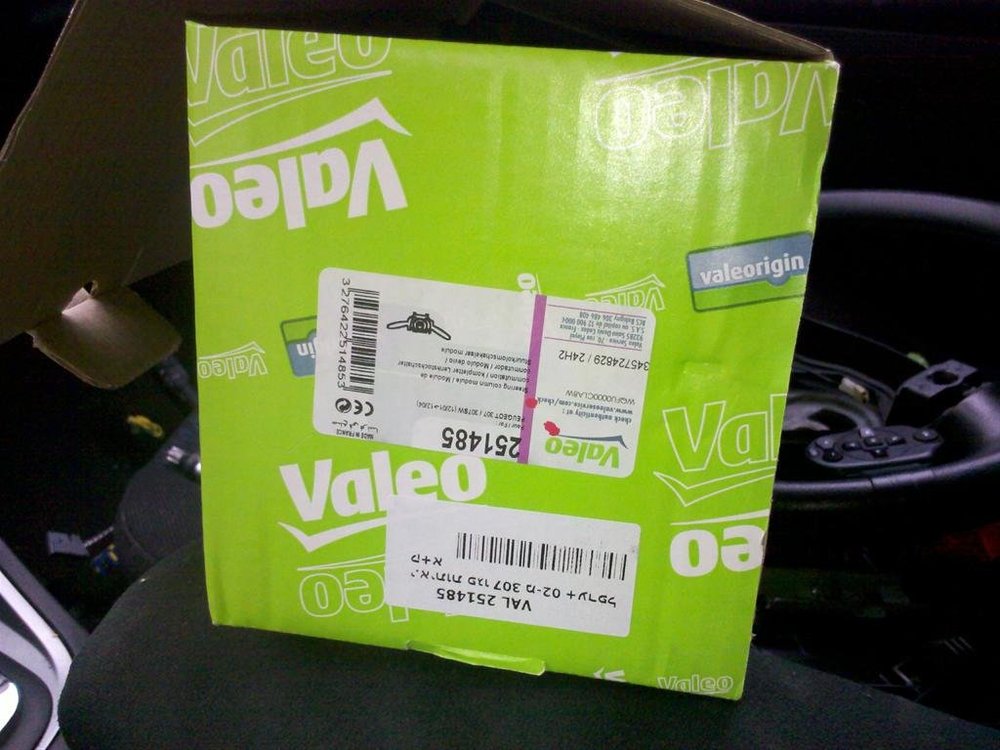

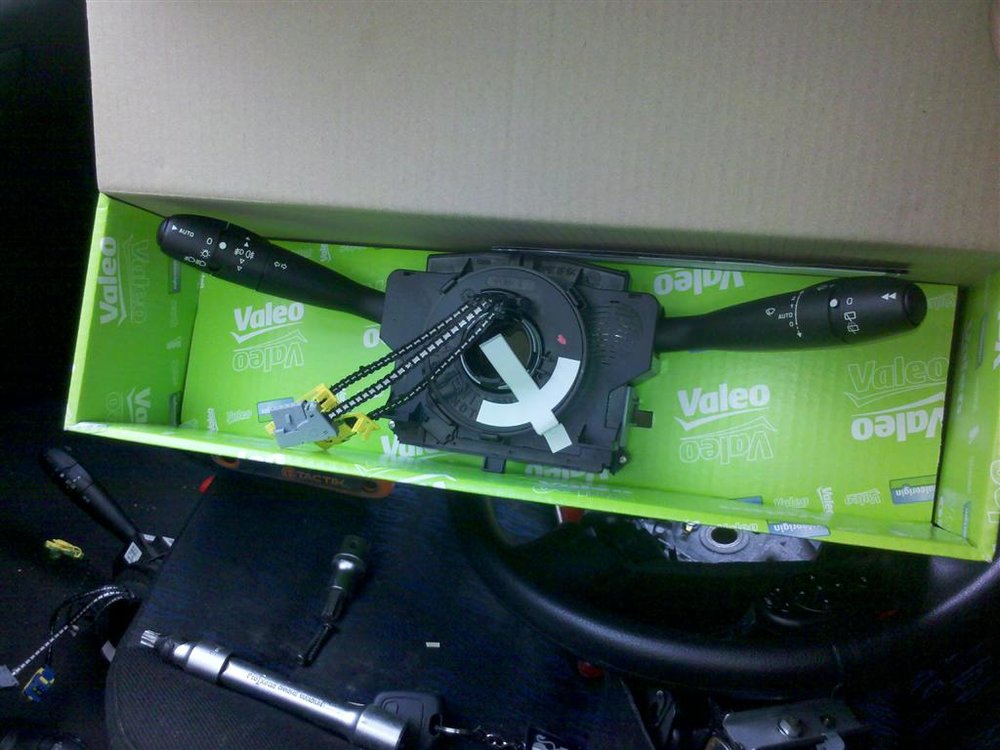

1. הקופסא של המכלול החדש

2. כך נראה המכלול החדש

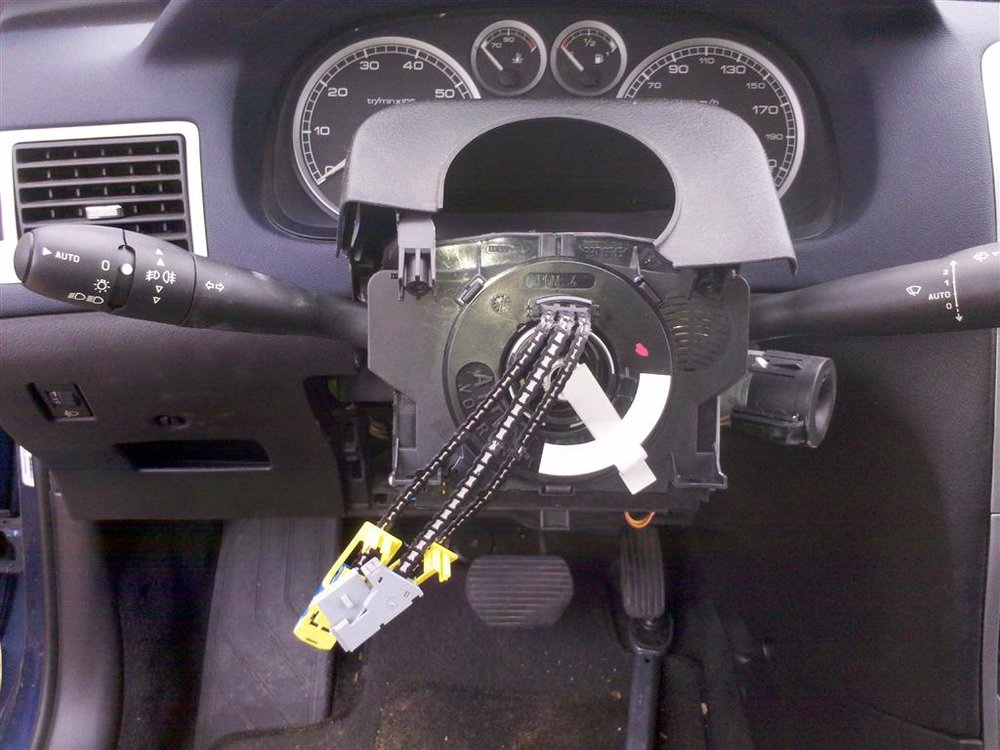

3. הרכבתו על מוט ההגה

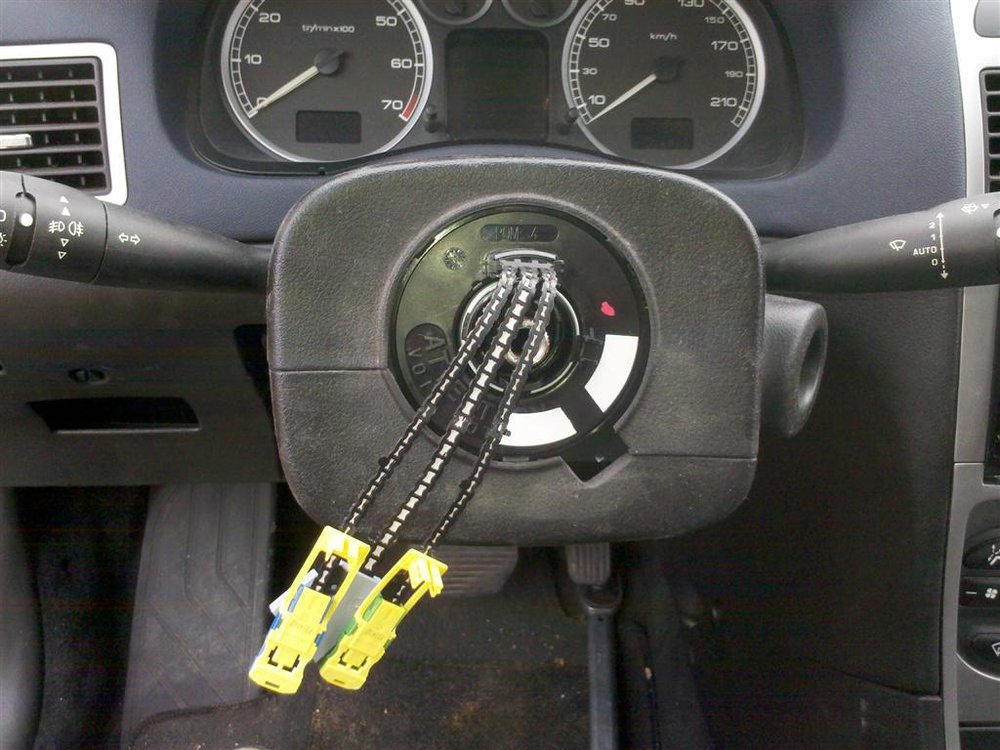

4. סגירת החבקים (לאחר חיבור מחברים והידוק בורג אבטחה אחורי)

5. שחרור נצרה (מדבקה לבנה) מונעת סיבוב של הסליל המרכזי

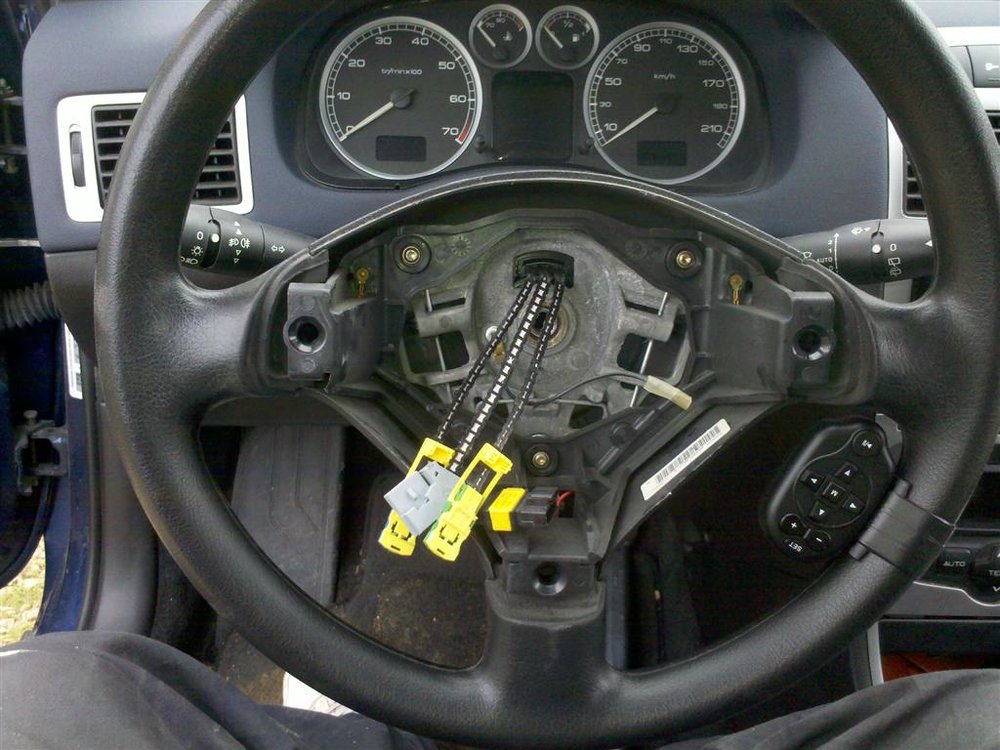

6. הרכבת ההגה

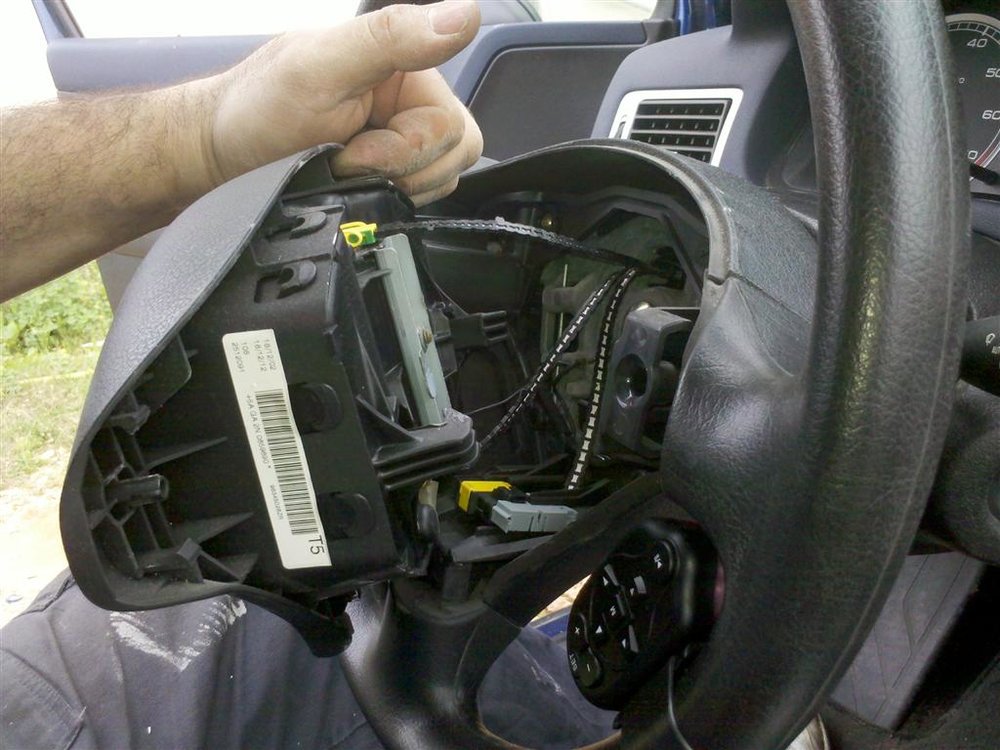

7. הרכבת הכרית

2013-02-14_12-25-00_155 (Medium).jpg

2013-02-14_12-25-08_800 (Medium).jpg

2013-02-14_12-27-00_46 (Medium).jpg

2013-02-14_12-30-12_799 (Medium).jpg

2013-02-14_12-30-18_312 (Medium).jpg

2013-02-14_12-30-56_811 (Medium).jpg

2013-02-14_12-32-31_174 (Medium).jpg


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

זמן עבודה: 10 דקות

שילמנו על החלק 800 שח כולל מע"מ.



לא העברנו את ידית השליטה על הרדיו כי ברכב אין רדיו מקורי יותר (הידית שליטה על הרדיו ובקרת השיוט הם חלק נפרד מהמכלול והם ניתנים לפירוק והעברה בקלות)



איציק


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

כל הכבוד אחלה תמונות.



בעיה נפוצה מאוד ברכב הזה, ולא רק ב 307 או שהסליל נדפק או שהידית יש בה חופש שגורם למאותתים להשתגע בנסיעה על כביש משובש או בסגירת דלת הידית קופצת מטה/מעלה.



כמובן ומיותר לציין שהעבודה הזו אינה מיועדת לחובבנים מדובר בכריות אוויר, טיפול במערכת הזו תיעשה אך ורק ע"י איש מקצוע שהוסמך לכך!



איציק, שכחת לציין בתחילת העבודה שיש לנתק את המצבר, ולסובב את ההגה למצב בו הגלגלים ישרים וההגה ישר, כי אם ההגה לא ישר אז הסליל יכול להיקרע או שחייו יתקצרו.

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

נכון, אכן שכחתי לציין שההגה חייב להיות ישר (ולמתחכמים או למאותגרים: לא רק ההגה צריך להיות ישר אלא גם הגלגלים :p )



יש דברים שאני במכוון לא מפרט יותר מידי ע"מ שלא כל אחד ירוץ לעשות אותם.



איציק


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

כל הכבוד!

לדעתי, צריך לפתוח שרשור-עוגן, שבו תהיינה כל העבודות שבצעת (גיר AL4, משולשים, ידית COM2000 ), למען יראו וילמדו.

תודה על השיתוף.


alfa 156 2.5.

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

איציק המדריך מתאים גם ל C5 2007?


Hyundai IONIQ

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים
איציק המדריך מתאים גם ל C5 2007?



אני מנחש שיש גם ESP לרכב הנ"ל - אז אם התשובה היא חיובית, התהליך הפיזי של ההחלפה זהה, אבל יש לכייל חיישן ESP דרך מחשב דיאגנוסטיקה (אחרת תקבל מייד תקלה על ESP).



ב ESP קיים חיישן זווית הגה בתוך ידית ה COM, היא גם יקרה יותר לרכישה וגם תהליך ההתקנה דורש כיול חיישן במוסך (חד פעמי אחרי ההחלפה).



איציק


Citroen C4 Spacetourer (Picasso) MY17 1.6T 165hp Automatic

Citroen C4 MY07 2.0 143hp Automatic

Citroen Berlingo Turbo Diesel MY06 2.0HDI

פ.מצולמים אחרונים: הח' שסתום ספיקה למדחס מזגן, טיימינג למנוע 2.0 EW10J4 ב 307, הח' COM2000 ברכבי PSA , הח' שמן AL4, הח' שסתומים AL4

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

איציק אכן קיים ESP ברכב. הידית בינתיים עובדת תקין אך יש קצת חופש בידית האיתות שגורם לאיתות של שני הצדדים ימין ושמאל להבהב טיפה אחרי שההגה חוזר למרכז בהשלמת הפניה.
