מתג כיוון אורות לא מגיב בפולקסווגן פולו 2008

[dany]

ממש מציק לי העניין שמתג כיוון גובה האורות לא עובד,אז לפני שאני ממהר להזמין חדש רוצה לשלול קיום בעיה אחרת.

אז בדקתי פיוז ונמצא תקין.

המתג עצמו דולק(יש אור במתג).

מה עוד כדאי לבדוק ?



תודה!

[bennyml]

תבדוק אם מחובר לפנס בכלל, זה קונקנטור עגול נוסף שמתחבר לפנס עצמו ולא למנורות בפנס.

[yossiaviel]

בכל פנס קיים מנוע קטן משלו. זה לא עובד באף צד?

[dany]

לא עובד בשום צד.

נראה לי ממש מוזר שהמנועים מתו אחרי זמן כה קצר.

[dany]



אפשר לראות שמחוברת צמה גדולה מימין ומצד שמאל זוג חוטים של הקסנון(לא מקורי).

מה דעתכם?

לפי מה שהבנתי בקופסא השחורה באמצע יושב המנוע.

[מרק10]

תבדוק תוצרת מי הפנסים HELLA או VALEO.



במידה והפנס תוצרת HELLA אז אתה בבעיה מכיוון שתצטרך לחתוך עם דרמל או סכין יפנית את כיסוי הפלסטיק המלבני באמצע של המנוע בכדי להוציא את המנוע. לאחר חיתוך הכיסוי הפלסטיק תוכל להגיע לקונקטור בעל 3 פינים שמתחבר למנוע.



בהרכבה תצטרך להזמין גם מנוע+קיט תיקון.



לפני הכול תפרק את הקונקטור המקורי בעל 10 פינים שמתחבר לפנס ותבדוק שמגיע מתח למנוע.



יש ברשותך מד מתח ?

עריכה אחרונה ב-26 למרץ, 2014 על ידי מרק10

[dany]

יש ברשותי מד מתח.

אתה מתחיל להפחיד אותי עם החיתוך,לפי מה שראיתי הקופסא באמת יושבת די טוב שם\באמת חלק מהפנס.

[מרק10]

מפרקים את הפנס ומניחים אותו הפוך על קרטון/סמרטוט בכדי לא לפגוע בפלסטיקים וחותכים מסביב לכיסוי של המנוע.

תתחיל מהבדיקות החשמליות. תפרק את השקע החשמלי בעל 10 פינים ותצלם אותו מקרוב ואני אנסה לסמן לך באיזה פינים אמור להיות פיקוד/פלוס/מינוס למנוע החשמלי.



זו הסיבה שפנסים חדשים תוצרת HELLA מגיעים יחד עם המנוע החשמלי ולא כמו בדמים אחרים שפשוט קונים פנס 'ריק' ומעבירים אליו את המנוע החשמלי והמנורות.

[yossiaviel]

זה שיש אור במתג, לא אומר שהמתג תקין עדיין, האור שייך להדלקת התאורה ברכב, ואילו המתג עצמו מבצע מין פעולה של "ריאוסטט" לכאורה. ייתכן מאוד שיש בעיה במתג עצמו ולאו דווקא במנועים של הפנסים. זה גם לא הגיוני שפתאום שני המנועים שבקו חיים ככה ביחד.

[dany]

ואיך לבדוק את תקינות המתג?

[מרק10]

פנל השליטה על גובה הפנסים, תאורת הפנל ועוצמת התאורה של לוח השעונים הוא יחידה אלקטרונית אחת שמקבלת פלוס דרך פיוז של 5A כלומר קיים פלוס על הפוטנציומטר של כיוונון גובה הפנסים ובהחלט עלול לקרות מצב שיש תקלה בפוטנציומטר.

[מרק10]

ואיך לבדוק את תקינות המתג?

מה מספר הפיוז בדקת ומהו הערך שלו ?

[dany]

פיוז מספר 6-בקרת טווח פנסים ראשיים (5A).

והפנס הוא מתוצרת hella.

המתג של הכיוון אורות הוא ביחידה אחת עם מתג כיוון עוצמת האור בלוח מחוונים.

[מרק10]

1. תבדוק בבקשה גם את פיוז שמספרו 54 והערך שלו 15 אמפר וגם את פיוז שמספרו 43 והערך שלו גם 15 אמפר.

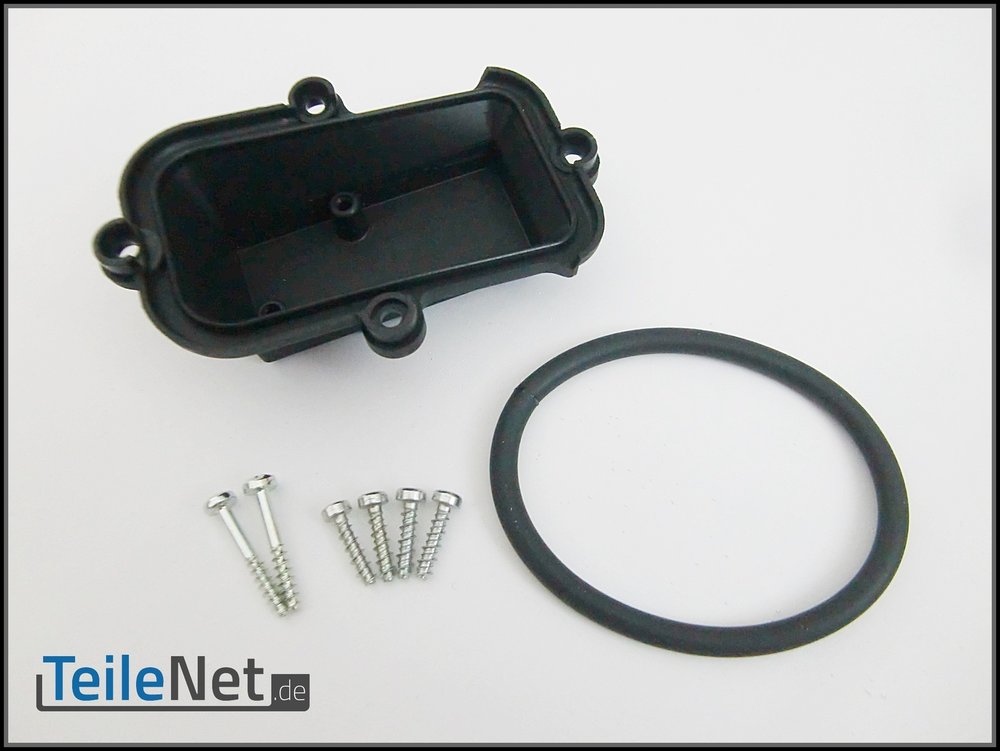

2. כפי שכתבתי קודם לכן במקרה של פנסים תוצרת HELLA לשם החלפת המנוע תצטרך להזמין גם קיט כמו בתמונה המצורפת עבור צד ימין וצד שמאל שהם שונים במעט.

[dany]

הפיוזים האלו תקינים.

לפי ספר רכב פיוז אלומת אור נמוך ימין ושמאל
