איך ניתן לזהות פלוס ומינוס בכבל מתח של קומפרסור, אם אין עליהם סימון?

[yohai71]

שלומות, ואני אסביר;

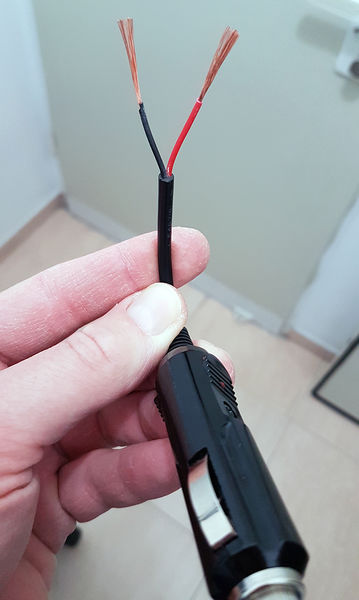

תקע ה-12V של הקומפרסור שבאחד הרכבים הלך לעולמו. רכשתי חליפי, שעליו אין בעיה לזהות מי זה + ומי זה -:

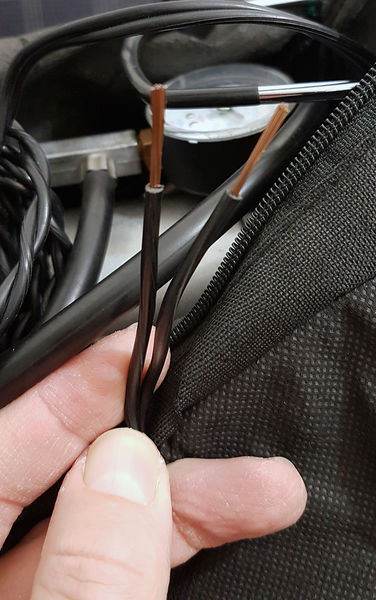

אלא מה? בטפשותי גזרתי את התקע הישן במקום לפרק אותו כדי שאוכל לסמן לעצמי מי הפלוס ומי המינוס, מה שמשאיר אותי עם זה:





אז איך אפשר לדעת? לצורך העניין, יש לי רב מודד אבל השימוש היחיד שלי בו עד עכשיו היה כדי לוודא מתח בתיבת הפיוזים שברכב- אני לא יודע מעבר וגם חיפוש לא מעלה לי כלום.



לעזרתכם אודה, ומוכן להעלות תמונה של טריומף מחלידה, אם זה מעניין.

[natco]

אין ברירה - תפרק בצד שני של הכבל...

יש להניח ששם כבר תראה מי נגד מי.

עריכה:

אגב- שים לב שהחוטים בתקע החדש שלך בקוודרנט הרבה יותר קטן.

עלול להוות בעיה.

עריכה אחרונה ב-23 לדצמבר, 2020 על ידי natco

[מרק10]

הפלוס מתחבר תמיד לפין המרכזי בשקע וגם בתקע.



חבר באופן זמני ובדוק:

כאשר אתה מודד מתח עם רב מודד הפרוב האדום מחובר לפלוס והשחור למינוס. אם בדקת בחוטים וקיבלת בבדיקה כזו 12 וולט אזי גילית מי הפלוס ומי המינוס.

אפ בתצוגה של הרב מודד תראה את הסימן (-) מינוס אזי חיברת הפוך את הפרובים.

עריכה אחרונה ב-23 לדצמבר, 2020 על ידי מרק10

[yohai71]

תודה רבה.

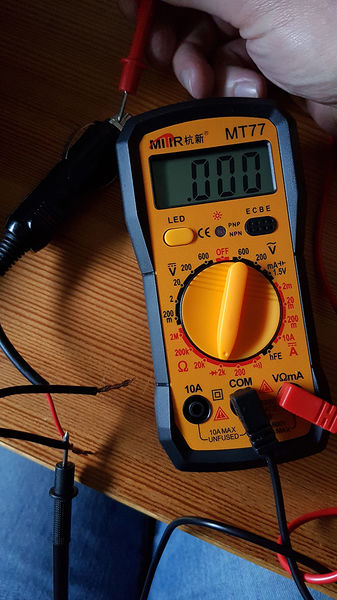

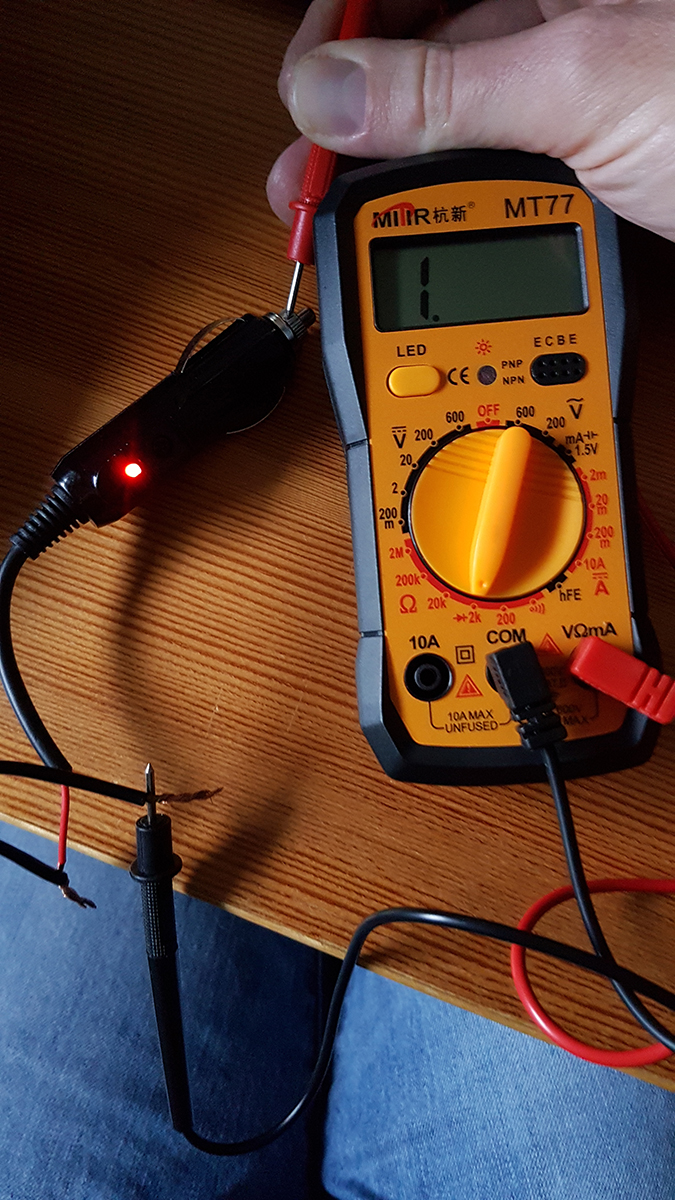

חיברתי זמנית ולהלן המדידות (האם אני בכלל מודד נכון?):







לפי האינטואיציה שלי - החיווט הפוך (+ ל- -). נכון?



[natco]

יוחאי,

הבדיקה שאתה עושה על מצב התנגדות לא נותנת לך שום אינדקציה, חוץ מלאמת את האקסיומה שהציע מרק (שפלוס הוא תמיד בפין המרכזי)



מרק,

הבעיה שלו היא שיש לו קומפרסור בלי תקע.

אם הוא יזין אותו הפוך, הוא עלול לגרום לו נזק רציני.

דווקא בתקע החדש שלו החוטים מסומנים ואין לו בעיה לזהות.



בצר לי, אני הייתי מודד רציפות לגוף הקומפרסור.

אבל להציע למישהו אחר לעשות את זה זה לא אחראי.





[מרק10]

אם ככה שבאמת יבדוק לאן החוטים מתחברים במדחס.

[Electron]

לפני 13 דקות, מרק10 כתב:

הפלוס מתחבר תמיד לפין המרכזי בשקע וגם בתקע.



חבר באופן זמני ובדוק:

כאשר אתה מודד מתח עם רב מודד הפרוב האדום מחובר לפלוס והשחור למינוס. אם בדקת בחוטים וקיבלת בבדיקה כזו 12 וולט אזי גילית מי הפלוס ומי המינוס.

אפ בתצוגה של הרב מודד תראה את הסימן (-) מינוס אזי חיברת הפוך את הפרובים.

יכול להיות ולא הבנתי אותך נכון אבל ניראה לי ענית על משהו אחר.



לא הייתי ממליץ לחבר את המדחס לשקע מבלי לדעתי בוודאות מה הקוטביות, לכן השיטה הכי בטוחה זה לפרק.

ד"א שמת לב לעובי של החוטים בתקע שקנית לאומת העובי של המדחס?תקח את זה בחשבון.

[yohai71]

שוב תודות- אני מבין מספיק בשביל להבין שאני לא מבין.



בכל מקרה, פירוק הקומפרסור, אם יהיה, יקרה ביום אחר (עכשיו אני יוצא להביא את הילד מהגן...).



וכן, כנראה שהחיווט לא מתאים, אבל גם הקומפרסור גרוטאה בת 10 מבית אוטו-דיפו , שאלוהים יודע למה התחשק לי להתעסק איתה. אולי נזמין חדש וזהו.

[yuvk]

אם ככה, פשוט חבר ונסה. סיכוי טוב מאוד שזה יעבוד לא חשוב לאיזה כיוון תחבר. מנוע DC קטן שמניע בוכנה.
אני גם בספק אם פירוק יוסיף לך מידע.

עריכה אחרונה ב-23 לדצמבר, 2020 על ידי yuvk

[yohai71]

[Electron]

לפני 7 דקות, yuvk כתב:

אם ככה, פשוט חבר ונסה. סיכוי טוב מאוד שזה יעבוד לא חשוב לאיזה כיוון תחבר. מנוע DC קטן שמניע בוכנה.

מנוע DC בטוח יעבוד בקוטביות הפוכה אבל לא ידוע אך המעגל החשמלי יגיב, יכול להיות ולא יזיז לו ויכול להיות שישרף, תלוי בדגם ואך המעגל בנוי.

לפני 7 דקות, yuvk כתב:

אני גם בספק אם פירוק יוסיף לך מידע.

אז בשביל מה אנחנו פה?



עריכה אחרונה ב-23 לדצמבר, 2020 על ידי Electron

[yuvk]

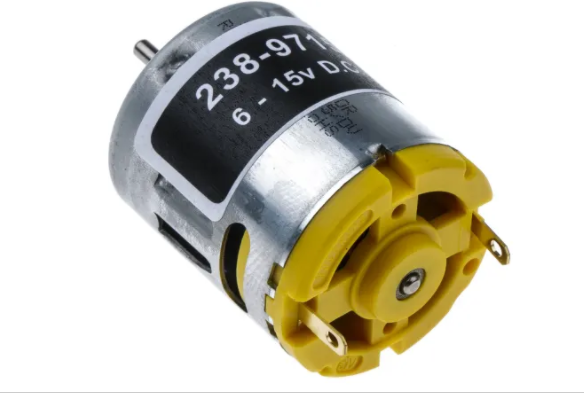

המעגל הוא רק מנוע DC שמסתובב ומניע בוכנה מעלה מטה. תנועת הבוכנה לא תשתנה גם אם המנוע יסתובב הפוך.



אחרי פירוק הוא צפוי לראות את שני החוטים מחוברים לשני חיבורי המנוע, שנראים זהים ולא מסומנים ב +/-.



עריכה אחרונה ב-23 לדצמבר, 2020 על ידי yuvk

[A_lex]

^ זה גם הניסיון שלי עם קומפרסור-זבל-סיני-של-50-שקל.

[Electron]

לפני 6 דקות, yuvk כתב:

המעגל הוא מנוע DC שמסתובב ומניע בוכנה מעלה מטה. תנועת הבוכנה לא תשתנה גם אם המנוע יסתובב הפוך.

אתה רק מצדיק את מה שכתבתי לפני.

לפני 6 דקות, yuvk כתב:

אחרי פירוק הוא צפוי לראות את שני החוטים מחוברים לשני חיבורי המנוע, שנראים זהים ולא מסומנים ב +/-.

יכול להיות, ויכול להיות שלא, תלוי במעגל שיש בפנים ולכן:



לפני 25 דקות, Electron כתב:

לכן השיטה הכי בטוחה זה לפרק.



עריכה:

עכשיו כשאני חושב על זה, יש דרך לבדוק אם מדובר חיבור ישיר למנוע- לבדוק התנגדות

מה אומרים?

עריכה אחרונה ב-23 לדצמבר, 2020 על ידי Electron

[yuvk]

מה התנגדות תגיד לך ואילו רכיבים נוספים אתה מצפה למצוא שם חוץ ממנוע?
