"+ של ערוץ 1, הוא ה+ של הגישור הראשון.
+ של ערוץ 2, הוא ה- של הגישור הראשון.
ברידג שני.
+ של ערוץ 3, הוא ה+ של הגישור השני.
+ של ערוץ 4, הוא ה- של הגישור השני."
ביציאה לרמקולים (בוא נראה אם הבנתי)
אני מחבר את ה (-) של CH1 ואת ה (-) של CH2.
וה (+) של CH1 הוא ה(+) של רמקול A.
וה (+) של CH2 הוא ה (-) של רמקול A.
אני מחבר את ה (-) של CH3 ואת ה (-) של CH4.
וה (+) של CH3 הוא ה(+) של רמקול B.
וה (+) של CH4 הוא ה (-) של רמקול B.
ואת הכבלים הירוקים:
לקחת את הכבל הראשון את 2 ה RCA זכרים לחבר אחד לצד ימין והשני לצד שמאל.
כך גם אם המפצל השני.
מה שלא הבנתי לאן לחבר הבנתי שאמרת באלכסון?
CH3 ל CH2
CH4 ל CH1

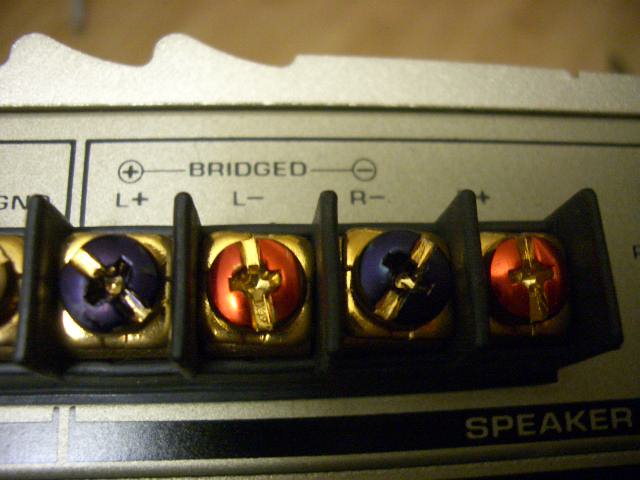

(אם תגדיל את התמונה תראה את מספר ה CH)
