חיישן חמצן קיה ריו 1.4 2019


dir="rtl" style="text-align:right;"> שימו לב! השרשור הזה בן 1315 ימים, שזה ממש ממש הרבה ולכן הוא ננעל.

אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא - פנו לאחד המנהלים ונפתח את השרשור חזרה לתגובות.

פוסטים מומלצים

פורסם

זה לא פרוייקט מרוכב מי יודע מה, אלא משהו מאוד פשוט.

ולמרות זאת, אני משתדל לצלם ולעלות לפורום כל דבר שיכול לעזור למישהו, בדיוק כמו שאני נעזר כל הזמן בתיעודים מצולמים באינטרנט של אנשי DIY  מכל העולם.



קיה ריו דור 4, 2019, מנוע 1.4 אטמוספרי. 98.000 ק"מ.

נדלקה נורת Check engine, ללא שום השפעה מורגשת מעבר לכך.



סרקתי תקלות עם מתאם OBDII ואפליקציית Torqure.

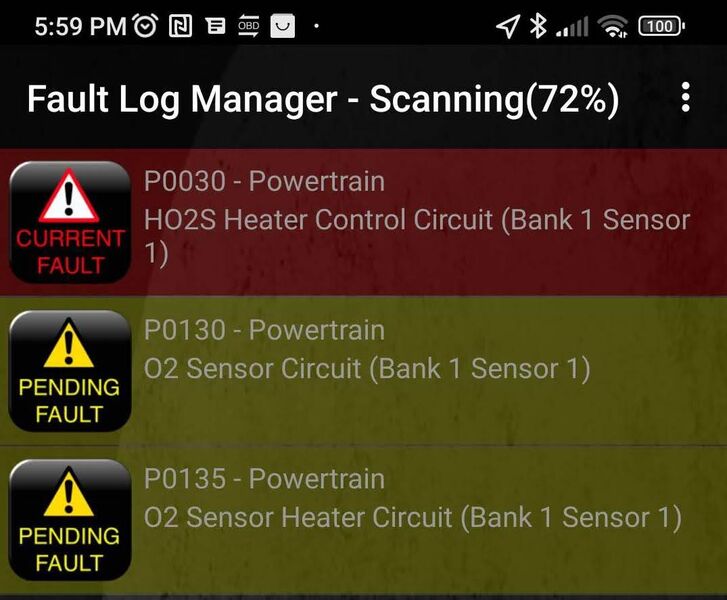

Screenshot_2022-11-12-17-59-11-556_org.prowl.torque.thumb.jpg.07e3811717096f06b6427fe3490bdd3a.jpg





3 תקלות שכולן מדברות על מעגל חימום חיישן חמצן 1 בנק 1, זאת אומרת חיישן חמצן קידמי.



Pending Fault -תקלה שהמחשב זיהה חד פעמית בנסיעה הנוכחית, עדיין לא מדליק Check. אם התקלה לא חוזרת במספר נסיעות, היא נמחקת.

אם כן חוזרת, עוברת לסטטוס קבועה וכן מדליקה Check.



איפסתי את התקלות, הנורה כבתה. ונדלקה אחרי כמה ימים.

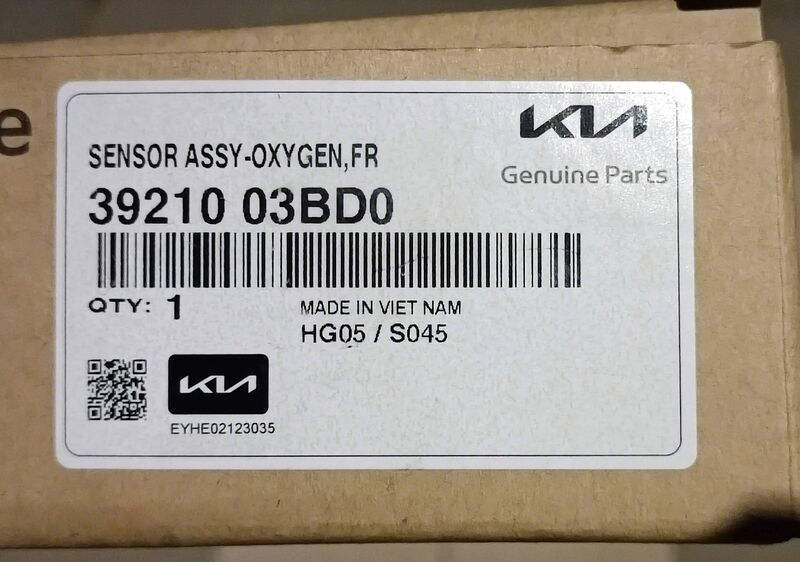

הזמנתי חיישן חמצן מקורי חדש.

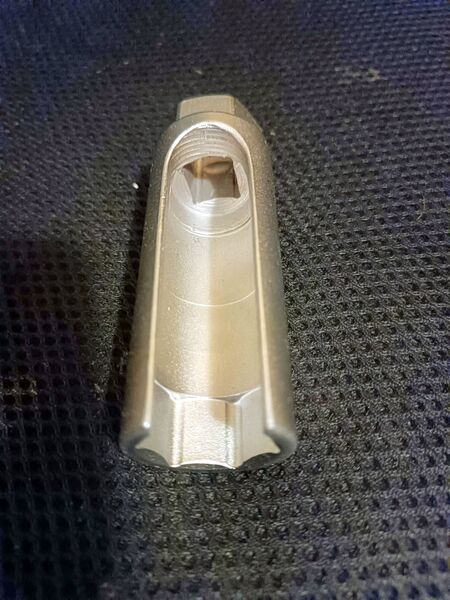

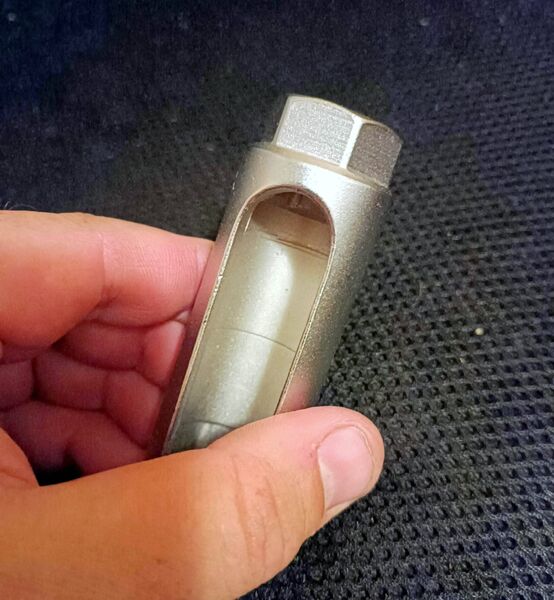

לא הייתה לי בוקסה יעודית לחיישני חמצן אז קניתי אחת בל.כ. ברמלה. מידה סטנדרטית 22 מ"מ.

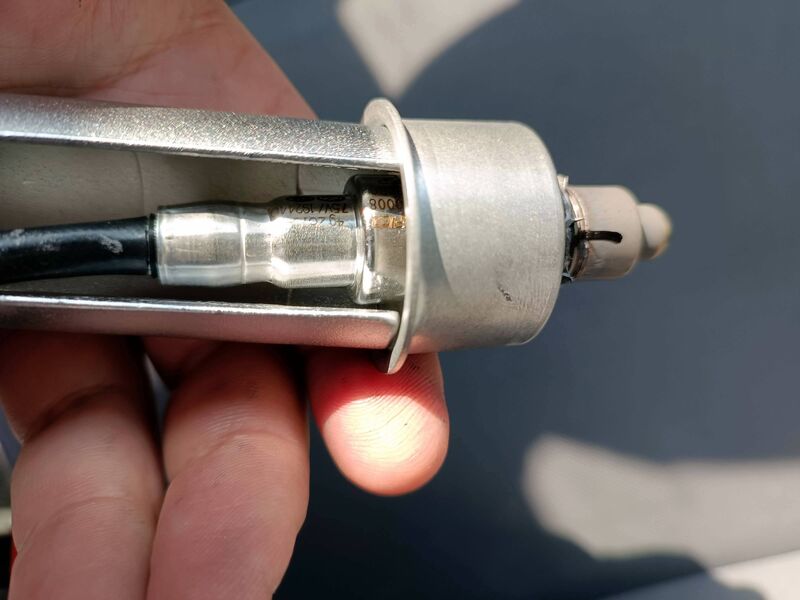

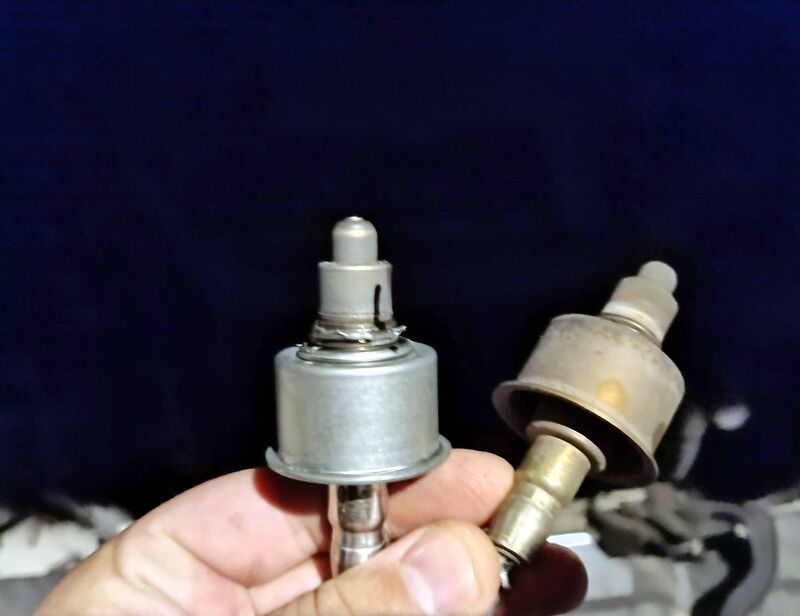

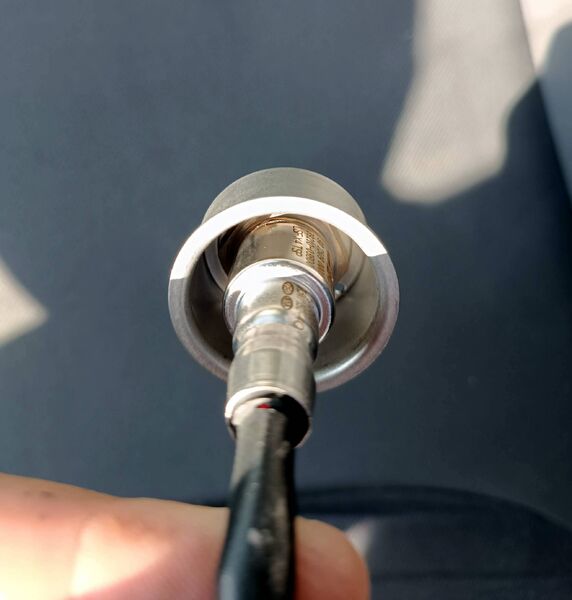

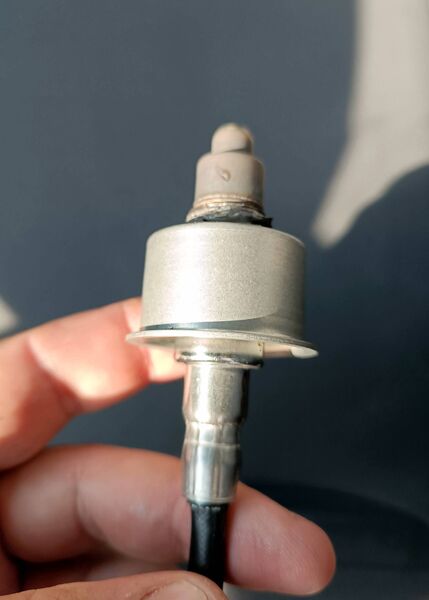

הכל נחמד אבל. חיישן חמצן באוטו הנ"ל מגיע עם כוסית שאני לא יודע מה תפקידה.

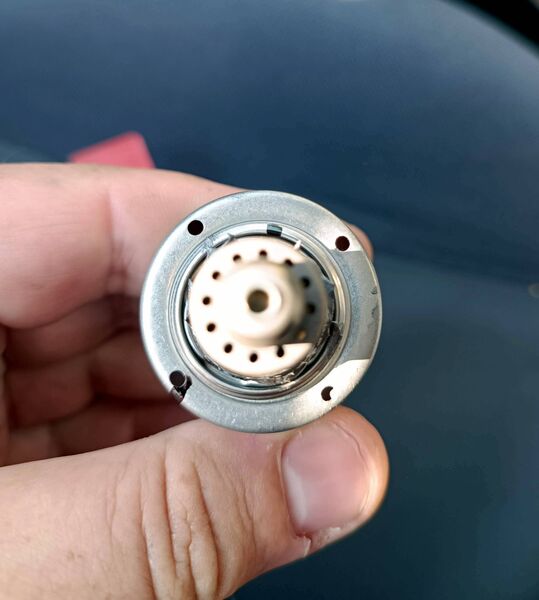

בכוסית יש חורים לניקוז מים כנראה.




והבוקסה שקניתי, שיש לה דופן עבה, לא נכנסת לכוסית. באסה.




השאלתי מחבר(תודה!) בוקסה אחרת, עם דופן דקה באיזה 1 מ"מ והיא נכנסה.

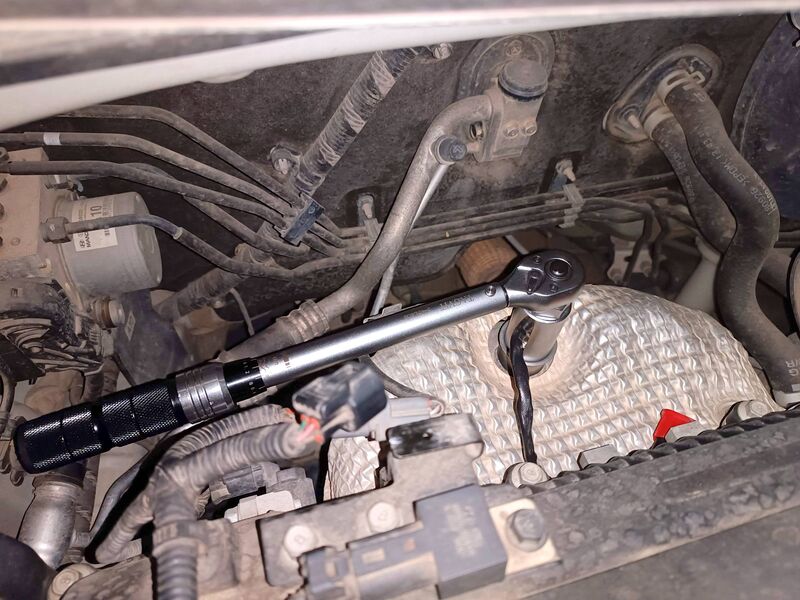

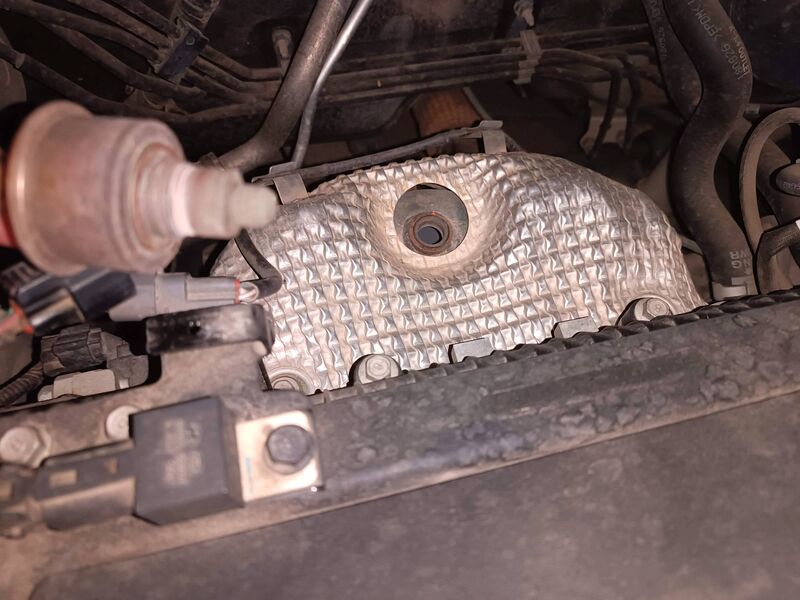

ההחלפה עצמה סופר פשוטה, החיישן נגיש עם המון מרווח מסביב.

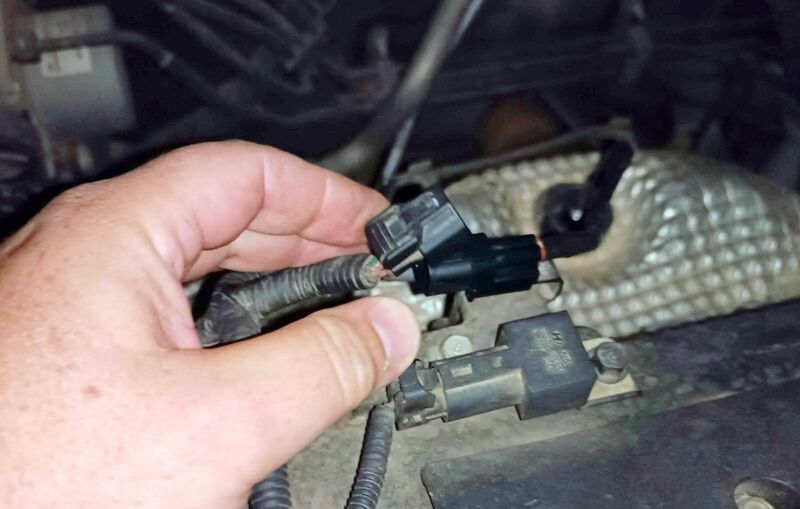

1. ניתוק הקונקטור של החיישן.

2. פירוק הקונקטור מהתושבת שלו, להיעזר במברג דק שמשחילים מתחת לקונקטור.

3. פתחית החיישן עם הבוקסה היעודית.

4. הרכבת החיישן החדש, הוא מגיע כבר מהייצור מגורז בגריז טרמי, מצאתי ברשת נתון מומנט הידוק 45NM אך אייני יודע אם זה מתייחס לדגם הזה או לקודם, הידקתי קצת פחות.

5. הרכבת הקונקטור על התושבת וחיבור הקונקטור.













בשלב זה בדרך כלל מוחקים תקלות אבל עניין אותי אם הנורה תכבה לבד. עשיתי נסיעה של 5-10 דקות, כיביתי, הנעתי, הנורה עדיין דולקת. עשיתי עוד נסיעה של כמה דקות, כיביתי, הנעתי - הנורה כבתה. זאת אומרת המחשב זיהה שאין יותר תקלה בשני מחזורי נסיעה וכיבה את הנורה.

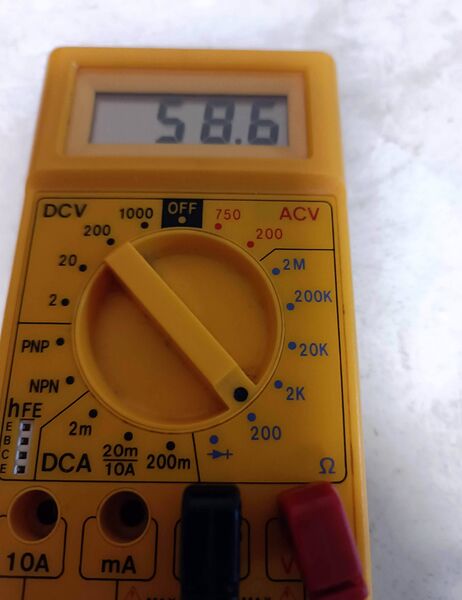

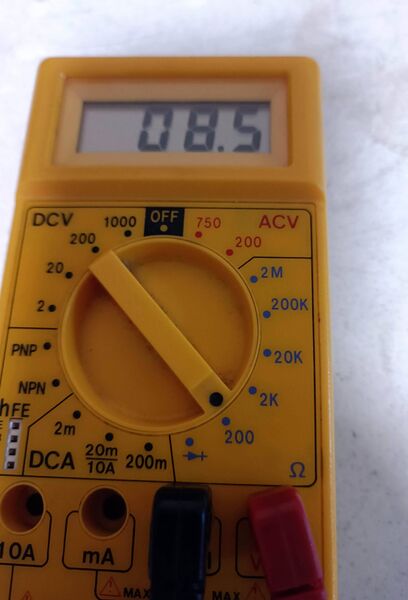

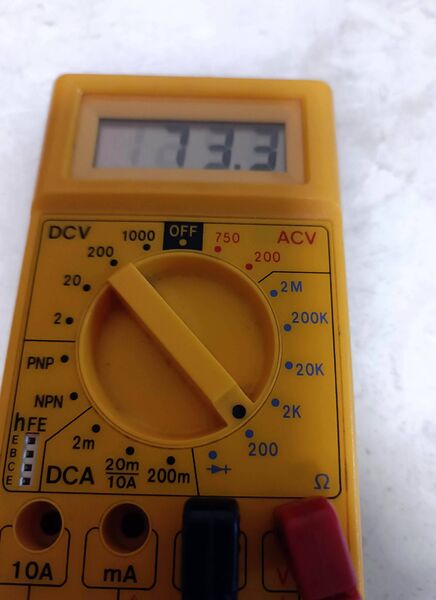

אחרי זה בכל זאת מדדתי התנגדות של גוף החימום של החיישן, היא אמורה להיות כ 2.5 אוהם.

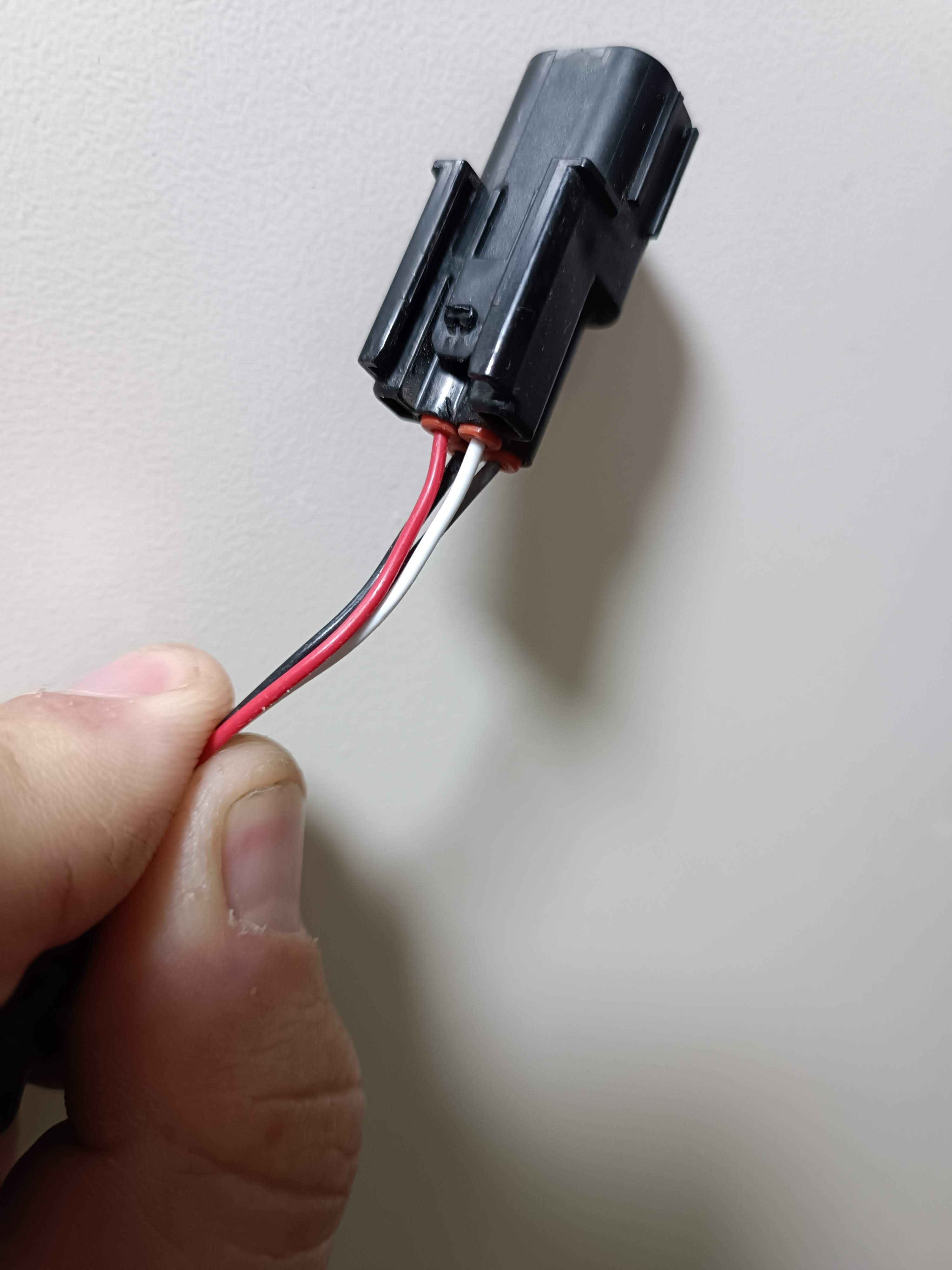

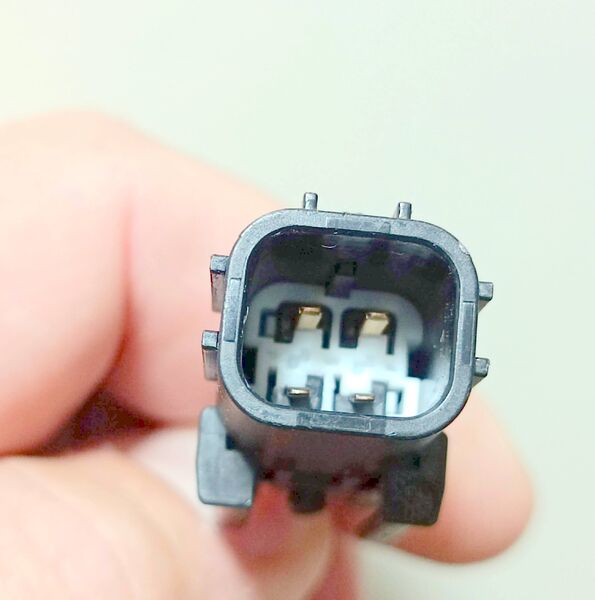

בחיישן יש 4 חוטים. שחור ואפור זה הסיגנל והאדמה של החיישן עצמו, אדום ולבן זה הגוף חימום. מודדים התנגדות בין החוט האדום ללבן.

עשיתי כמה מדידות, בכל פעם הייתה תוצאה אחרת - גוף החימום לא תקין.

למה צריך גוף חימום בחיישן?  בשביל לשפר את הרגישות של החיישן אחרי התנעת המנוע, שיתחיל לתפקד יותר מהר.







IMG_20221125_201638.thumb.jpg.36293d6a44c03ae413fd535c9fd8459e.jpg IMG_20221125_201643.thumb.jpg.8a316bc27f1f0f23f9fd7389f8c92d84.jpgIMG_20221125_201641.thumb.jpg.9b91276e738327a5abf366eb73fb9df6.jpg





תודה.
