  • חיבור מצלמת דרך וגלאי מכמונות ברכבי סקודה החדשים


    banji man
     שיתוף

    מדי פעם צצות פה הודעות לגבי הדרך הנכונה לחבר מצלמות דרך ושאר אביזרים למערכת החשמל של הרכב.
     השיטה המקובלת היא להשתמש בחיבור "מצת" עבור האביזרים. זה פשוט, נוח ועובד ברוב הרכבים.
      החסרון בשיטה הזאת ובעיקר ברכבי סקודה הוא שהמתח שם נשאר קבוע במצב ON גם לאחר כיבוי הרכב.
      בנוסף העברת הכבל לאזור החלון מסורבלת ולא אסתטית.



    פתרון נוסף הוא ע"י חיבור ישיר לתיבת הנתיכים של הרכב.  מדובר בפתרון טוב שנותן מענה ייחודי לפי סוג הרכב.
    למי שיש ידע טכני בסיסי, יכול לבצע את הפתרון באופן עצמאי בעזרת מדריכים רבים המצויים ברשת.
     למי שאין את הידע או הזמן, בד"כ ניתן לביצוע אצל חשמלאי רכב או מתקין מערכות.

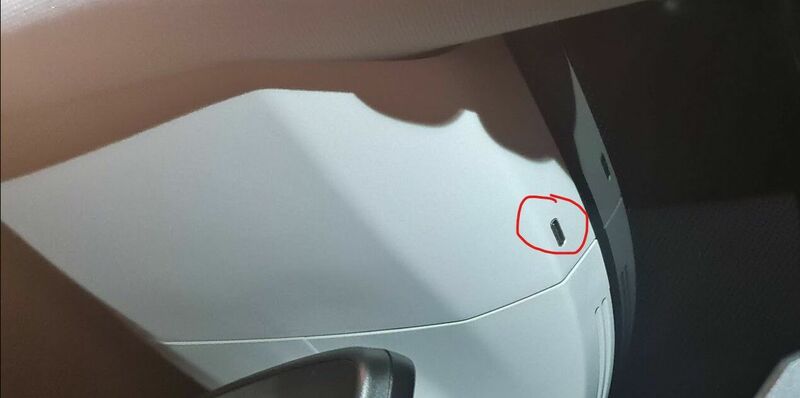

    המהנדסים של סקודה מצאו פתרון יצירתי לנושא בעזרת יציאת USB C קרובה מאוד למראה, בהתאם סלוגן Simply Clever.






    סוגים מסוימים של מצלמות דרך וגלאי מכמונות ניזונים ממתח של 12V.  במקרה הזה, חיבור ישיר לא יעבוד כיוון שמתח היציאה בחיבור הוא 5V.

    עבור מקרים אלו יש להשתמש בממיר מתח 5V ל 12V ומתאם מ USB C ל USB.

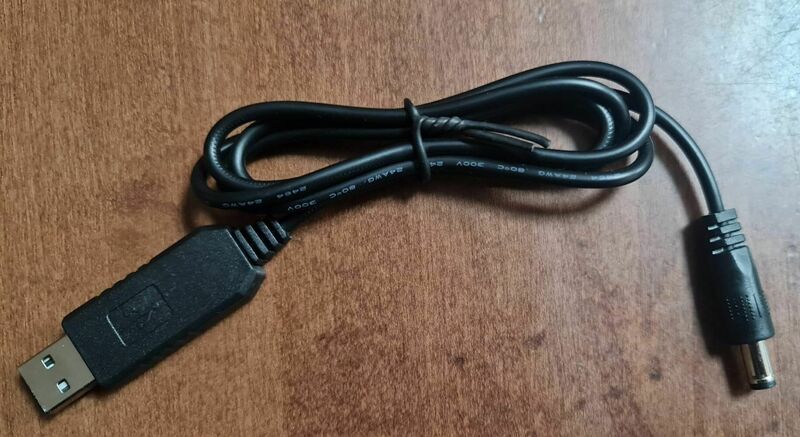

    ממיר USB ל12V:

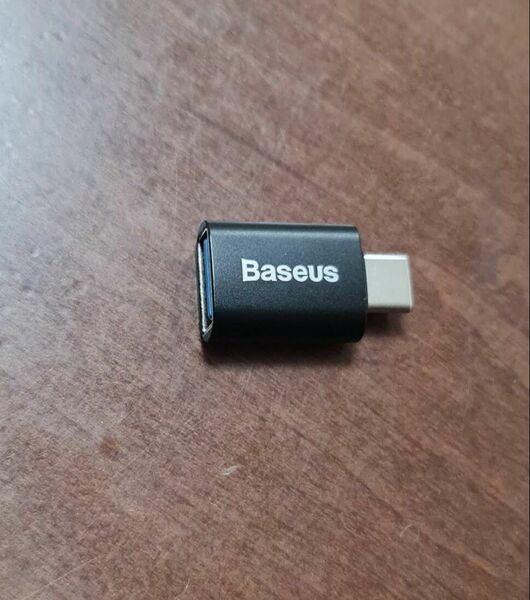

    מתאם  USB C

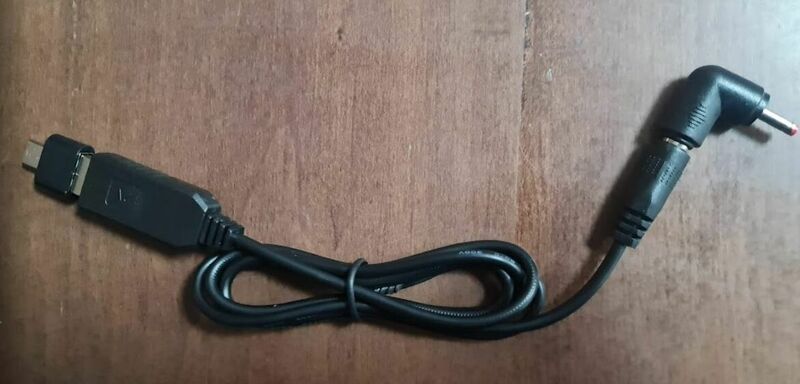

    החיבור של ממיר המתח והמתאם:

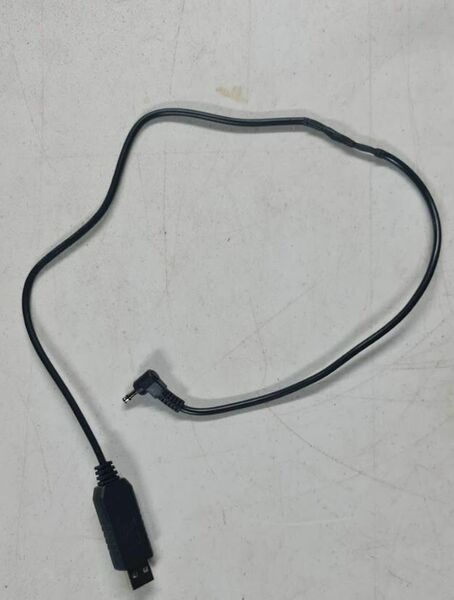

    במקרה הספצפי שלי החיבור לא עבד בשל חיבור כניסה ייחודי למצלמה,  בנוסף הכבל ארוך מדי.  נדרש כבל הרבה יותר קצר בין יציאת ה USV. אם כבר פתרון אלגנטי אז עד הסוף.

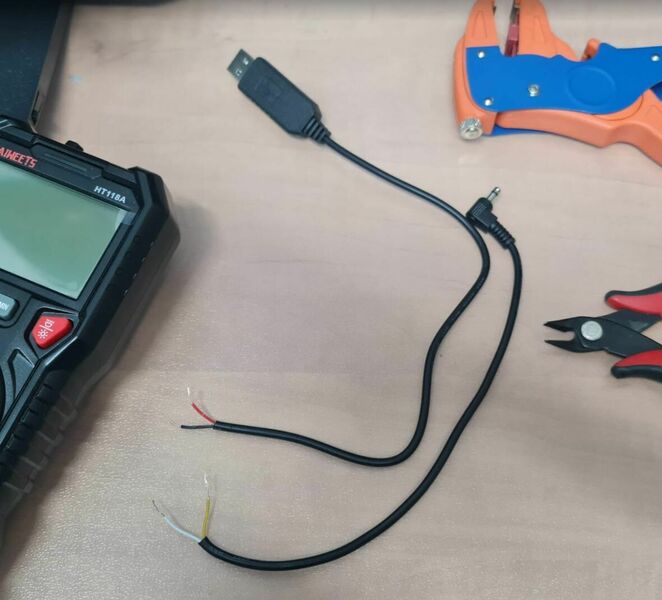

    הפתרון יחסית פשוט למי שיש ידע בסיסי בהלחמה ע"י קיצור הכבר והלחמה למתאם המקורי של המצלמה.

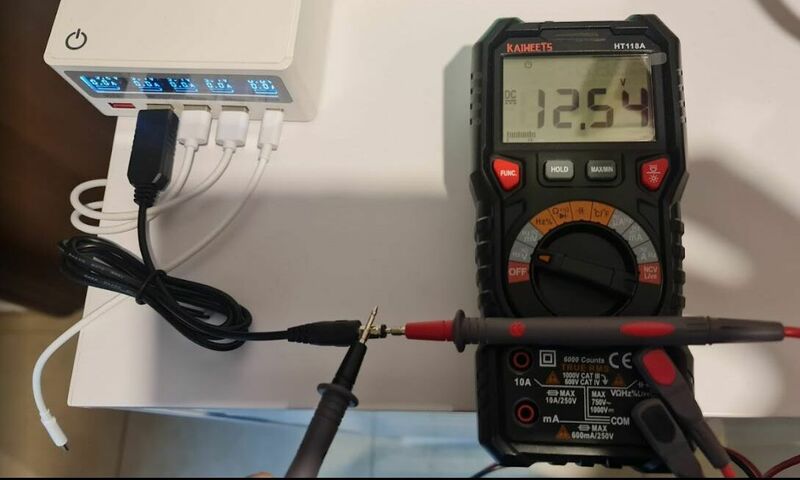

    חשוב לבדוק את הכבל מבחינת הקוטביות לפני ואחרי הביצוע.

     לאחר שהכבל מוכן ההרכבה מאוד פשוטה,  את הכבל ניתן להוביל במרווח הקטן שבין החלון לריפוד הגג.

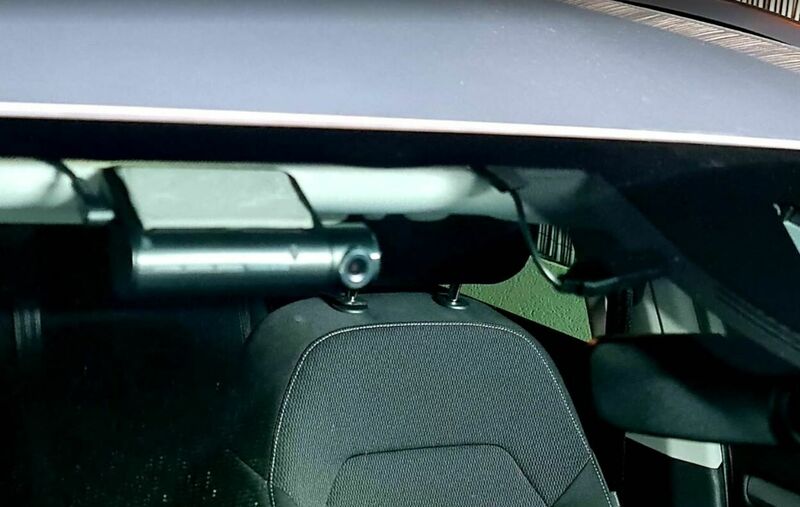

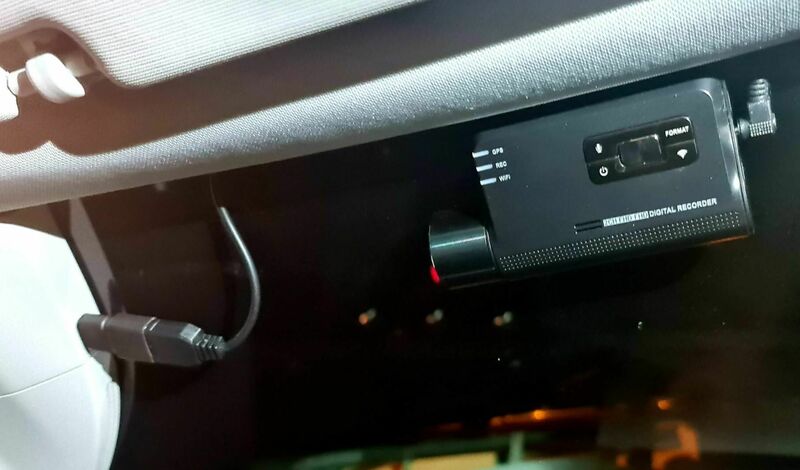

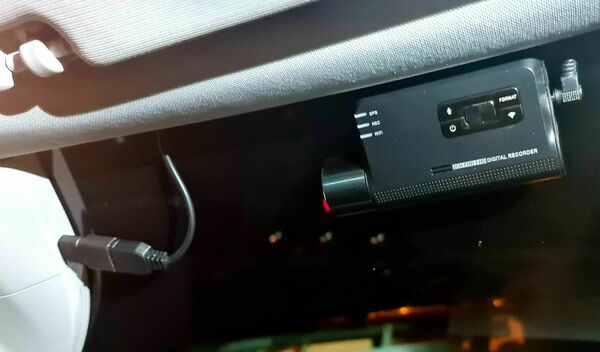

    תוצאה סופית:









    בנוסף ניתן לראות שהוספתי בידוד מתכווץ על המתאם כדי לתת לכל עסק תמיכה ובידוד נוספים.



    במידה ומצלמת הדרך שלכם בעלת כניסת USB mini  5V הפתרון הרבה יותר פשוט.  ניתן להשתמש במתאם בלבד ללא ממיר המתח.





    ערך חיפוש ב AliExpress לאביזרים השונים (אין לי שום רווח או אינטרס)

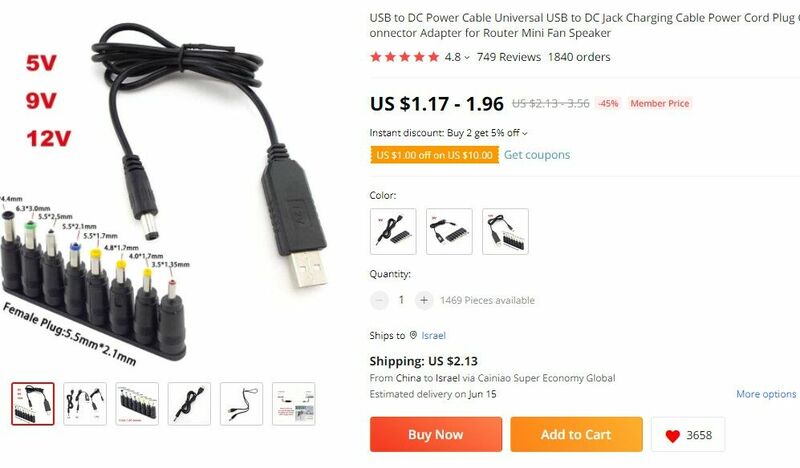

    ממיר USB ל 5V:
    USB to DC Power Cable Universal USB to DC Jack

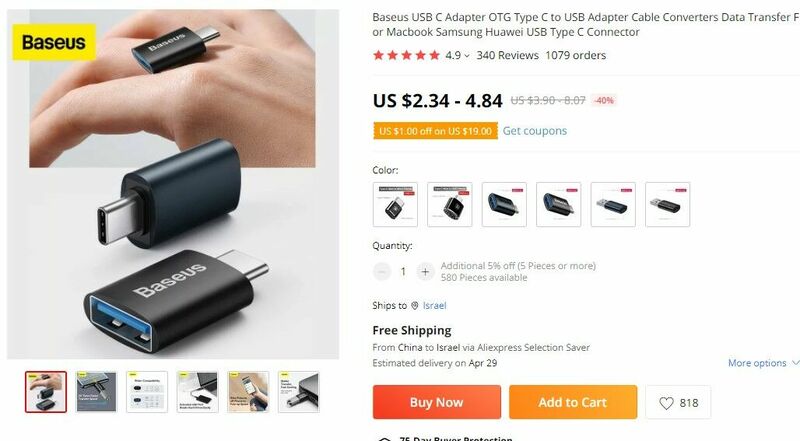

    מתאם USB C ל USB:

    USB C Adapter OTG Type C to USB Adapter Cable

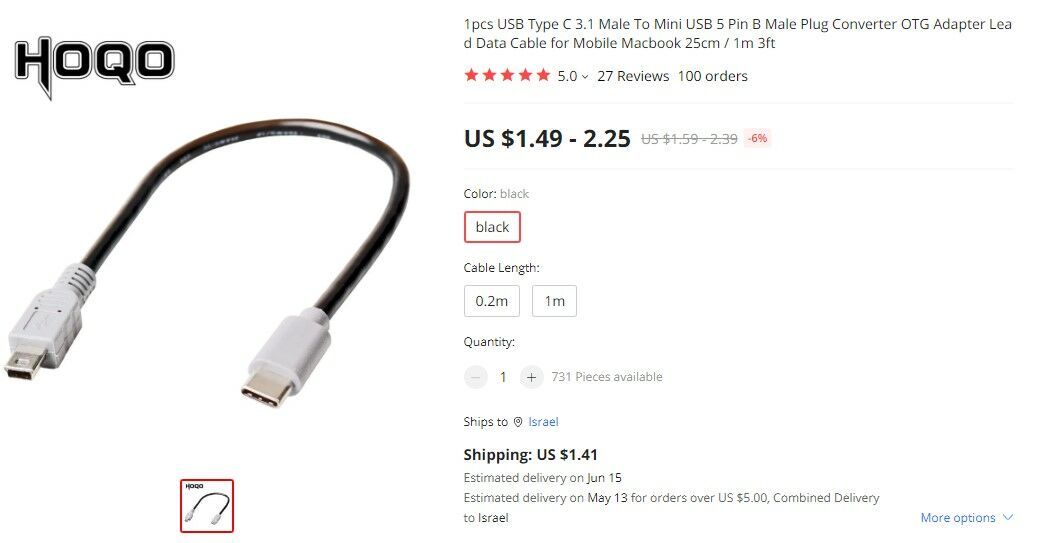

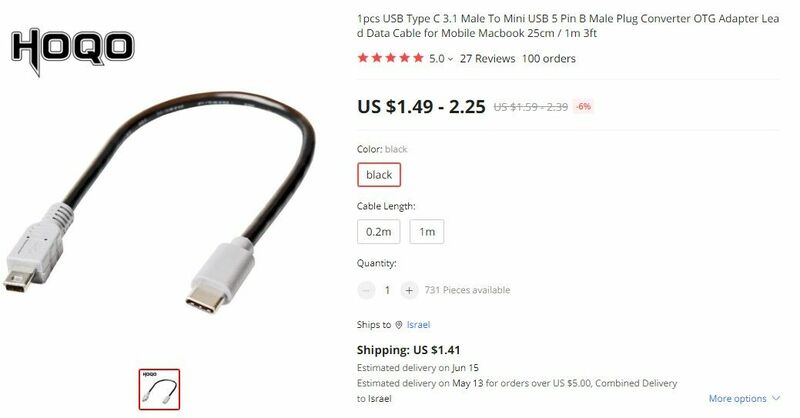

    מתאם USB C ל USB MINI:

    1pcs USB Type C 3.1 Male To Mini USB 5 Pin B Male




    בהצלחה!

     שיתוף


    User Feedback

    Recommended Comments

    תודה!

    משתמש בכבל קצרצר איכותי כפי האחרון ששלחת, עובד יופי, דווקא הייתי שמח לדעת איך לסדר שהמתח ליד המראה יפעל קבוע.

    לעניין גלאי משכתי מבית פיוזים על פיוז שנכבה בכיבוי, לR7 ניתן להזמין קיט ייעודי שכולל בתוכו פיוז מובנה כך שלמעשה ניתן להתחבר לכל נתיך ובזה נגמר הסיפור, כמה דקות עבודה ויוצא תוצאה מעולה.

    שיתוף קישור לתגובה
    שיתוף באתרים אחרים

    אני לא זוכר שכבל USB לפי התקן (USB-IF) יכול להיות צד אחד Type C וצד שני Type B (במקרה המצולם - Mini USB 2.0, אבל יכול להיות גם Micro USB 2.0/3.0)

    שיתוף קישור לתגובה
    שיתוף באתרים אחרים

    כל הקונסטרוקציה הזו שם לא מאוד אלגנטית, וגם פגיעה לניתוקים עם הזמן. הייתי ממליץ לעבוד עם רכיבים בדידים: קונקטור TYPE-C על כבל, ממיר DC TO DC ופלאג DC להלחמה בגודל המתאים. כך תוכל ליצור כבל מותאם אישית עם רכיבים איכותיים ובלי להעמיס על השקע.

    שיתוף קישור לתגובה
    שיתוף באתרים אחרים
